SectionII:Installation
2.0.INS.SL-520X

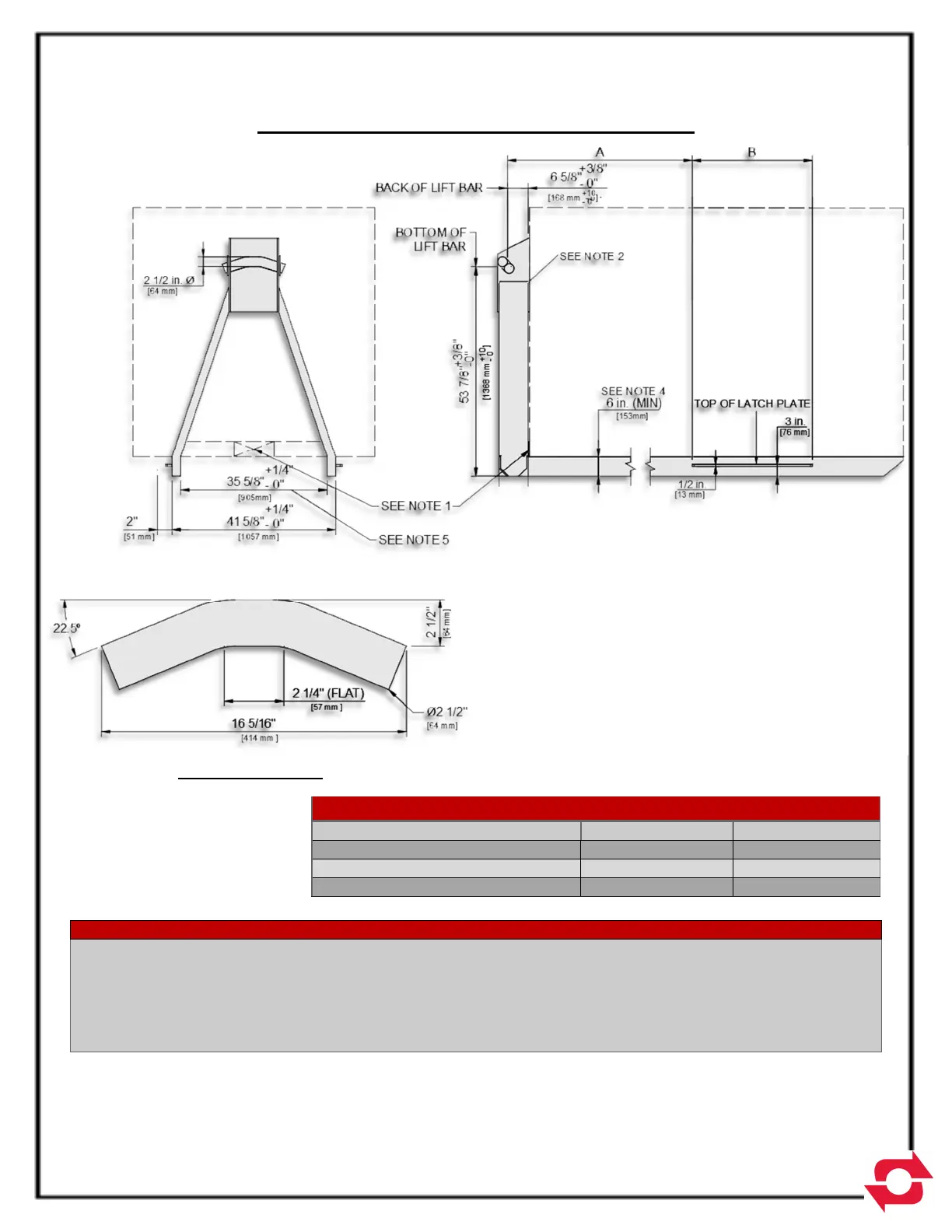

300 SERIES SUB-FRAME CRITICAL DIMENSIONS
LIFT BAR DETAIL
300 SERIES SUB-FRAME DIMENSIONS
HOIST COMPATABILITY A B
SL-180/212/214/24/330/400/412 111 3/4” [2839 mm] 36” [915 mm]
SL-220/222/406/518 123 3/4” [3143 mm] 48” [1220 mm]
SL-520/520
X
154 1/2" [3925 mm] 48” [1220 mm]
NOTE:
1.
A STRUCTURAL JIB CONTACT POINT LOCATED AS LOW AS ALLOWABLE ON THE CONTAINER FRONT IS REQUIRED.
2.
WELD HOOK GUARD TO BODY OR ADD STRUCTURAL SUPPORT AS NEEDED FOR THE APPLICATION.
3.
THIS DRAWING PROVIDES THE CRITICAL SUB-FRAME DIMENSIONS FOR COMPATABILITY WITH THE SWAPLOADER HOOK
LIFT HOIST. IT IS THE SUB-FRAME SUPPLIER’S RESPONSIBILITY TO PROVIDE A SUB-FRAME OF SUFFICIENT CAPACITY
WHICH PROPERLY SUPPORTS THE BODY/CONTAINER WHEN USED WITH THE HOOK LIFT HOIST.
4.
SWAPLOADER MANUFACTURED 300 SERIES A-FRAMES REQUIRE A 6 INCH LONGSILL HEIGHT.
2-11
