swaploader SL-520X - Hoist Installation Kit

SectionV:Parts


5.0.PAR.SL-520X








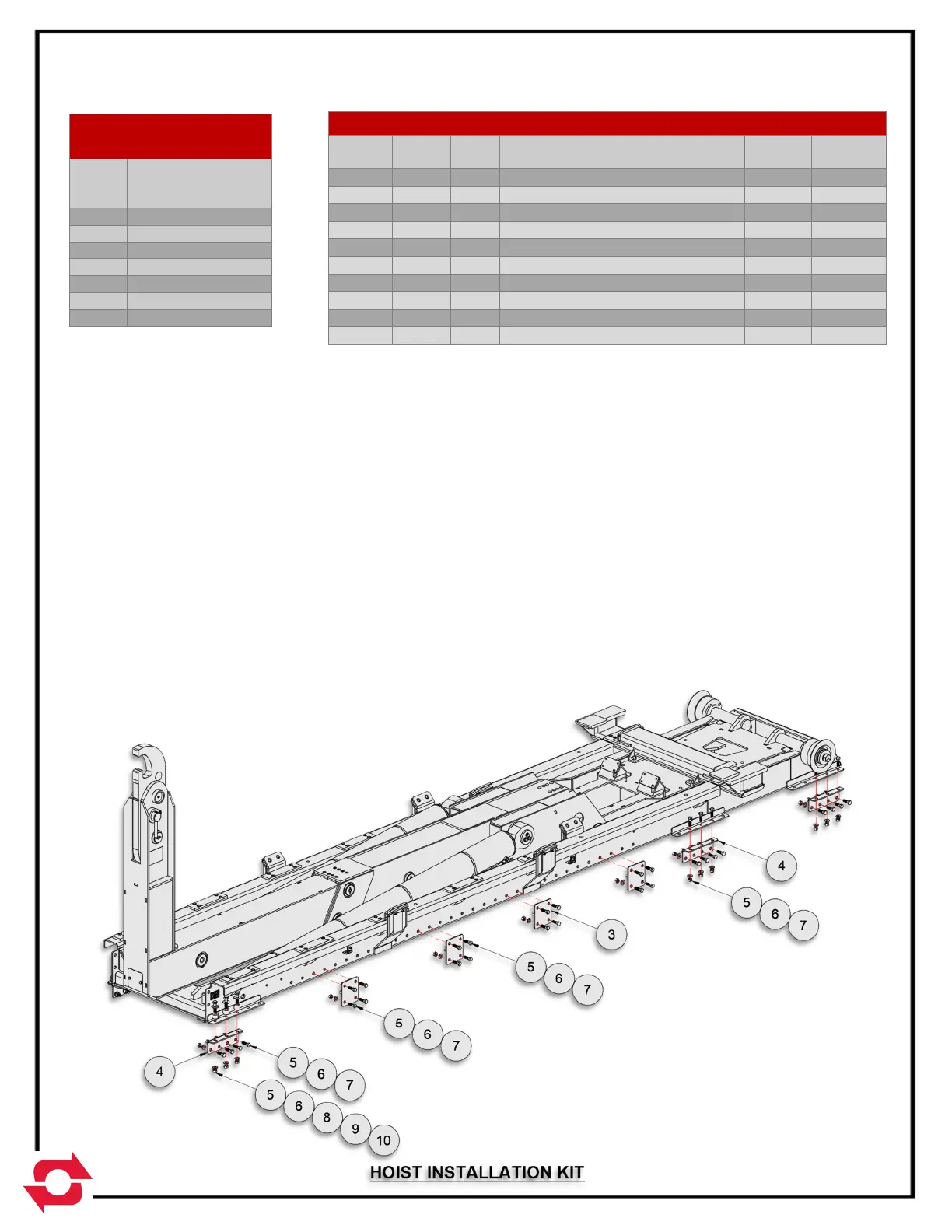

45H20 – HOIST INSTALLATION KIT SL-520X
ITEM
PART
#
QTY DESCRIPTION
WT-
lb/ea.
WT-lb/all
*
1 45H21 1 Parts & Op, SL-520X 1.00 1.00
*
2 45H22 1 Decal Assembly, SL-520X 0.38 0.38
3 76H89 8 Mnt Bkt, 6x1/4x6-3/4 2.75 22.00
4 77H19 6 Mnt Bkt, 2-1/8x3-3/4x11 4.00 24.00
5 00785 74 Washer, Flat 5/8 HT 0.05 3.70
6 00P55 74 Nut, Lock 5/8-11 UNC Gr8 0.08 5.92
7 00P69 68 HHCS 5/8-11 UNC x 2 Gr8 0.23 15.64
8 01P09 6 HHCS 5/8-11 UNC x 2-1/2 Gr8 0.28 1.68
9 02P11 6 Washer, Flat 5/8 USS 0.09 0.54
10 91P54 6 Spring, Urethane 1-1/2x3/4x1 0.05 0.30
* Item not shown.
HEX HEAD CAP SCREW
TORQUE SPECS
BOLT
SIZE
SAE GR 8
W/ LOCK WASHER
(FT-LBS)
3/8 53
7/16 85
1/2 130
5/8 258
3/4 459
7/8 739
1 1108
Note: Apply Loctite 243 (Blue) to
all bolts.
5-8
