EMBUTIDORAS HIDRÁULICAS DE PISTÓN F14/25/35/50 MANUAL DE INSTALACIÓN Y UTILIZACIÓN
© Talsabell s.a. All rights reserved. ES - 14 V-1.3 Última revisión: 07/2018
5.5 Conexión de la máquina
COMPROBAR ANTES DE CONECTAR LA MÁQUINA y llamar a un instalador autorizado si estos datos no corresponden a su fuente de
energía eléctrica:
Los colores asignados a los cables de manguera son normalmente los siguientes: FASE(S): Negro, marrón, gris; NEUTRO: Azul (o
excepcionalmente blanco en algunos países que no pertenecen a la Unión Europea / adheridos al CENELEC); TIERRA: Bicolor amarillo/verde (o
excepcionalmente verde en algunos países no UE/CENELEC).
Asegúrese de que las características eléctricas de la embutidora, detalladas en la placa de características fijada a la máquina (voltaje,
frecuencia, Hz, fases), coinciden con las de la red eléctrica. Se acepta una tolerancia de ±10% en voltaje y ±2% en frecuencia.
Si coinciden con las de la red, haga que un electricista cualificado conecte una clavija al cable de alimentación.
En caso de que el voltaje de la máquina no coincida con el de la red, y si es trifásica con motor bitensión, proceda a adecuar el
voltaje de la misma, según se describe en el apartado 5.6 Cambio de voltaje y después haga que un electricista cualificado conecte una
clavija al cable de alimentación.
Es obligatorio el uso de una clavija normalizada para la conexión de la máquina.
Una vez conectada la máquina compruebe el correcto funcionamiento de la embutidora: empuje la rodillera firmemente hacia la izquierda (subida del pistón).
Si las fases están bien conectadas, el pistón subirá y bajará correctamente al accionar la rodillera.
Si las fases NO están bien conectadas, la bomba funcionará al revés, el motor haruido pero el pistón no se moverá. PARE INMEDIATAMENTE y desconecte la
máquina de la red eléctrica. Haga que un electricista calificado permute entre sí dos de las tres fases en la clavija; NUNCA en el interior de la máquina.

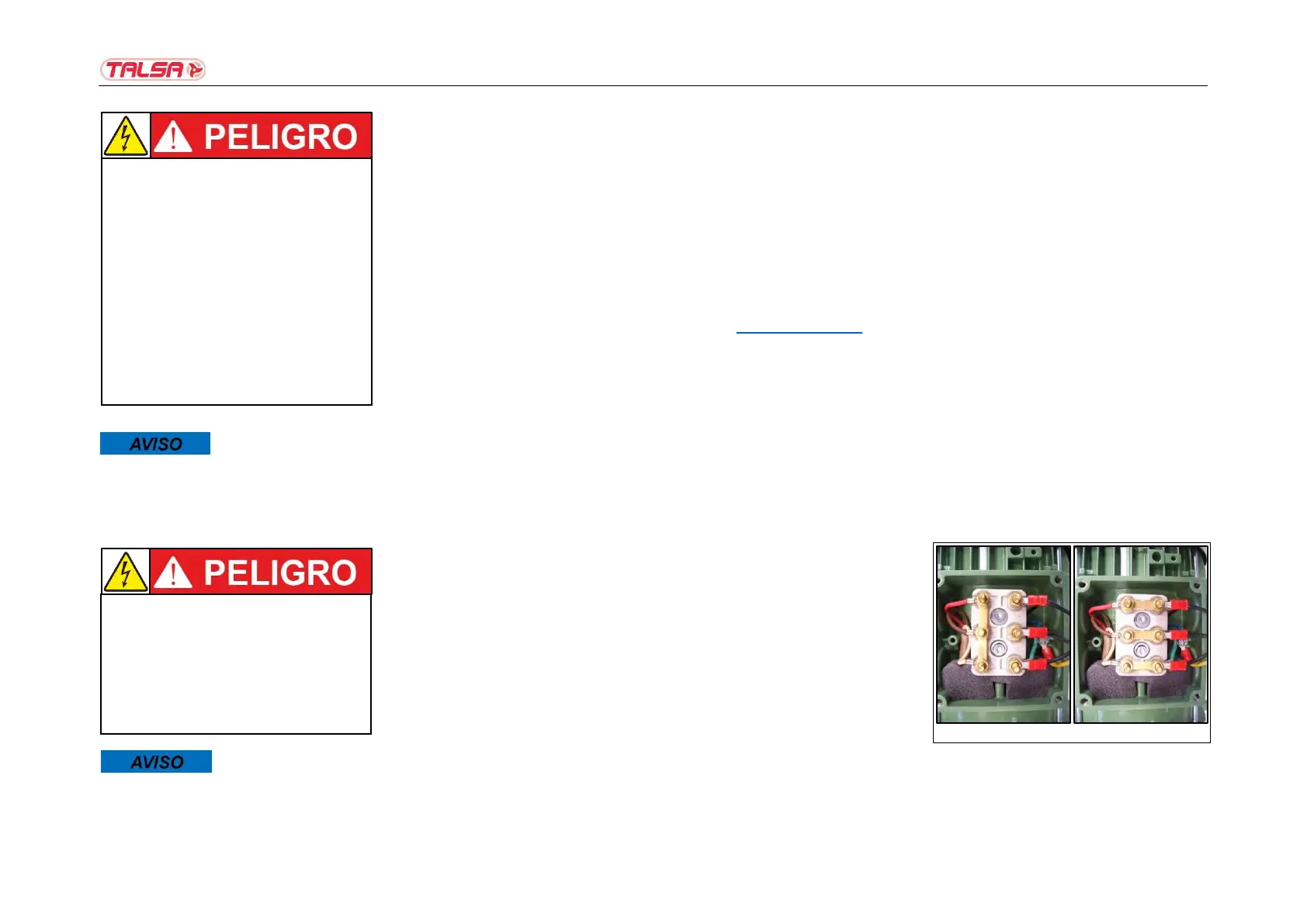

5.6 Cambio de voltaje
Sólo para máquinas trifásicas con motor bitensión 380/220V (400/230V en la UE)
Desenrosque y quite los tornillos que sujetan la tapa de acero de la bancada, retirándola
seguidamente.
Realice los siguientes cambios en los componentes:
Abra la caja de bornes del motor desenroscando los 4 tornillos de la misma.
Suelte las 6 pequeñas tuercas de fijación de los bornes.
Ponga las plaquitas en la posición correcta.
Cerrar de nuevo la caja de bornes del motor.
Volver a poner la tapa acero de la bancada.
Las imágenes se ofrecen como referencia visual solamente. El electricista calificado encargado de cambiar el voltaje
de la máquina debe referirse a los esquemas eléctricos correspondientes al comienzo de este manual.
¡Riesgo Eléctrico!
Esta operación debe ser llevada a cabo
exclusivamente por un instalador
autorizado,
cumpliendo las reglas
nacionales, regionales y locales de
instalaciones eléctricas.
La instalación eléctrica del local deberá
disponer de dispositivos de protección
contra sobre intensidades (disyuntor
magnetotérmico) y fugas (diferencial), que
deberá ajustarse a las especificaciones
técnicas de cada máquina, indicadas en la
sección 3.5 Valores de conexión.
¡Riesgo Eléctrico!
Esta operación debe ser llevada a cabo
exclusivamente por un instalador
autorizado.
No conecte la máquina a la fuerza eléctrica
y de estarlo, desconéctela fehacientemente
durante todo el proceso.
3x400/380V 3x230/220V
