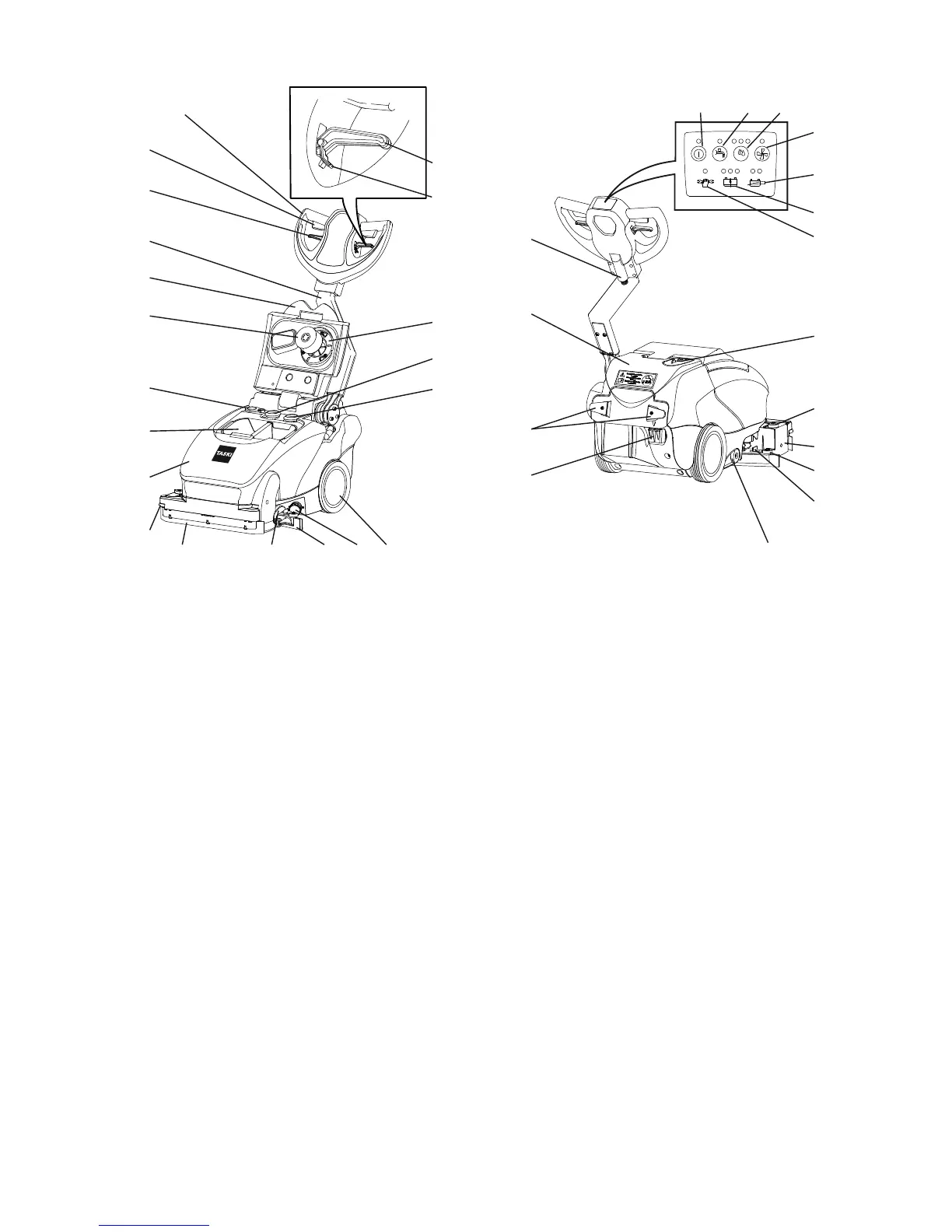

Koneen rakennekuva
1 Ajokahva
2 Kytkinvipu (harjamoottori päällä/pois)
3 Etukuivaimen käyttökahva
4 Metallinen ohjausvarsi
5 Säiliön kansi
6 Uimurikoho
7 Tyhjennysaukko
8 Roskaseula
9 Likavesisäiliö
10 Sivutörmäyspyörä
11 Etukuivain
12 Vasemmanpuoleinen pysäköintituki
13 Imusuulake
14 Puhdasvesisuodatin on tukossa
15 Kuljetuspyörät
16 Imumoottorin letku
17 Imuletku
18 Imuilman suodatin
19 Säätövivun lukitus (ohjausvarren vapaa liikkumi-
nen)
20 Säätövipu (ajokahvan kallistusta varten)
21 Ohjausyksikön virtajohto
22 Puhdasvesisäiliö
23 Latauslaitteen johdon pidike
24 Akkujen irtikytkennän pistoke
25 Oikeanpuoleinen pysäköintituki
26 Imusuulakkeen lukitsinkahva
27 Törmäyspyörä
28 Harjan pidin
29 Harjan lukitsin
30 Puhdasvesisäiliön täyttöaukko
31 Huollon merkkivalo
32 Akun varaustilan merkkivalot (häiriö, lataa, ladattu)
33 Akkujen varaustilan näyttö
34 Imumoottorin käynnistyspainike
35 Veden tulon ja määrän säätöpainikkeet (3 tasoa)
36 Käyttöliuoksen syötön painike PÄÄLLÄ / POIS
PÄÄLTÄ
37 Pääkytkimen painike (PÄÄLLÄ / POIS PÄÄLTÄ)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
