Taski swingo 350B - Aufbaubersicht

51

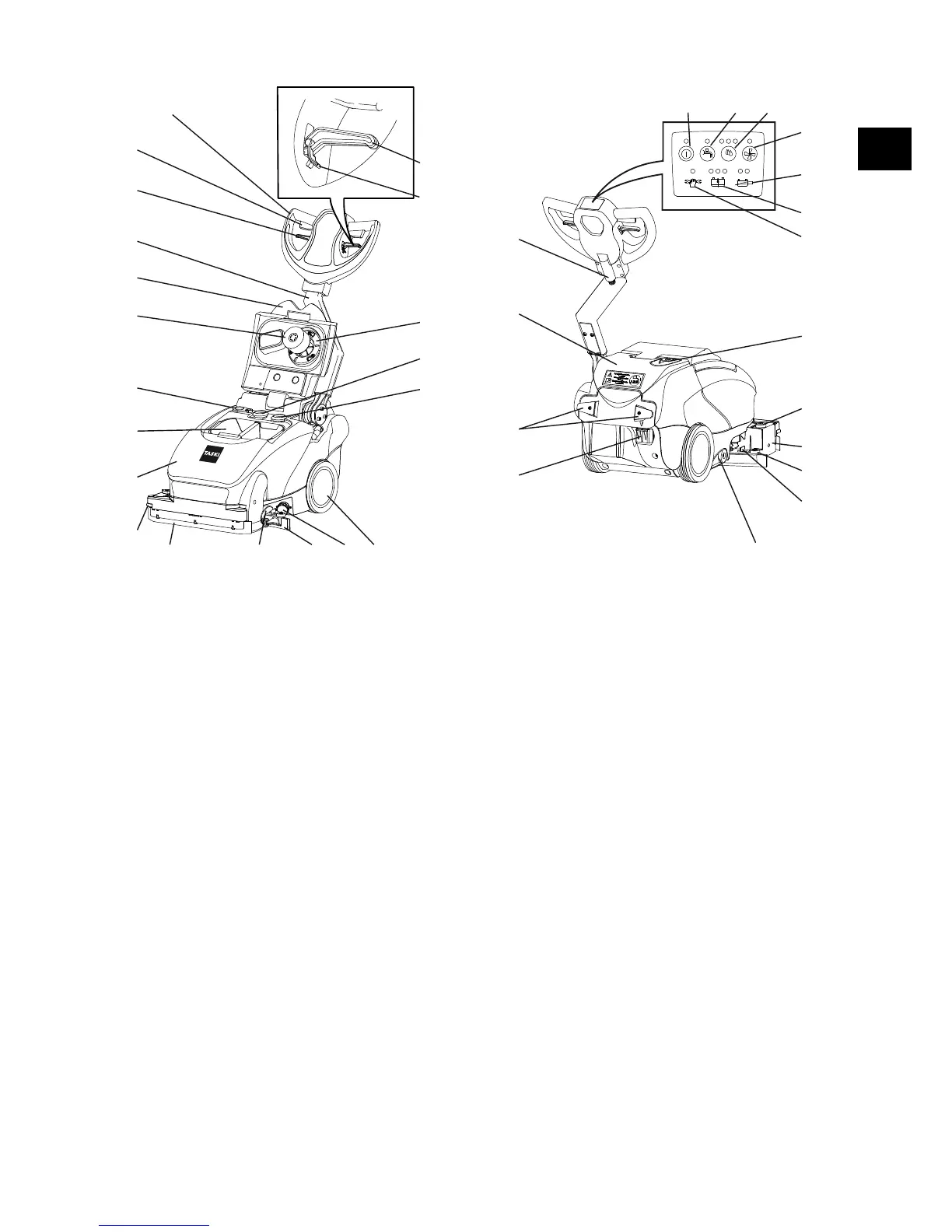

Aufbauübersicht
1 Fahrgriff
2 Schalthebel (Bürstenmotor Ein/Aus)
3 Betätigungshebel Abstreifer
4 Führungsstange
5 Tankdeckel
6 Schwimmer
7 Entleeröffnung
8 Grobschmutzkorb
9 Schmutzwassertank
10 Seitliche Abweisrolle
11 Abstreifer
12 Parkstütze links
13 Saugdüse
14 Filter Frischwassertank
15 Transporträder
16 Turbinenschlauch
17 Saugschlauch
18 Saugfilter
19 Verstellhebelarretierung (für freies Bewegen der
Führungsstange)
20 Verstellhebel (für die Neigung des Fahrgriffes)
21 Zufuhr der Steuerung-Elektronikleitung
22 Frischwassertank
23 Halterung für Kabel von Batterieladegerät
24 Batterietrennstecker
25 Parkstütze rechts
26 Arretierungsgriff Saugdüse
27 Abweisrolle
28 Bürstenhalterung
29 Dreikantgriff zur Entriegelung der Bürstenhalterung
30 Befüllöffnung des Frischwassertanks (Gummide-
ckel)
31 Anzeige Service
32 Anzeige Batterie Ladezustand (Störung, laden, ge-
laden)
33 Anzeige Batteriestand
34 Taste Saugaggregat (EIN / AUS)
35 Tasten Reinigungslösung Zufuhr Menge (3 Stufen)
36 Tasten Reinigungslösung Zufuhr (EIN / AUS)
37 Taste Hauptschalter (EIN / AUS)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
DE
