20

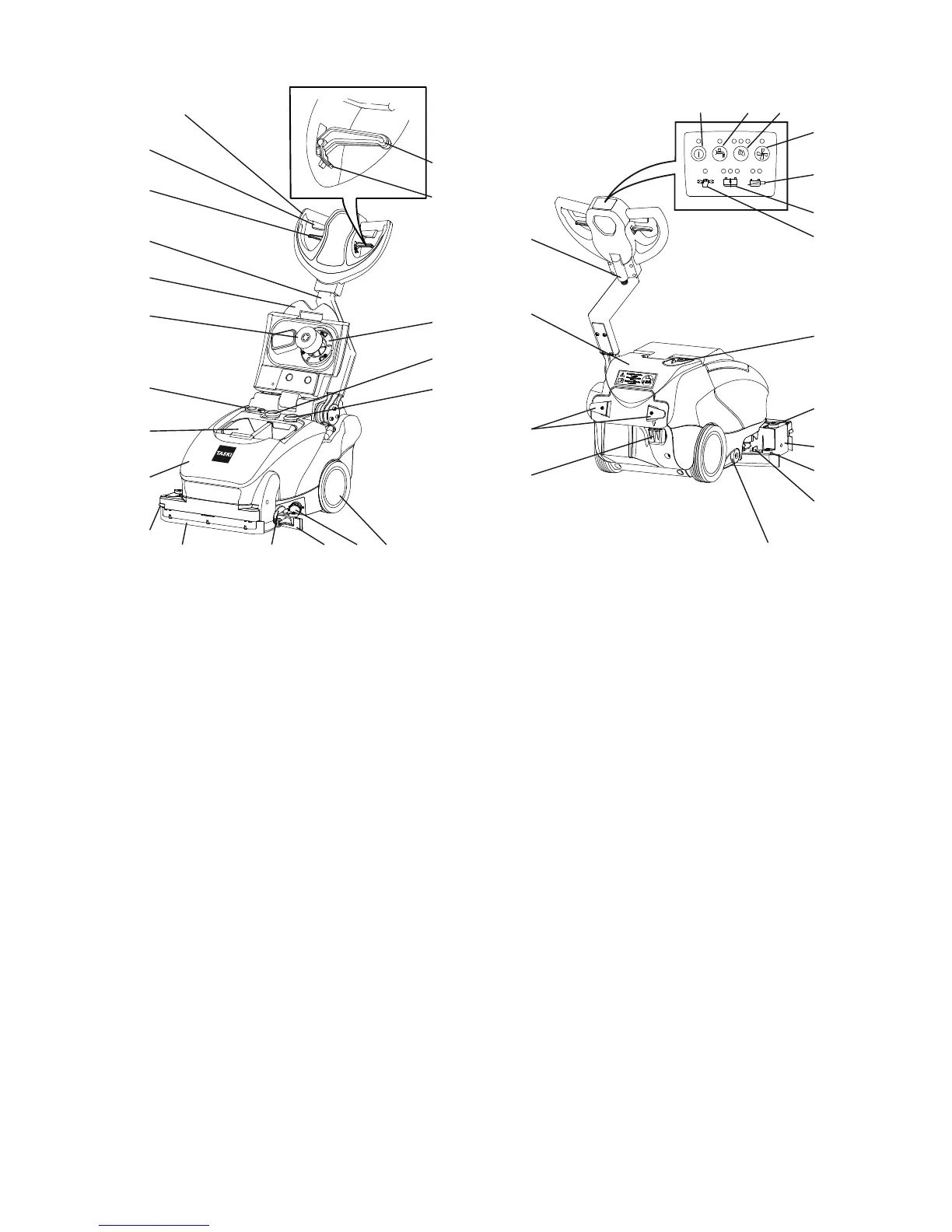

Přehled stroje
1 Řídicí páka
2 Ovládací páka (motor kartáče ZAP/VYP)
3 Řídicí páka stíracího prvku
4 Vodicí tyč
5 Kryt nádrže
6 Plovák
7 Vyprazdňovací otvor
8 Sítový filtr
9 Sběrná nádrž
10 Postranní odrazný kotouč
11 Stírací prvek
12 Parkovací opěra vlevo
13 Sací lišta
14 Filtr nádrže na čistou vodu
15 Dopravní kola
16 Hadice turbíny
17 Sací hadice
18 Sací filtr
19 Aretace přestavovací páčky (pro volný pohyb vodicí
tyče)
20 Páčka pro přestavování sklonu řídicí páky
21 Přívod pro vedení řídicí elektroniky
22 Nádrž na čistou vodu
23 Držák kabelu od nabíječky baterií
24 Odpojovací zásuvka baterie
25 Parkovací opěra vpravo
26 Aretační knoflík sací lišty
27 Odrazný kotouč
28 Držák kartáče
29 Hvězdicový knoflík pro odblokování držáku kartáče
30 Plnicí otvor nádrže na čistou vodu (gumový kryt)
31 Kontrolka Servis
32 Kontrolka stavu nabití baterie (porucha, nabíjení,
nabito)
33 Indikace stavu baterie
34 Tlačítko Sací jednotka (ZAP./VYP.)
35 Tlačítka Množství přiváděného čisticího prostředku
(3 stupně)
36 Tlačítka Přívod čisticího prostředku (ZAP/VYP)
37 Tlačítko Hlavní spínač (ZAP/VYP)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
