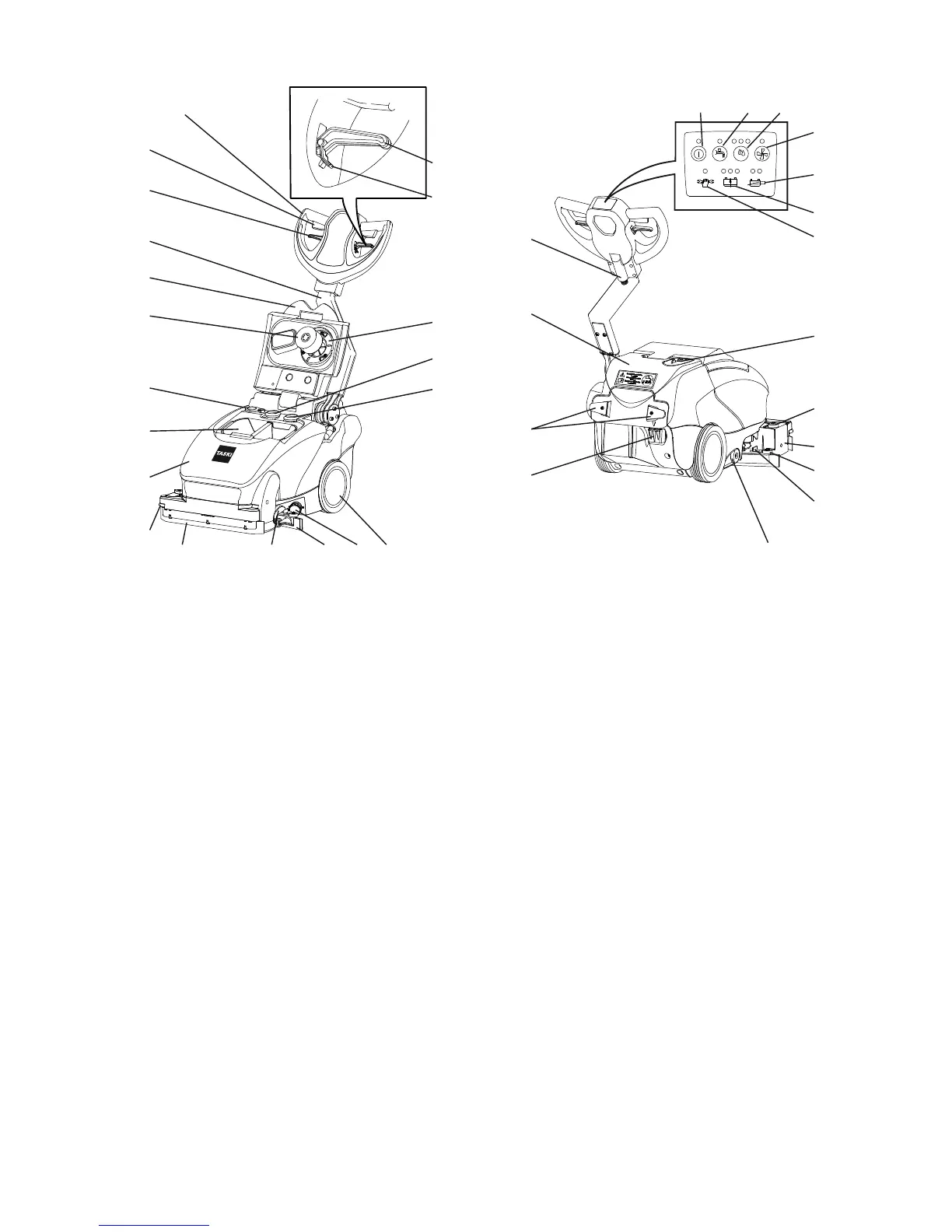

Schemat budowy
1 uchwyt prowadzący
2 dźwignia uruchamiająca (wł./wył. napędu szczotki)
3 dźwignia włączająca zgarniacza
4 drążek prowadzący
5 pokrywa zbiornika
6 pływak
7 otwór opróżniający
8 pojemnik na zanieczyszczenia zgrubne
9 zbiornik na brudną wodę
10 boczna rolka odrzucająca
11 zgarniacz
12 podpora postojowa lewa
13 dysza ssąca
14 filtr przy zbiorniku na czystą wodę
15 koła jezdne
16 wąż turbiny
17 Wąż ssawny
18 filtr ssący
19 blokada dźwigni regulacyjnej (w celu zapewnienia
swobody manewrowania drążkiem prowadzącym)
20 dźwignia regulacji (nachylenia uchwytu prowadzą-
cego)
21 doprowadzenie przewodu elektronicznego stero-
wania
22 zbiornik na czystą wodę
23 uchwyt na kabel od ładowarki akumulatora
24 wtyczka podłączeniowa akumulatora
25 podpora postojowa prawa
26 uchwyt ustalający dyszy ssącej
27 rolka odrzucająca
28 uchwyt szczotki
29 trójkątny uchwyt odblokowujący uchwyt szczotki
30 wlew zbiornika na czystą wodę (gumowa pokrywa)
31 wskaźnik serwisowy
32 wskaźnik ładowania akumulatora (usterka, ładowa-
nie, naładowany)
33 wyświetlacz stanu akumulatora
34 włącznik agregatu ssącego (WŁ/WYŁ)
35 przyciski zasilania roztworem czyszczącym, ilość (3
stopnie)
36 włączniki zasilania roztworem czyszczącym (WŁ/
WYŁ)
37 włącznik główny (WŁ/WYŁ)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
