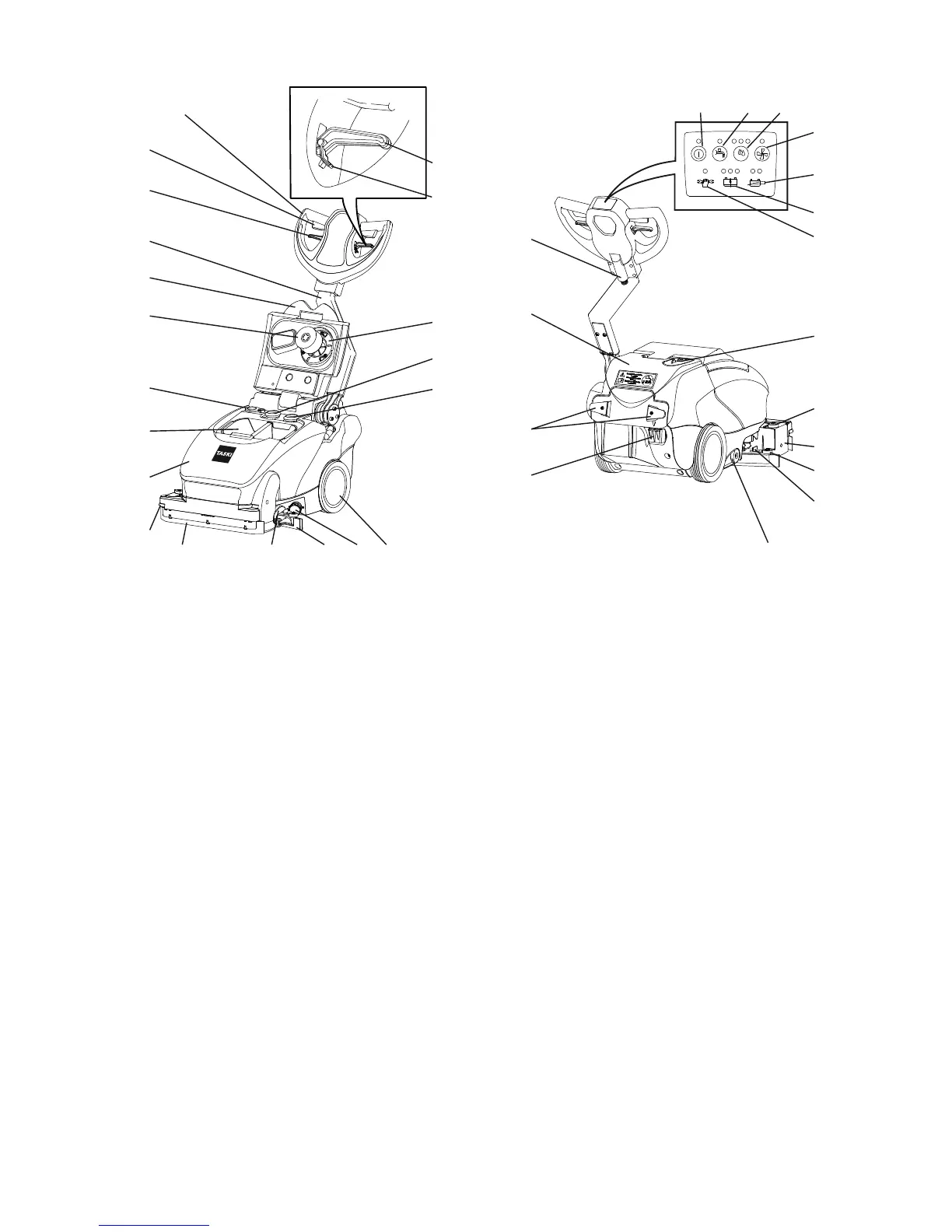

Pregled zgradbe
1 Upravljalni ročaj
2 Prestavna ročica (vklop/izklop motorja krtače)
3 Delovni vzvod za brisalec
4 Vodilni drog
5 Pokrov rezervoarja
6 Plovec
7 Izpustna odprtina
8 Sito za umazanijo
9 Rezervoar za umazano vodo
10 Stransko odbojno kolesce
11 Brisalec
12 Parkirni opornik levo
13 Sesalna šoba
14 Filter rezervoarja za svežo vodo
15 Transportna kolesa
16 Cev turbine
17 Sesalna cev
18 Sesalni filter
19 Blokada nastavitvene ročke (za neovirano premika-
nje vodilnega droga)
20 Nastavitvena ročka (za nagib upravljalnega ročaja)
21 Dovod električne napeljave za krmilnik
22 Rezervoar za svežo vodo
23 Držalo za kabel polnilca akumulatorja
24 Akumulatorski vtikač
25 Parkirni opornik desno
26 Ročaj vzvoda za sesalno šobo
27 Odbojno kolesce
28 Nosilec za krtačo
29 Trirobni ročaj za sprostitev nosilca za krtačo
30 Odprtina za polnjenje rezervoarja za svežo vodo
(gumijasti pokrov)
31 Prikaz servisa
32 Indikator napolnjenosti akumulatorja (motnja, pol-
njenje, napolnjeno)
33 Indikator akumulatorja
34 Tipka sesalne enote (VKLOP/IZKLOP)
35 Tipke za dovajanje količine čistilne raztopine (3
stopnje)
36 Tipke za dovajanje čistilne raztopine (VKLOP/
IZKLOP)
37 Tipka glavnega stikala (VKLOP/IZKLOP)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
