Taski swingo 350B -

5

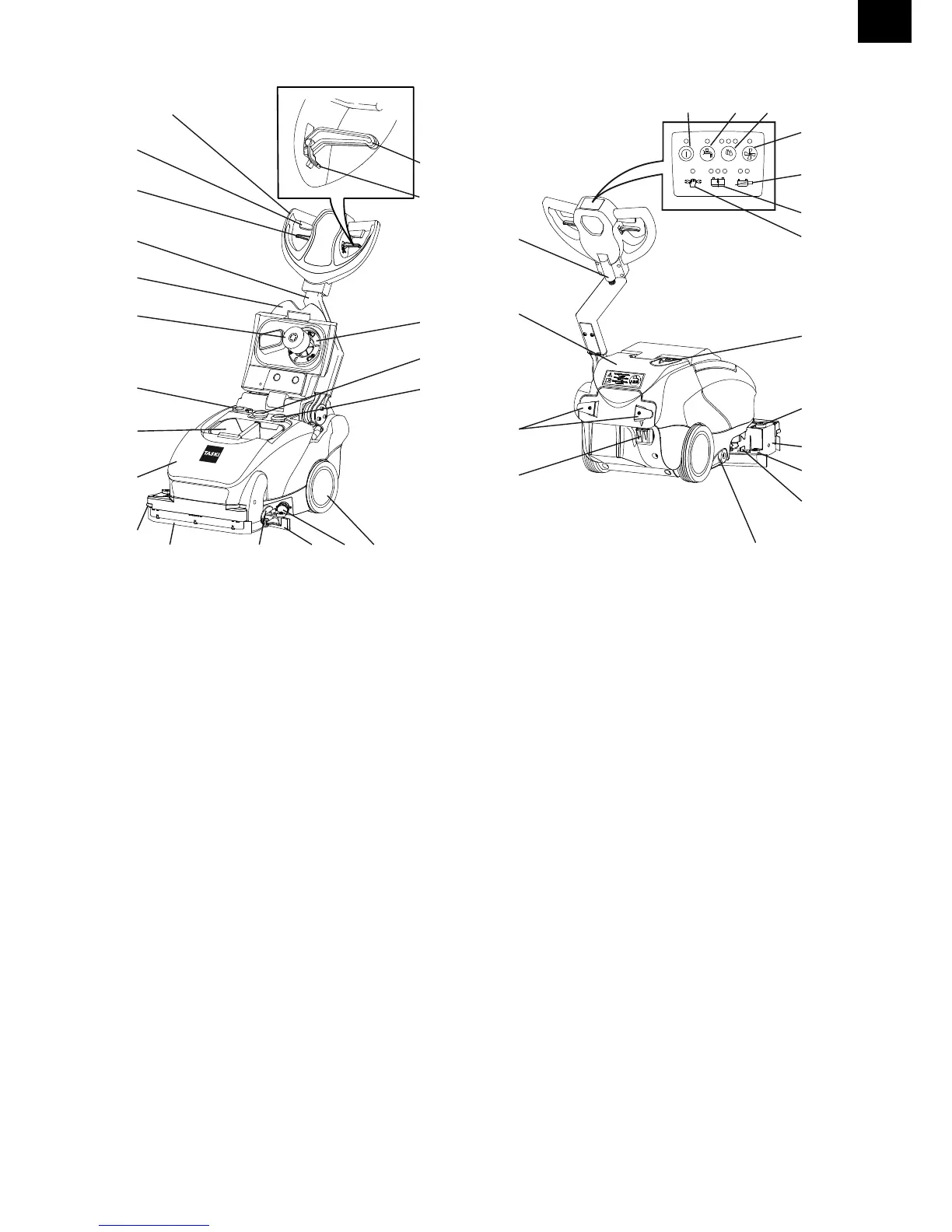

Преглед на структурата
1 Ръкохватка за управление
2 Превключващ лост (двигател на четките вкл./из-
кл.)
3 Активиращ лост за стъргалката
4 Водещ прът
5 Капак на резервоара
6 Поплавък
7 Отвор за изпразване
8 Цедка за грубо почистване
9 Резервоар за мръсна вода
10 странична отбиваща ролка
11 Стъргалка
12 Стойка за паркиране, лява
13 Смукателна дюза
14 Филтър на резервоара за прясна вода
15 Транспортни колела
16 Маркуч на турбината
17 Смукателен маркуч
18 Смукателен филтър
19 Заключване на регулиращия лост (за свободно
движение на водещия прът)
20 Регулиращ лост (за наклона на ръкохватката за
управление)
21 Захранване на проводниците на електрониката
на управлението
22 Резервоар за прясна вода
23 Рамка за кабела на зарядното устройство
24 Разделителен щекер
25 Стойка за паркиране, дясна
26 Блокираща ръкохватка на смукателна дюза
27 Отклоняваща ролка
28 Фиксатор на четката
29 Триъгълна ръкохватка за деблокиране на фи-
ксатора на четката
30 Отвор за пълнене на резервоара за прясна вода
(гумен капак)
31 Индикация за сервизно обслужване
32 Индикация за степента на зареденост на бате-
рията (неизправност, зареждане, заредено)
33 Индикатор за състоянието на батерията
34 Бутон смукателен блок (ВКЛ./ ИЗКЛ.)
35 Бутони за подаване на количество почистващ
разтвор (3 степени)
36 Бутони за подаване на почистващ разтвор (ВКЛ.
/ ИЗКЛ.)
37 Бутон главен прекъсвач (ВКЛ./ ИЗКЛ.)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
