Taski swingo 350B User Manual

317

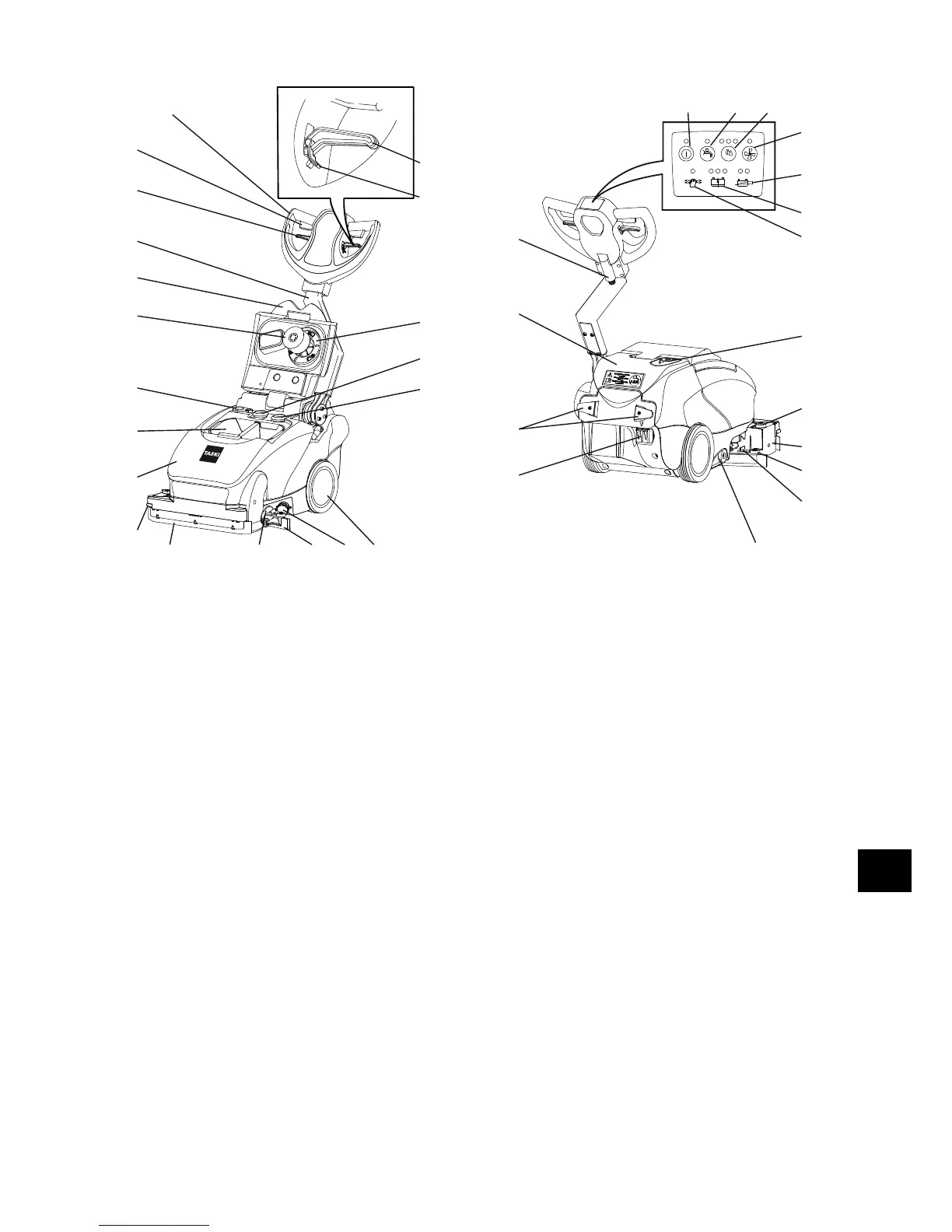

Prehľad konštrukcie stroja
1 Riadidlá posuvu
2 Spínacia páčka motora kefy (ZAP./VYP.)
3 Ovládacia páčka stierača
4 Vodiaca tyč
5 Veko nádrže
6 Plavák
7 Vypúšťací otvor
8 Kôš na hrubé nečistoty
9 Nádrž na znečistenú vodu
10 Bočná odrážacia kladka
11 Stierač
12 Ľavá parkovacia opierka
13 Odsávacia hubica
14 Filter nádrže na čistú vodu
15 Prepravné kolieska
16 Hadica turbíny
17 Odsávacia hadica
18 Nasávací filter
19 Aretácia nastavovacej páčky (pre voľný pohyb vo-
diacej tyče)
20 Nastavovacia páčka sklonu vodiacej tyče
21 Prívod vedenia riadiacej elektroniky
22 Nádrž na čistú vodu
23 Držiak kábla nabíjačky akumulátorov
24 Konektor odpájania akumulátora
25 Pravá parkovacia opierka
26 Aretačná páčka odsávacej hubice
27 Odrážacia kladka
28 Držiak kefy
29 Trojhranná rúčka na odblokovanie držiaka kefy
30 Otvor na plnenie nádrže na čistú vodu (gumené ve-
ko)
31 Servisný indikátor
32 Indikátor stavu nabitia akumulátora (porucha, nabí-
janie, nabitý)
33 Indikátor stavu akumulátora
34 Tlačidlo odsávacej jednotky (ZAP./VYP.)
35 Tlačidlá prívodu čistiaceho roztoku (3 opatrenia)
36 Tlačidlá prívodu čistiaceho roztoku (ZAP./ VYP.)
37 Tlačidlo hlavného spínača (ZAP./VYP.)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
SK
