Taski swingo 350B User Manual

161

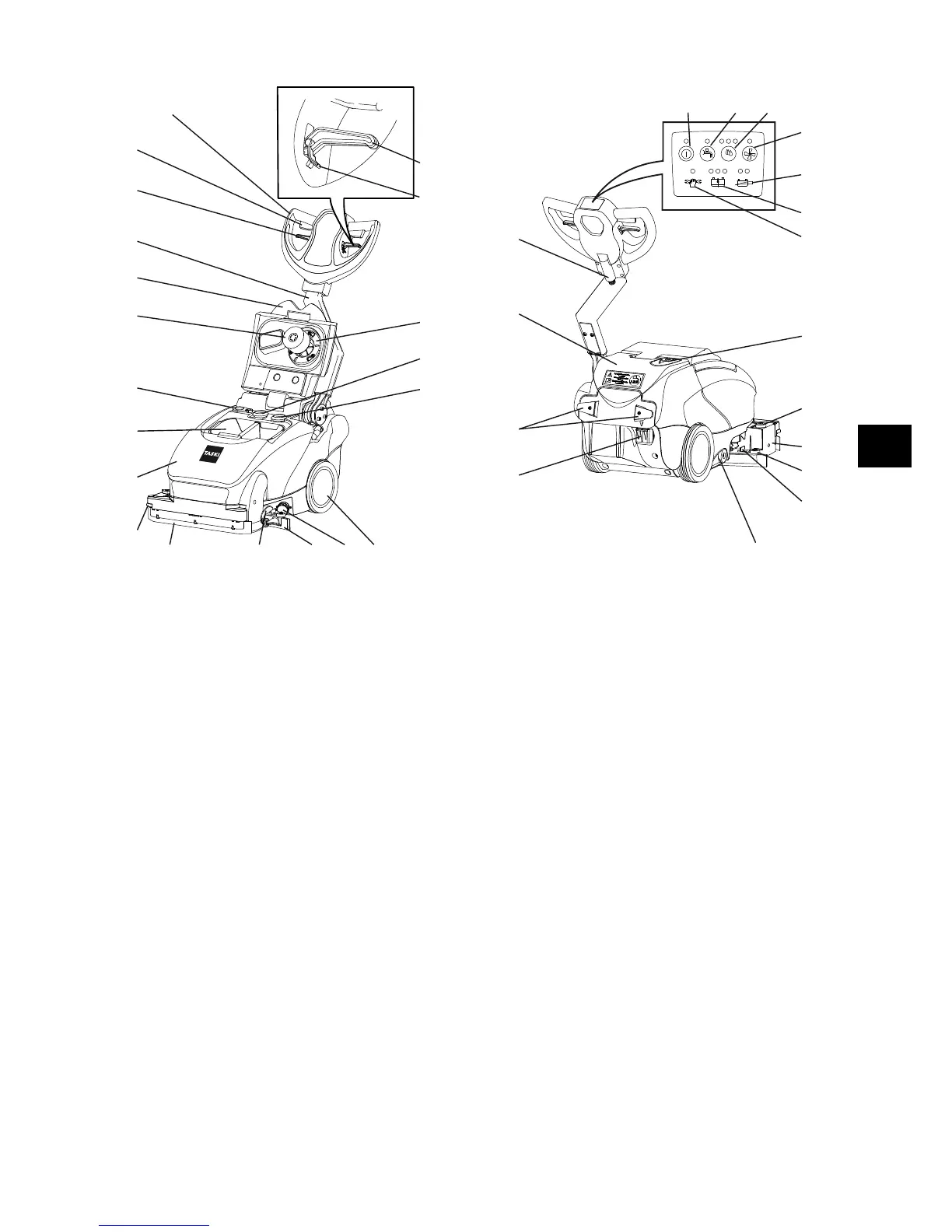

Pregled konstrukcije
1 Ručka za vožnju
2 Ručica za upravljanje (motor četke uključen/
isključen)
3 Kontrolna ručica za brisač
4 Šipka za navođenje stroja
5 Poklopac spremnika
6 Plovak
7 Otvor za pražnjenje
8 Košara za grubu prljavštinu
9 Spremnik za prljavu vodu
10 Bočni amortizer
11 Brisač
12 Potporna nožica za parkiranje lijevo
13 Usisna mlaznica
14 Filtar spremnika za čistu vodu
15 Transportni kotači
16 Crijevo turbine
17 Usisno crijevo
18 Usisni filtar
19 Mehanizam za zaključavanje ručice za
prilagođavanje (za slobodno pokretanje šipke za
navođenje)
20 Ručica za prilagođavanje (nagiba ručke za vožnju)
21 Dovod upravljačkog elektroničkog kabela
22 Spremnik za čistu vodu
23 Držač za kabel punjača baterija
24 Rastavni utikač za bateriju
25 Potporna nožica za parkiranje desno
26 Ručica za zaključavanje usisne mlaznice
27 Amortizer
28 Držač za četke
29 Trokutna ručica za deblokiranje držača za četke
30 Otvor za punjenje spremnika za čistu vodu (gumeni
poklopac)
31 Indikator servisa
32 Indikator stanja punjenja baterije (kvar, punjenje,
napunjeno)
33 Indikator stanja baterije
34 Tipka za uključivanje / isključivanje usisnog
agregata
35 Tipke za podešavanje količine otopine za čišćenje
koja se dovodi (3 stupnja)
36 Tipke za uključivanje / isključivanje dovoda otopine
za čišćenje
37 Tipka za uključivanje / isključivanje glavnog
prekidača
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
HR

Taski swingo 350B Specifications

General

Brand	Taski
Model	swingo 350B
Category	Scrubber
Language	English
