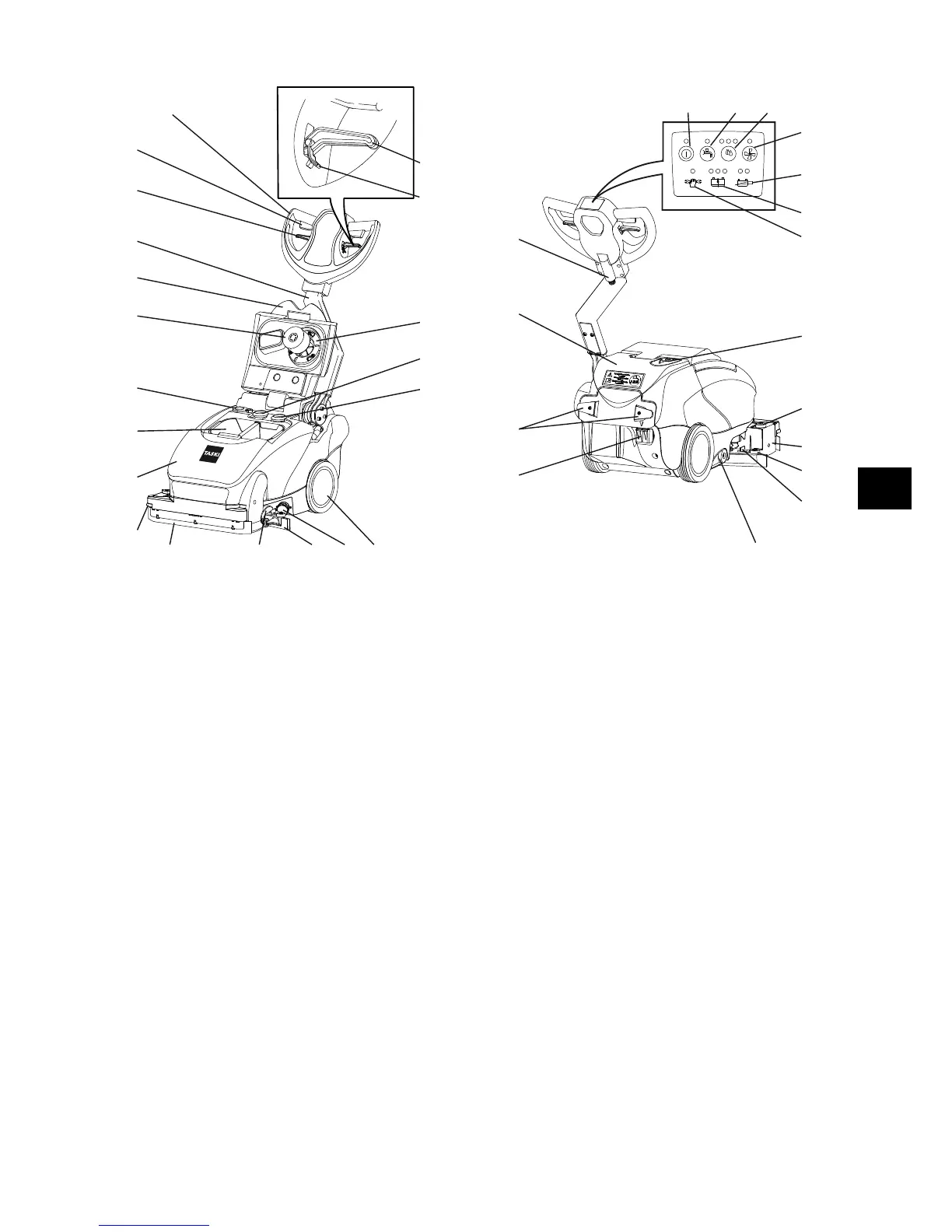

Szerkezeti áttekintés
1 Vezetőkar
2 Kapcsolókar (motor Be/Ki)
3 Lehúzó működtetőkarja
4 Vezetőrúd
5 Tartályfedél
6 Úszó
7 Ürítőnyílás
8 Szennyeződésszita
9 Gyűjtőtartály
10 Oldalsó terelőgörgő
11 Lehúzó
12 Bal oldali parkolótámasz
13 Szívófej
14 Frissvíztartály szűrője
15 Szállítókerekek
16 Turbinatömlő
17 Szívócső
18 Szívóegység szűrője
19 Állítókar rögzítése (a vezetőrúd szabad mozgásá-
hoz)
20 Állítókar a vezetőrúd dőlésének állításához
21 Vezérlőelektronika vezetékének hozzávezetése
22 Frissvíz-tartály
23 Akkumulátortöltő-kábel tartója
24 Akkumulátor leválasztó csatlakozó
25 Jobb oldali parkolótámasz
26 Szívófej rögzítőfogantyúja
27 Terelőgörgő
28 Kefetartó
29 Háromszög alakú fogantyú a kefetartó kioldásához
30 Frissvíztartály betöltőnyílása (gumifedél)
31 Szerviz kijelző
32 Az akkumulátor töltöttségi állapotának kijelzője
(üzemzavar, töltés, feltöltve)
33 Az akkumulátor állapotának kijelzője
34 Szívóegység gomb (BE / KI)
35 Tisztítóoldat adagolási mennyiségének gombjai (3
fokozat)
36 Tisztítóoldat-ellátás gombok (BE / KI)
37 Főkapcsoló gombja (BE / KI)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
