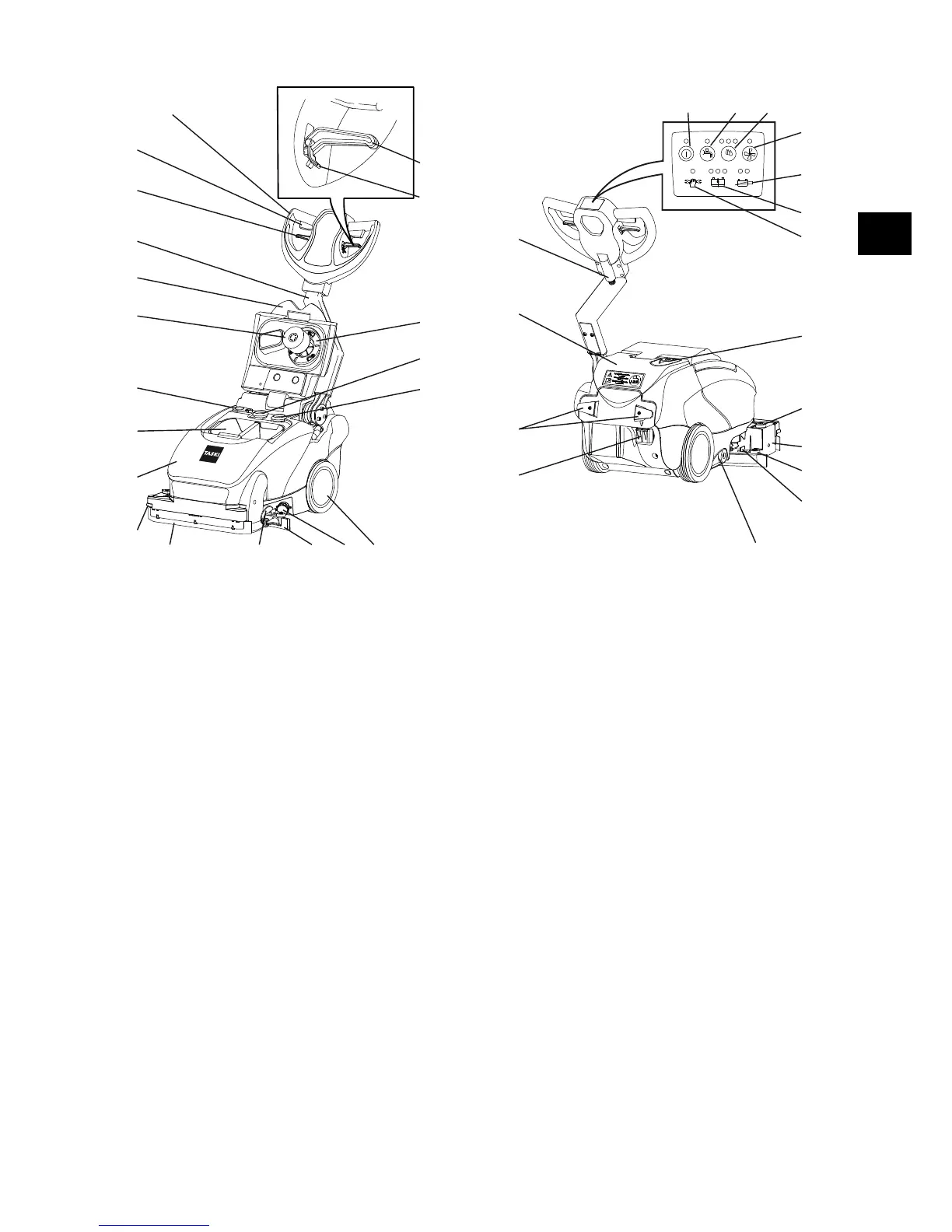

Vista general de la estructura
1 Timón
2 Palanca de accionamiento (motor de cepillos en-
cendido/apagado)
3 Palanca de accionamiento de goma de secado
4 Timón de acero
5 Tapa del depósito
6 Flotador
7 Flotador
8 Tamiz de la suciedad
9 Tanque de recuperación
10 Rodillo parachoques lateral
11 Goma de secado
12 Soporte de estacionamiento izquierda
13 Labios
14 Filtro del tanque de agua limpia
15 Ruedas de movimiento
16 Tubo de turbina
17 Orificio de la manguera de succión
18 Filtro de aspiración
19 Bloqueo de palanca de frenos (para movimiento li-
bre del timón de acero)
20 Palanca de frenos (para la inclinación del timón)
21 Línea de alimentación de conexiones electrónicas
del controlador
22 Tanque de agua limpia
23 Enganche para cable de cargador de batería
24 Enchufe de desconexión de la batería
25 Soporte de estacionamiento derecha
26 Manivela de bloqueo de los labios
27 Rueda de protección
28 Soporte del cepillo
29 Manivela triangular para desbloquear el soporte del
cepillo
30 Llenado del tanque de agua limpia (cubierta de go-
ma)
31 Indicador de servicio
32 Pantalla de estado de la batería (avería, cargar,
cargada)
33 Indicador del estado de la batería
34 Llave de la unidad de aspiración (ENCENDIDO/
APAGADO)
35 Llaves de cantidad de extracción de solución de
limpieza (3 etapas)
36 Llave de extracción de solución de limpieza (EN-
CENDIDO / APAGADO)
37 Llave del interruptor principal (ENCENDIDO / APA-
GADO)
6
5
7
9
18
4
11
12 151413
17
16
8
10
2
20
19
3
1
34
33
32
31
37 36 35
22
24
29
30
28
27
26
21
25
23
