46
For 60V ~ 100V models:
1. The recommended wires according to Table 3-2 can be inserted through the output protection
assembly. No need to open the output protection assembly. Refer to Figure 3-12:
Flat washer close
to Bus bars, then
spring washer
M8 Hex. Nut
Tightening torque:
106 ~ 132 lbf-in.
12~ 14.9 Nm
Flat washers
M8 Screws
Both parts of
plastic protector
assembled

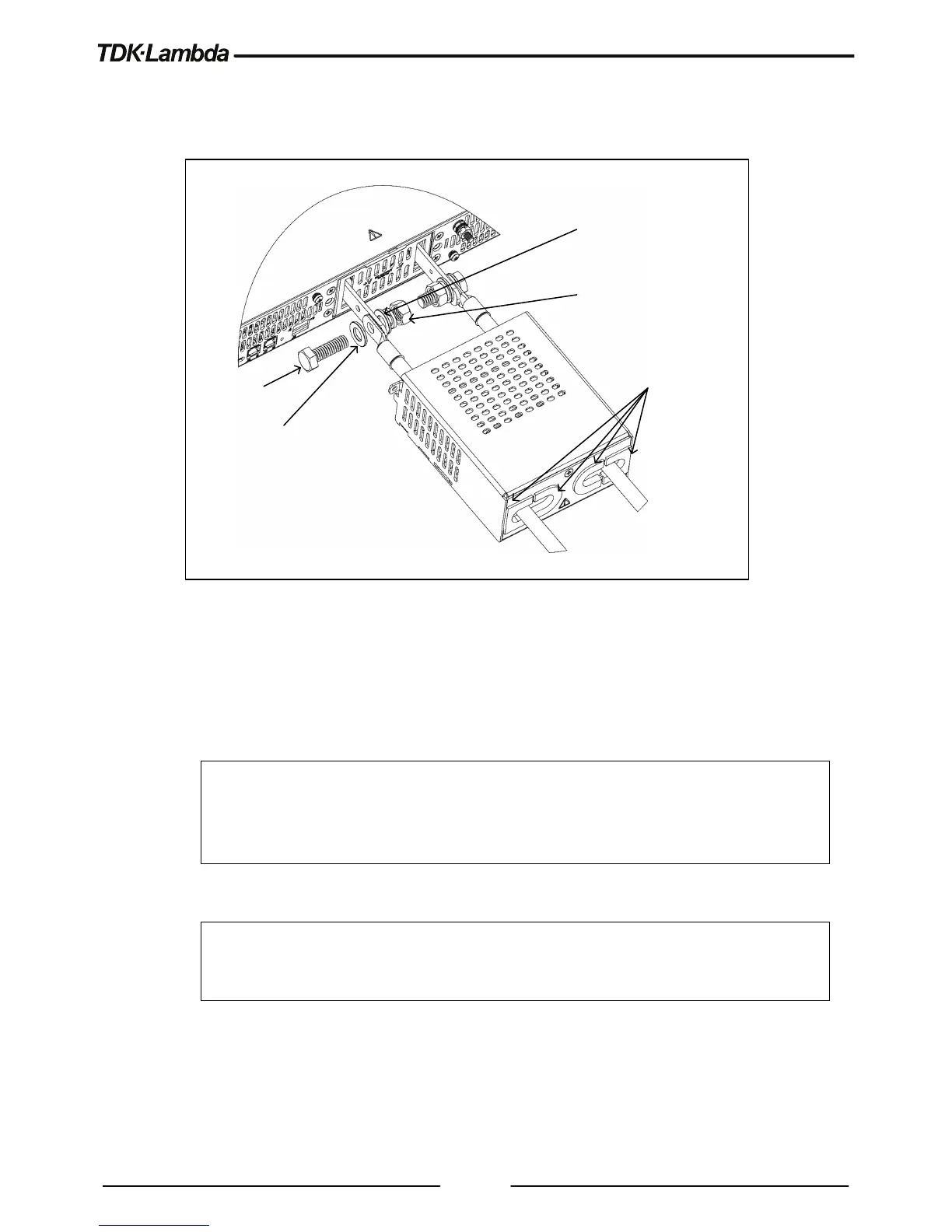

Figure 3-12: 60V ~ 100V Wires assembly
2. Assemble the bus bars protection as shown in Figure 3-11 (the same way as for 10V~40V).
For 150V to 600V models:
WARNING
There is a potential shock hazard when using a power supply with an output voltage
greater than 60VDC. Do not turn ON power supply when output voltage is above 60VDC
without output plug protection assembled. Ensure that the protection of output plug is
mounted and properly assembled.
WARNUNG
Bei Einsatz eines Netzgeräts mit mehr als 60VDC Nennspannung besteht das Risiko
eines Stromschlags. Schalten Sie kein Netzgerät mit einer Ausgangsspannung von mehr
als 60VDC EIN, wenn die Schutzabdeckung des Ausgangssteckers nicht installiert ist .
