Teac AG-360 - Installation des Haut-Parleurs

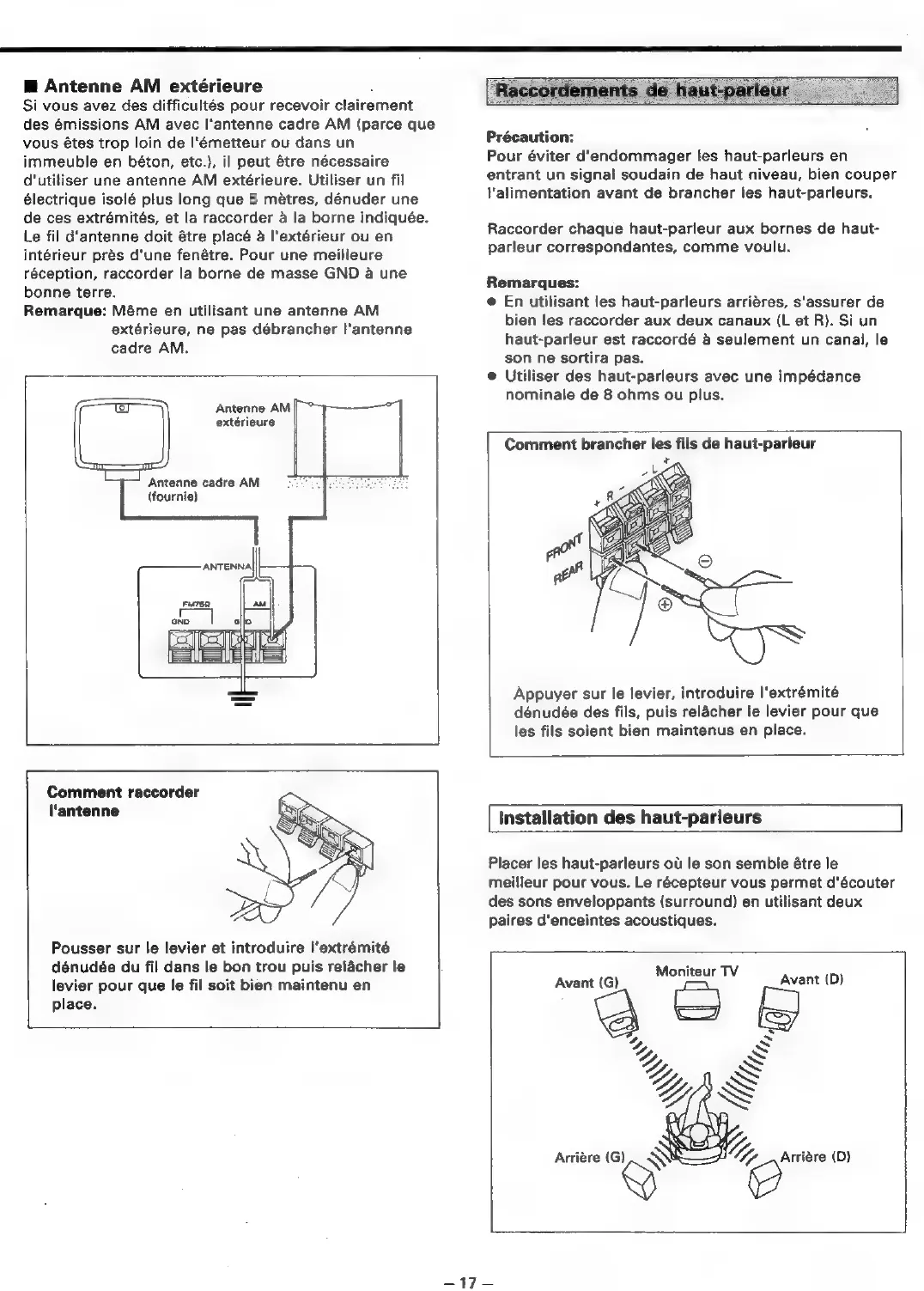

@ Antenne AM extérieure .
Si vous avez des difficultés pour recevoir clairement
des émissions AM avec I'antenne cadre AM (parce que
vous étes trop loin de |'émetteur ou dans un
immeuble en béton, etc.), il peut étre nécessaire
d'utiliser une antenne AM extérieure. Utiliser un fil
électrique isolé plus long que 5 métres, dénuder une
de ces extrémités, et la raccorder a la borne indiquée.
Le fil d'antenne doit étre placé a l'extérieur ou en
intérieur prés d'une fenétre. Pour une meilieure
réception, raccorder la borne de masse GND a une
bonne terre.
Remarque: Méme en utilisant une antenne AM
extérieure, ne pas débrancher l'antenne
cadre AM.
Antenne AM
extérieure
Antenne cadre AM
(fournie)
Comment raccorder
lantenne
Pousser sur le levier et introduire l'extrémité
dénudée du fil dans le bon trou puis relacher le
levier pour que le fil soit bien maintenu en
place.
Précaution:
Pour éviter d'endommager les haut-parleurs en
entrant un signal soudain de haut niveau, bien couper
l'alimentation avant de brancher les haut-parleurs.
Raccorder chaque haut-parleur aux bornes de haut-
parleur correspondantes, comme voulu.
Remarques:
@ En utilisant les haut-parleurs arriéres, s‘'assurer de
bien les raccorder aux deux canaux (L et R). Si un
haut-parleur est raccordé & seulement un canal, le
son ne sortira pas.
@ Utiliser des haut-parleurs avec une impédance
nominale de 8 ohms ou plus.
Comment brancher les fils de haut-parleur
Appuyer sur le levier, introduire l'extrémité
dénudée des fils, puis relacher le levier pour que
les fils soient bien maintenus en place.
Installation des haut-parleurs
Placer les haut-parleurs ou le son semble étre le
meilleur pour vous. Le récepteur vous permet d'écouter
des sons enveloppants (surround) en utilisant deux
paires d'enceintes acoustiques.
Avant
(G)
ian
Avant
(D)
Li
Y
S
S$
GF
Arrigre (G). QN Arriére (D)
vw ©
“tz
