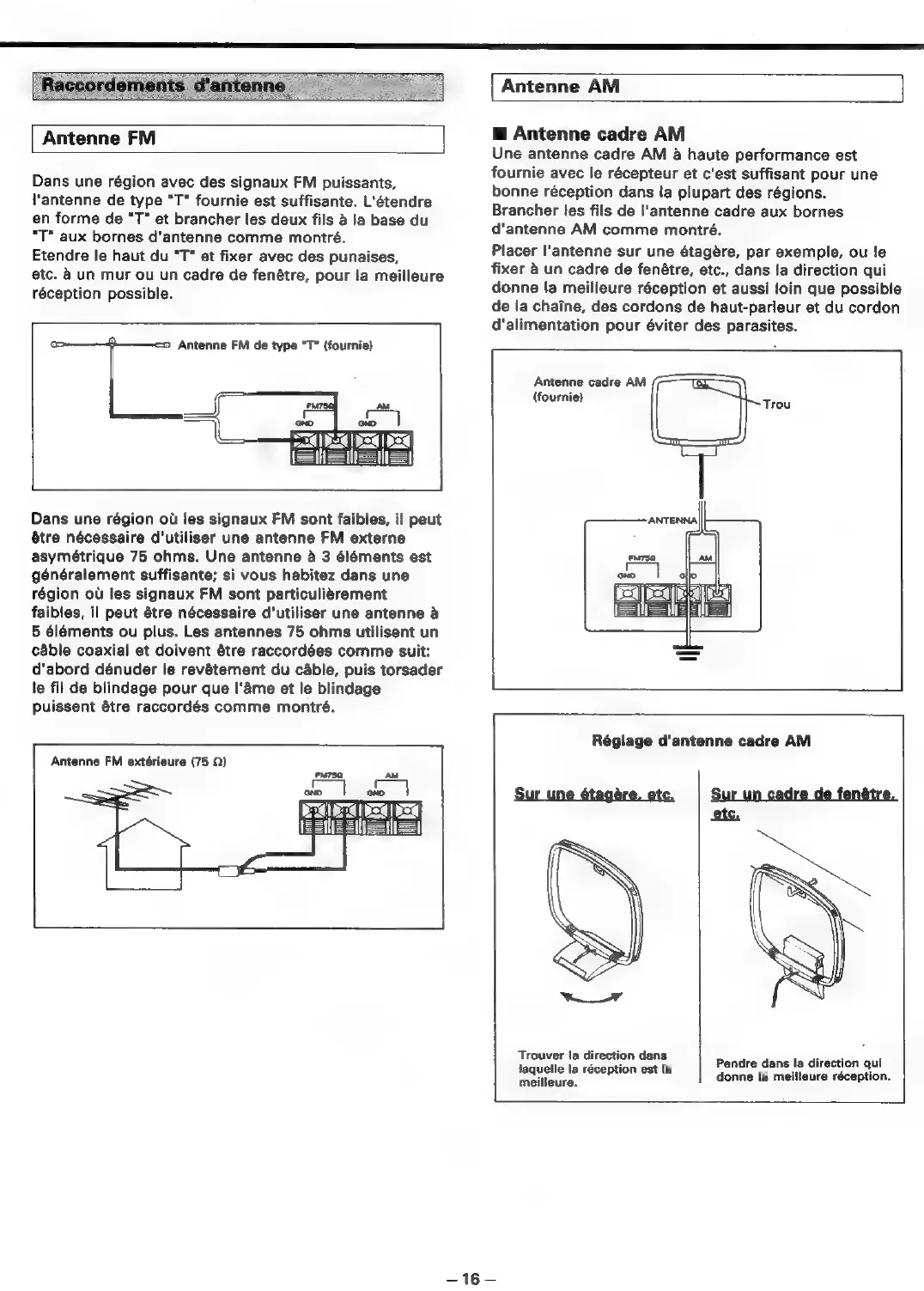

Teac AG-360 - Antenne Cadre am

Antenne AM
Antenne FM
Dans une région avec des signaux FM puissants,
l'antenne de type "T" fournie est suffisante. L'étendre
en forme de “T“ et brancher les deux fils 4 la base du
“T" aux bornes d'antenne comme montré.
Etendre le haut du "T“ et fixer avec des punaises,
etc. 4 un mur ou un cadre de fenétre, pour la meilleure
réception possible.
Antenne FM de type "T" (fournie)
Dans une région ou les signaux FM sont faibles, il peut
étre nécessaire d'utiliser une antenne FM externe
asymétrique 75 ohms. Une antenne a 3 éléments est
généralement suffisante; si vous habitez dans une
région ot les signaux FM sont particuligrement
faibles, il peut étre nécessaire d'utiliser une antenne a
5 éléments ou plus. Les antennes 75 ohms utilisent un
cable coaxial et doivent étre raccordées comme suit:
d'abord dénuder le revétement du cable, puis torsader
le fil de blindage pour que |'ame et le blindage
puissent étre raccordés comme montré.
Antenne FM extérieure (75 Q)
i Antenne cadre AM
Une antenne cadre AM a haute performance est
fournie avec le récepteur et c'est suffisant pour une
bonne réception dans la plupart des régions.
Brancher les fils de l'antenne cadre aux bornes
d'antenne AM comme montré.
Placer l'antenne sur une étagére, par exemple, ou le
fixer & un cadre de fenétre, etc., dans la direction qui
donne la meilleure réception et aussi loin que possible
de la chaine, des cordons de haut-parleur et du cordon
d‘alimentation pour éviter des parasites.
-—
Antenne cadre AM
(fournie)
Trou
|
Réglage d'antenne cadre AM
laquelle la réception est la Pendre dans la direction qui
moeilleure. donne la meilleure réception.
Trouver la direction dans |
