操作要求

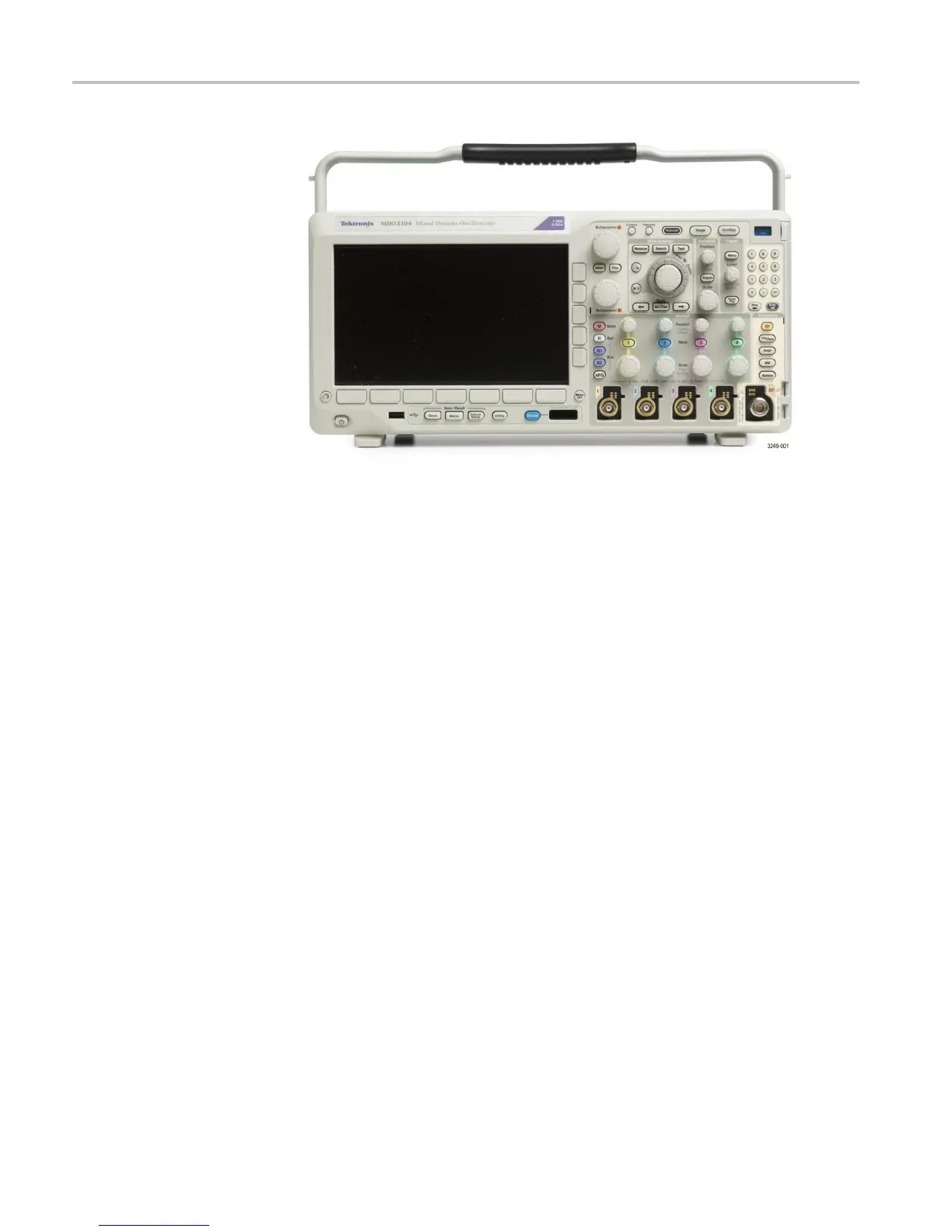

图 3: MDO3000 系列
TPP0250 、 TPP0500B
或 TPP1000 无源探头
最大输入电压：300 V
RMS
CAT II 安全要求
温度：
工作温度：–15 ℃ 至 +65 ℃
非工作温度：–62 ℃ 至 +85 ℃
湿度：5% 到 95% RH
工作湿度：温度不高于 +30 ℃ 时，相对湿度 (%RH) 5% 到 95%；温度在
+30 C 至 +65 ℃ 时，5% 到 75% RH，无凝结
非工作湿度：温度在 +65° C 至 +85 ℃ 时，5% 到 45% RH，无凝结
海拔高度：
工作状态：最高 3,000 米
非工作状态：最高 12,200 米
选配 MDO3MSO：添加
16 条数字通道和 P6316
数字探头
输入通道数量：16 条数字输入通道
阈值精度：±（100 mV + 阈值的 3%）
阈值范围：-15 V 至 +25 V
至探头的最大无损输入信号：–20 V 至 +30 V 峰值
最小信号摆幅：500 mV
峰-峰
输入电阻：101 kΩ
输入电容：8.0 pF
温度：
工作温度：0 ℃ 至 +50 ℃
104 MDO3000 Installation and Safety Instructions

Tektronix MDO3024 Specifications

General

Analog Channels	4
Bandwidth	200 MHz
Sample Rate	2.5 GS/s
Record Length	10 Mpoints
Digital Channels	16 (optional)
Spectrum Analyzer Frequency Range	9 kHz to 3 GHz
Digital Voltmeter	4-digit
Vertical Resolution	8 bits
Operating Temperature	0 °C to +50 °C
Display	9-inch WVGA (800x480) color display
Connectivity	USB, LAN, GPIB (optional)
Arbitrary Function Generator	50 MHz
Trigger Modes	Edge, Pulse Width, Logic, Video, Runt, Rise/Fall Time, Setup/Hold
Input Impedance	1 MΩ ±1%
Max Input Voltage	300 VRMS
Trigger Types	Edge, Pulse Width, Logic, Video, Runt, Rise/Fall Time, Setup/Hold
