ご使用機器のツアー
これらのインタフェースの中
には TEKPROBE 機能を使用して波形信号と
スケーリング情報をオシロスコープに送るものもありますが、波形信号のみ
を送るものもあります。
5. ロジック・プローブ・インタフェース
P6316 型プローブ
は、16 チャンネルのデジタル（オン／オフ状態）情報を
提供します。
6. TPA-N-VPI ア
ダプタを使用すると、RF 入力で TekVPI プローブを使用で
きます。
MDO3000 シリ
ーズ・オシロスコープで使用可能な各種プローブの詳細につい
ては、www.tektronix.com を参照してください。
ご使用機器のツアー

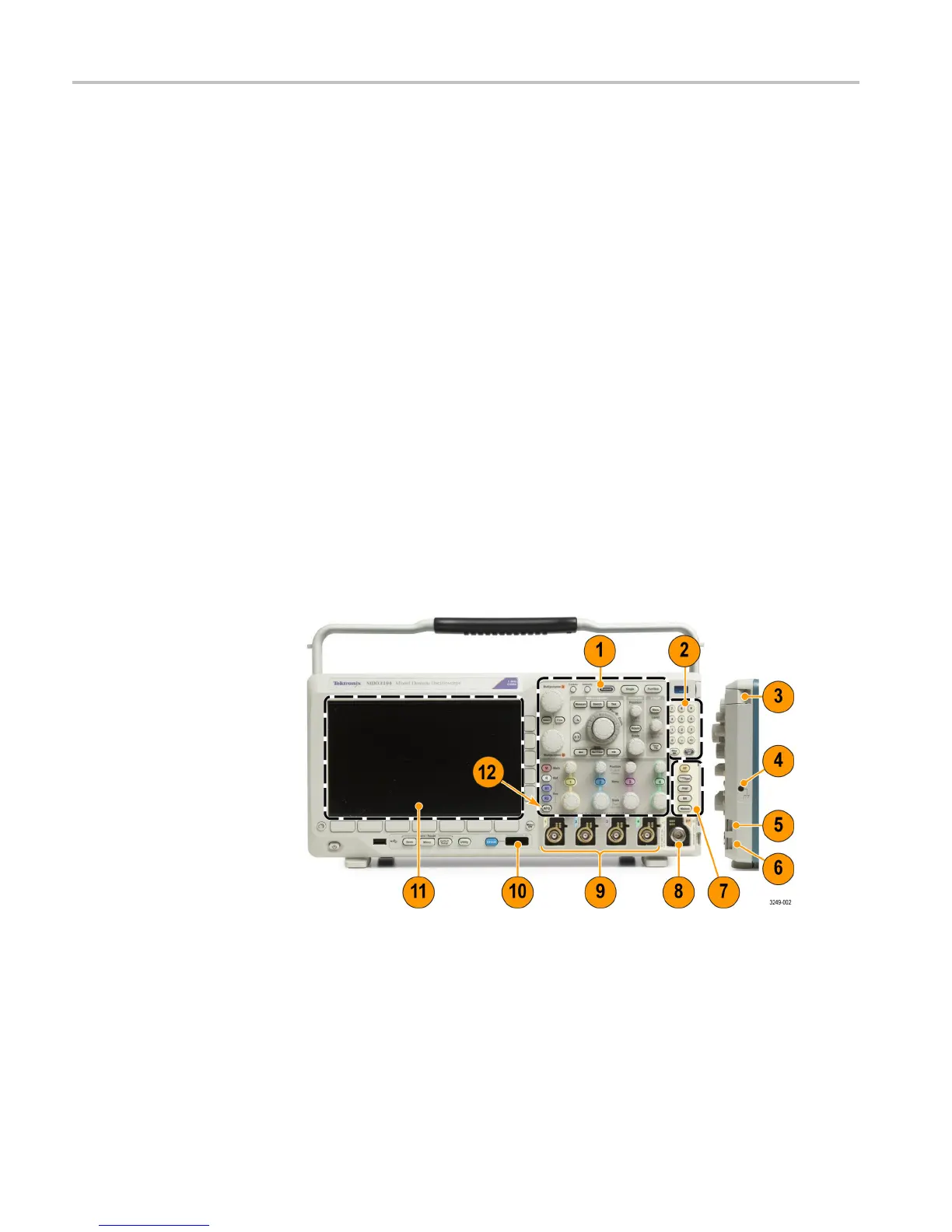

前面パネルのメニュー、コントロール、コネクタ
概要
前面パネルには、頻繁に使用する機能に対するボタンとコントロールが備えら
れています。メニュー・ボタンを使用すると、さらに高度な機能にアクセスできま
す。
1. 従来のオシロスコープ前面パネル・コントロール
2. 10 個の数字で構成されたキーパッド
3. アプリケーション・モジュール・スロット
4. グランド・ストラップ・コネクタ
5. グランド
64 MDO3000 Installation and Safety Instructions

Tektronix MDO3024 Specifications

General

Analog Channels	4
Bandwidth	200 MHz
Sample Rate	2.5 GS/s
Record Length	10 Mpoints
Digital Channels	16 (optional)
Spectrum Analyzer Frequency Range	9 kHz to 3 GHz
Digital Voltmeter	4-digit
Vertical Resolution	8 bits
Operating Temperature	0 °C to +50 °C
Display	9-inch WVGA (800x480) color display
Connectivity	USB, LAN, GPIB (optional)
Arbitrary Function Generator	50 MHz
Trigger Modes	Edge, Pulse Width, Logic, Video, Runt, Rise/Fall Time, Setup/Hold
Input Impedance	1 MΩ ±1%
Max Input Voltage	300 VRMS
Trigger Types	Edge, Pulse Width, Logic, Video, Runt, Rise/Fall Time, Setup/Hold
