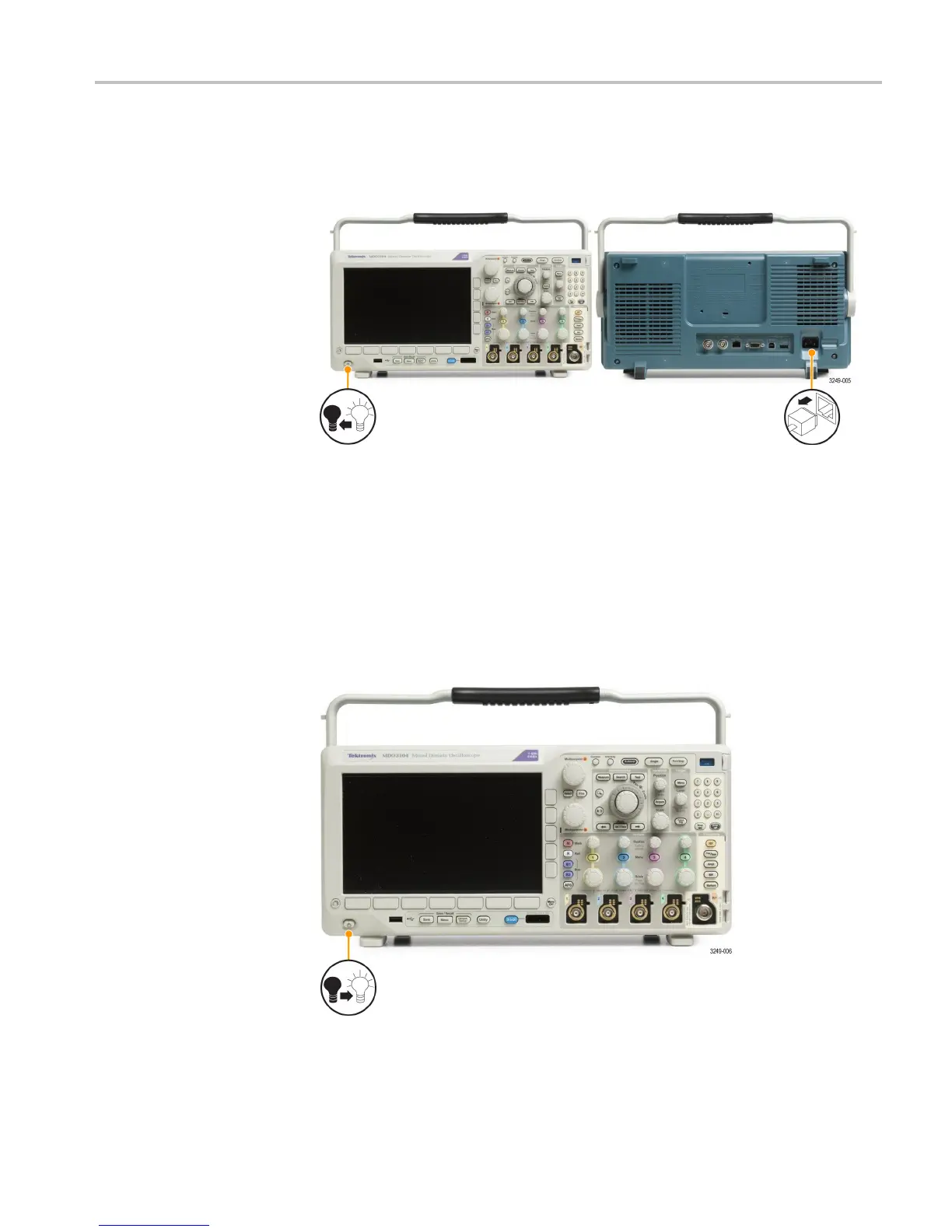

電源投入、電源切断の手順
電源の遮断
1. 前面パネルの電源ボタンを押
して、本製品をオフにします。
2. 電源を完全に遮断するには、後部パネルから電源コードを引き抜きます。
機能チェック
以下の簡単な機能チェックを実行して、オシロスコープが正常に動作している
か確認します。
1. 「オシロスコープの電源の投入」の説明に従って、オシロスコープの電源
ケーブルを接続します。 (66 ページ 「電源投入、電源切断の手順」 参照)。
2. オシロスコープの電源をオンにします。
3. 適切な TPP0250、TPP0500B、TPP1000 型プローブ・チップと基準リードを、
オシロスコープの PROBE COMP コネクタに接続します。
MDO3000 Installation and Safety Instructions 67
