熟悉示波器

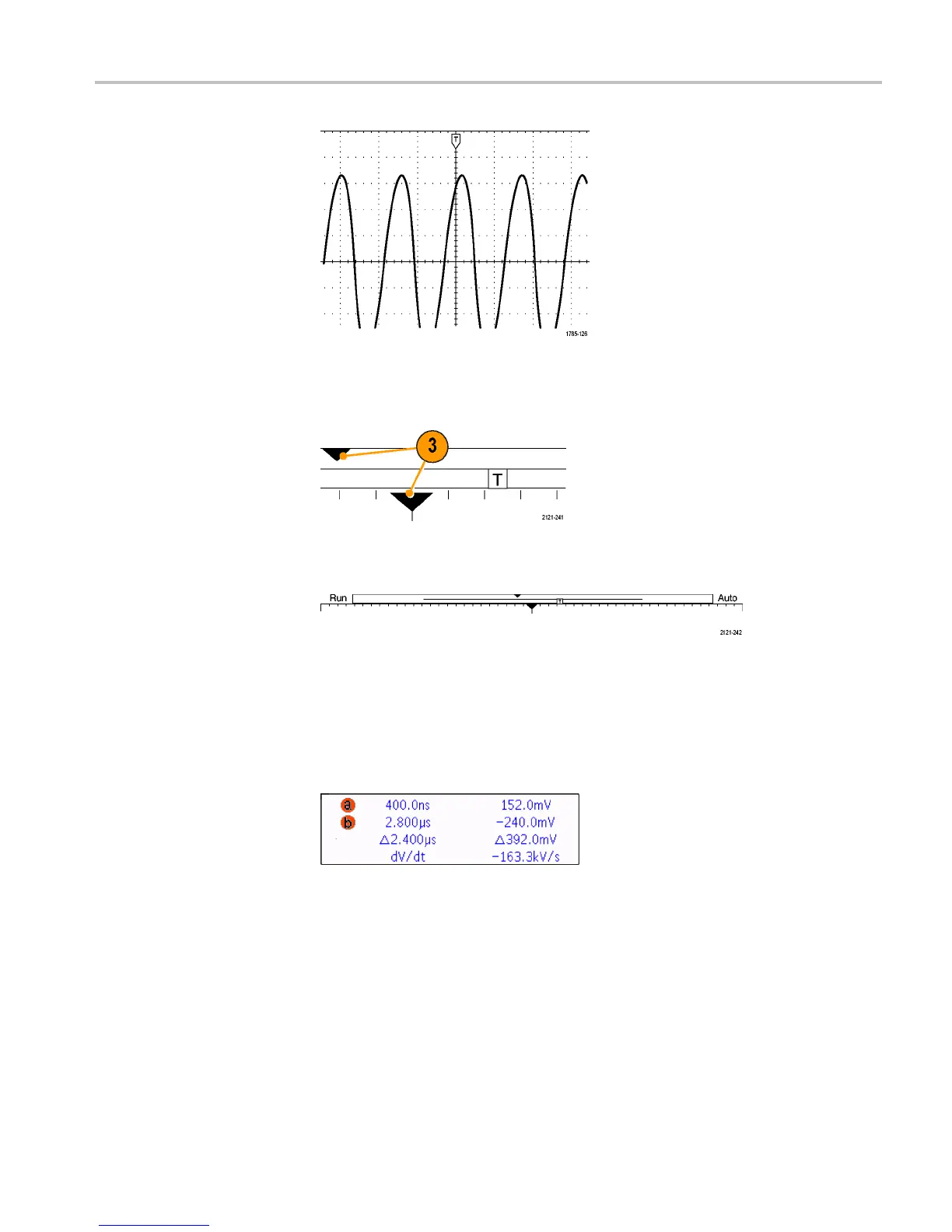

3. 扩展点图标（橙色三角）显示一个点，水平标度以该点为中心扩展或
缩小。若要使扩展点与触发点相同，请按“Acquire（采集）”，然后
将“Delay（延迟）”项设置为“Off（关）”。
4. 波形记录视图显
示相对于波形记录的触发位置。线的颜色与选定波形
颜色相对应。括号显示屏幕上当前显示的记录部分。
5. 触发状态读数显示触发状态。
6. 安全图标指示何时禁用 I/O 端口。
7. 光标读数显示每个光标的时间、幅度和增量 (△) 值。对于 FFT 测
量，该读数显示频率和幅度。对于串行和并行总线，读数显示解码后
的数值。
8. 触发电平图标显示波形的触发电平。图标颜色与触发源颜色相对应。
MDO3000 Installation and Safety Instructions 127
