オシロスコープの概要

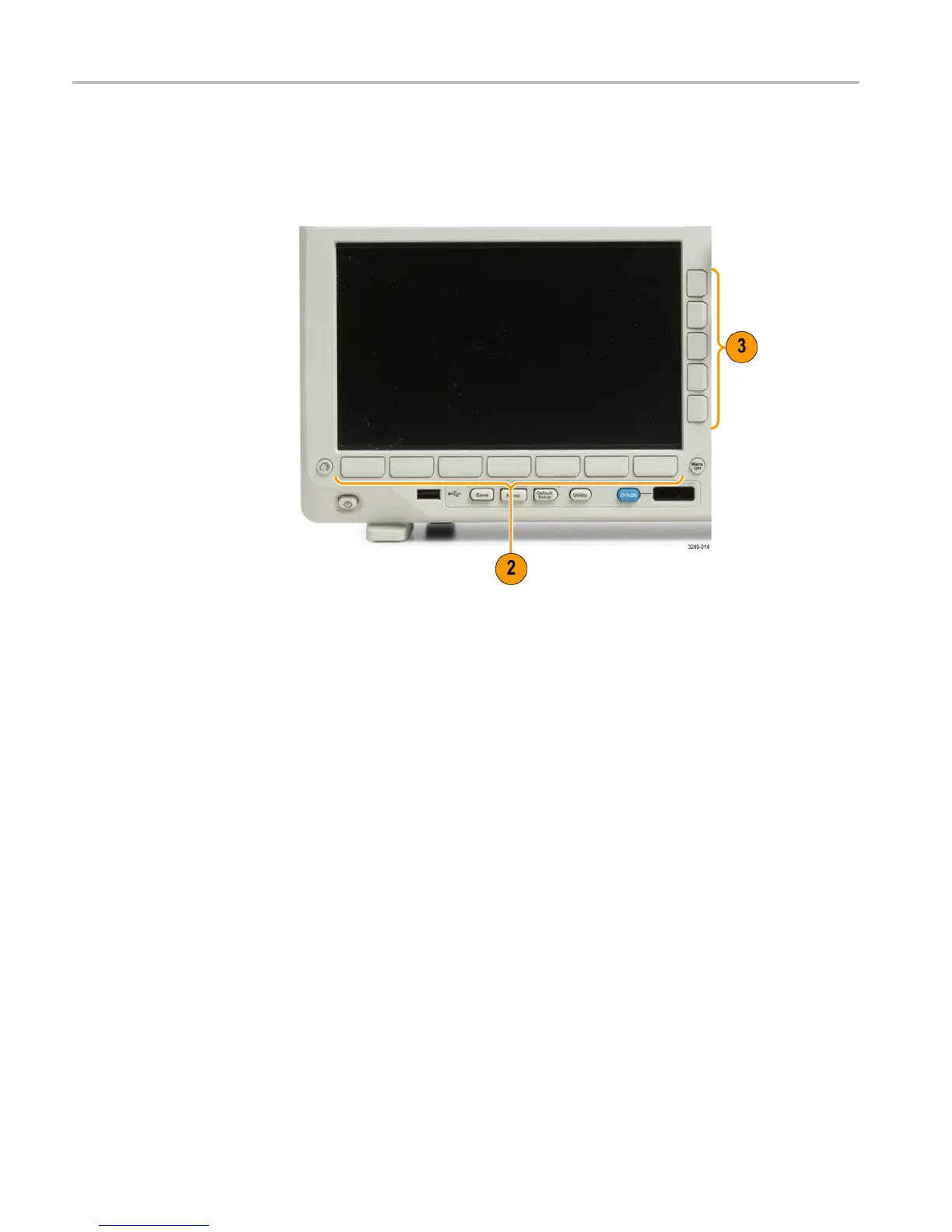

2. 下部のボタンを押して、メニ
ュー項目を選択します。ポップアウト・メニュー
が表示された場合は、汎用ノブ a を回して目的の項目を選択します。さら
にポップアップ・メニューが表示された場合は、ボタンを再度押して、目的
の項目を選択します。
3. 側面ボタンを押して、サイド・メニュー項目を選択します。
メニュー項目が複数の選択肢を含む場合は、側面ボタンを繰り返し押し
て、選択肢を繰り返し表示させます。
ポップアウト・メニューが表示された場合は、汎用ノブ a を回して目的の項
目を選択します。
76 MDO3000 Installation and Safety Instructions

Tektronix MDO3024 Specifications

General

Analog Channels	4
Bandwidth	200 MHz
Sample Rate	2.5 GS/s
Record Length	10 Mpoints
Digital Channels	16 (optional)
Spectrum Analyzer Frequency Range	9 kHz to 3 GHz
Digital Voltmeter	4-digit
Vertical Resolution	8 bits
Operating Temperature	0 °C to +50 °C
Display	9-inch WVGA (800x480) color display
Connectivity	USB, LAN, GPIB (optional)
Arbitrary Function Generator	50 MHz
Trigger Modes	Edge, Pulse Width, Logic, Video, Runt, Rise/Fall Time, Setup/Hold
Input Impedance	1 MΩ ±1%
Max Input Voltage	300 VRMS
Trigger Types	Edge, Pulse Width, Logic, Video, Runt, Rise/Fall Time, Setup/Hold
