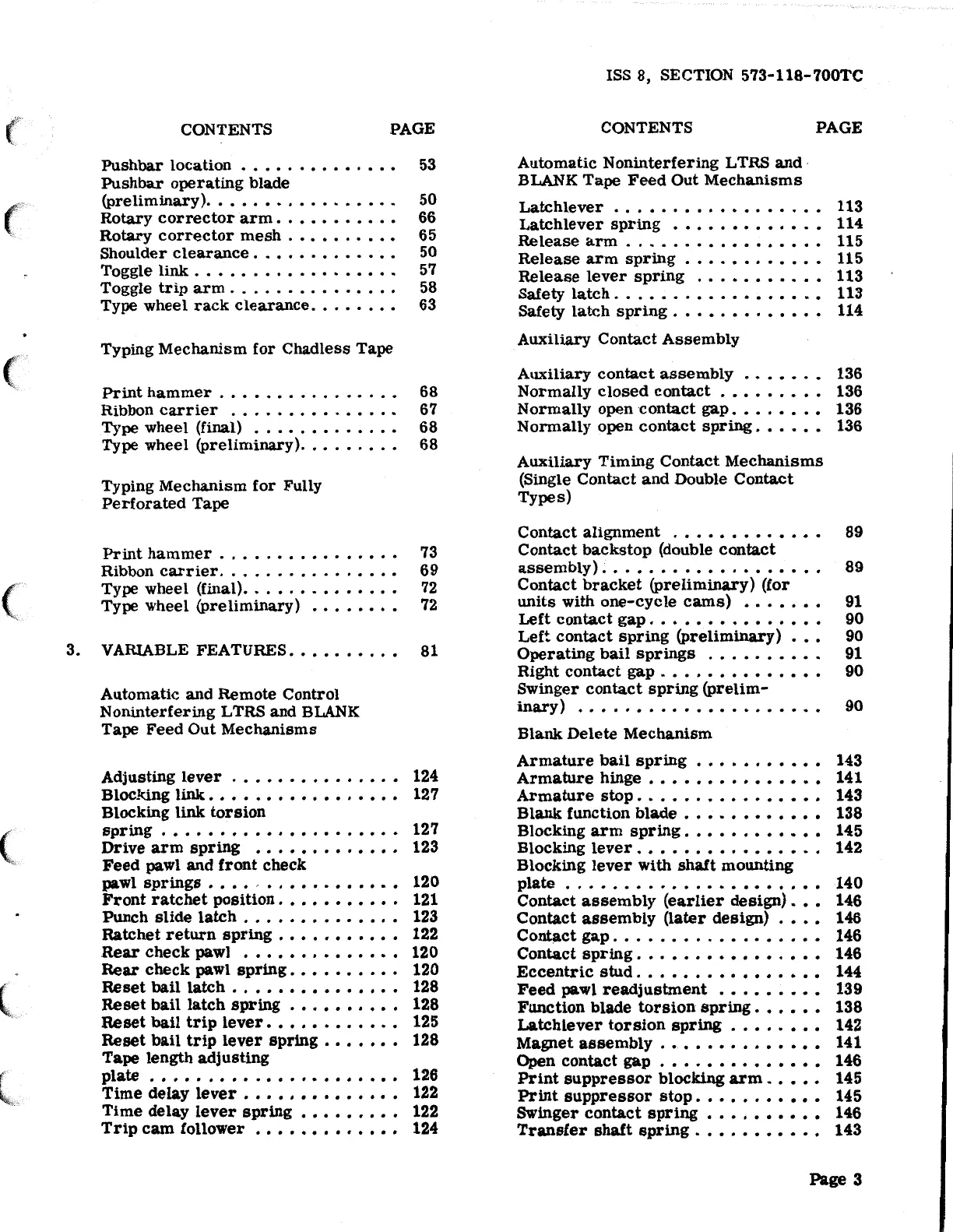

Teletype 28 - 3. VARIABLE FEATURES

("
(
(
(
.,
(
(
(,
CONTENTS
PAGE
Pushbar location . • . • . . • • • • . • • • 53
Pushbar operating blade
(preliminary). • • • • • • • • • • • • • • • • 50
Rotary
corrector arm • . • • • • • • . . • 66
Rotary corrector mesh . • • • . • . • • • 65
Shoulder
clearance . . • • . . • • . . • • • 50
Toggle link . . • . . • . • • . . • . • • • • •
57
Toggle trip arm . . . • . . • . . • . • • . • 58
Type wheel rack clearance. . . . . . • • 63
Typing
Mechanism for Chadless Tape
Print hammer . . . • • . . • • • • • • • • • 68
Ribbon
carrier . . • . . . . . • • • . . . • 67
Type wheel (final) . • • . • • • • . • • . . 68
Type wheel
(preliminary). . • . • • • . • 68
Typing
Mechanism for Fully
Perforated Tape
Print hammer . . . . . . • . • . . • • • . • 73
Ribbon carrier. . • . . . • • . . • • • • • • 69
Type whee
1 (final). • . • . • . • • • • . • . 72
Type whee 1 (preliminary) . • • . • • • • 72
3. VARIABLE FEATURES. • • • • • • . • • 81
Automatic and Remote Control
Noninterfering LTRS and BLANK
Tape
Feed Out Mechanisms
Adjusting lever . • • • • • • • • • • • • • • 124
Blocking
link. • • • • • • • • • • • • • • • • 127
Blocking
link torsion
spriJlg . • . • . • . . • • • • • • • • . • • • • 12 7
Drive arm spring • • • • • • • • • • • • • 123
Feed pawl and front check
pawl
springs • • • • . • • • • • • • • • • • • 120
Front ratchet position • • • • • • • • • • • 121
Punch
slide latch • • • • • • • • • • • • • • 123
Ratchet return spring • • • • • • • • • • • 122
Rear check pawl • • • • • • • • • • • • • • 120
Rear check pawl spring. • • • • • • • • • 120
Reset bail latch . • • • • • • • • • • • • • • 128
Reset bail latch spring . • • • • • • • • • 128
Reset bail trip lever. • • • • • • • • • • • 125
Reset bail trip lever spring • • • • • • • 128
Tape length
adjusting
plate . . . . . . . . . . . . . . . . . • . . . . 126
Time delay lever • • • • • • • • • • • • • • 122
Time delay lever spring • • • • • • • • • 122
Trip cam follower • • • • • • • • • • • • • 124
ISS 8, SECTION
573-118-700TC
CONTENTS
Automatic
Noninterfering LTRS and·
BLANK Tape Feed Out Mechanisms
PAGE
Latchlever . . • • • • • . • • • • • • • • • • 113
Latchlever spring • • • • • • • • • • • • • 114
Release arm . . • • • . • • • • • • • • • • • 115
Release arm spring . • • • • • • • • • • • 115
Release lever spring . • • • • • • • • • • 113
Safety
latch . • • • • • • • • • • • • • • • • • 113
Safety
latch spring . • • • • • • • • • • • • 114
Auxiliary Contact Assembly
Auxiliary contact assembly . • • • • • • 136
Normally closed contact • • • • • • • • . 136
Normally open contact gap. • • • • • • • 136
Normally open contact spring. • • • • • 136
Auxiliary Timing Contact Mechanisms
(Single Contact and Double Contact
Types)
Contact alignment . • • • • • • • • • • • • 89
Contact backstop (double contact
assembly) . . • • . • • • • • • • • • • • • • • 89
Contact bracket (preliminary) (for
units with one-cycle cams) • • • • • • • 91
Left contact gap • • • • • • • • • • • • • • • 90
Left contact spring (preliminary) • • • 90
Operating bail springs • • • • • • • • • • 91
Right contact gap • . . • • • • • • • • • • • 90
Swinger
contact spring (prelim-
inary) . . . . . . . . . . . . . . • . . . . . . 90
Blank Delete Mechanism
Armature bail spring • • • • • • • • • • • 143
Armature hinge • • • • • • • • • • • • • • • 141
Armature stop . • • • • • • • • • • • • • • • 143
Blank function blade • • • • • • • • • • • • 138
Blocking
arm spring . • • • • • • • • • • • 145
Blocking
lever . • • • • • • • • • • • • • • • 142
Blocking
lever with shaft mounting
plate . . . . . . . . . . . . . . . . . . . . . . 140
Contact assembly (earlier design) • • • 146
Contact assembly (later design) • • • • 146
Co~ct gap . • • • • • • • • • • • • • • • • • 146
Contact spring . • . • • • • • • • • • • • • • 146
Eccentric stud • • • • • • • • • • • • • • • • 144
Feed pawl readjustment • • • • • • • • • 139
Function blade torsion spring • • • • • • 138
Latchlever torsion spring • • • • • • • • 142
Magnet
assembly • • • • • • • • • • • • • • 141
Open
contact gap • • • • • • • • • • • • • • 146
Print suppressor blocking arm • • • • • 145
Print suppressor stop • • • • • • • • • • • 145
Swinger
contact spring • • • • • • • • • • 146
Transfer shaft spring • • • • • • • • • • • 143
Page3
