VIDEOPORTEIRO A CORES
PT
12
www.mythomson.com

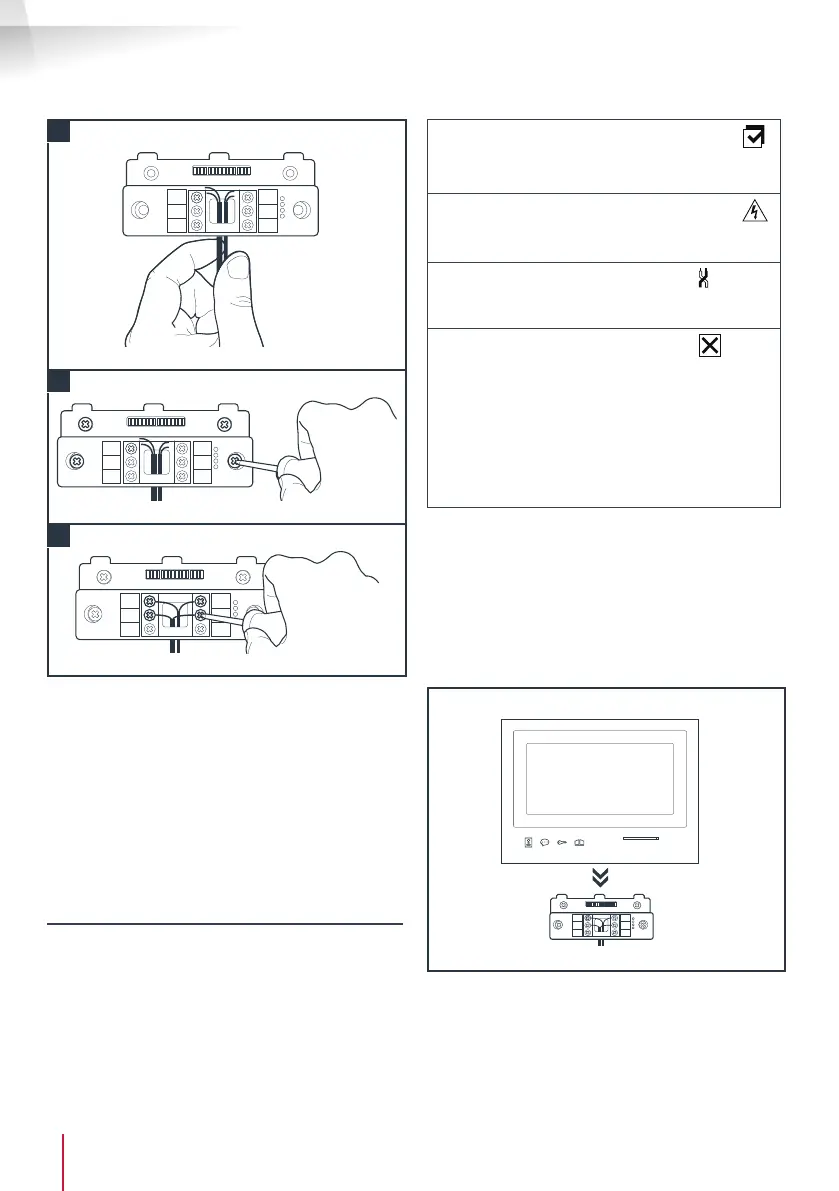

C - INSTALAÇÃO
1
2
3
1.Passe os os pelo espaço previsto para esse
efeito.
2. Fixe o suporte inteligente com a ajuda de
parafusos e buchas apropriados para o tipo de
suporte (os parafusos e as buchas fornecidos
são aconselháveis para paredes de material
sólido).
3. Ligue os terminais de ligação respeitando as
cores.
4 - DIAGNÓSTICO E MONTAGEM
• Depois de ligar e antes de colocar o monitor,
verique o estado dos indicadores do suporte
inteligente:
Indicador de ligação do monitor suplementar :
Vermelho = Falha de ligação
Azul = Ligação OK ou monitor ausente
Indicador de ligação da alimentação elétrica
Vermelho = Falha de ligação
Azul = Alimentação corretamente ligada
Indicador de ligação da placa de rua
:
Vermelho = Inversão de polaridade
Azul = Cablagem OK
Indicador de ligação da placa de rua
:
Vermelho=placaderuanãoligada(os
desligados ou cortados)*
Azul = Ligação OK
* é normal se o monitor for utilizado como
monitor adicional numa instalação existente
sem placa de rua ligada diretamente ao
mesmo
• Se todos os indicadores do suporte inteligente
estiverem azuis (exceto eventualmente o da placa
de rua, conforme abaixo), coloque o monitor no
seu alojamento. Controlar a instalação, no caso
contrário.
Atenção: nesta etapa, não ligar a alimentação ao
terminal de 230 V CA.
