VIDEOPORTERO EN COLOR
C - INSTALACIÓN

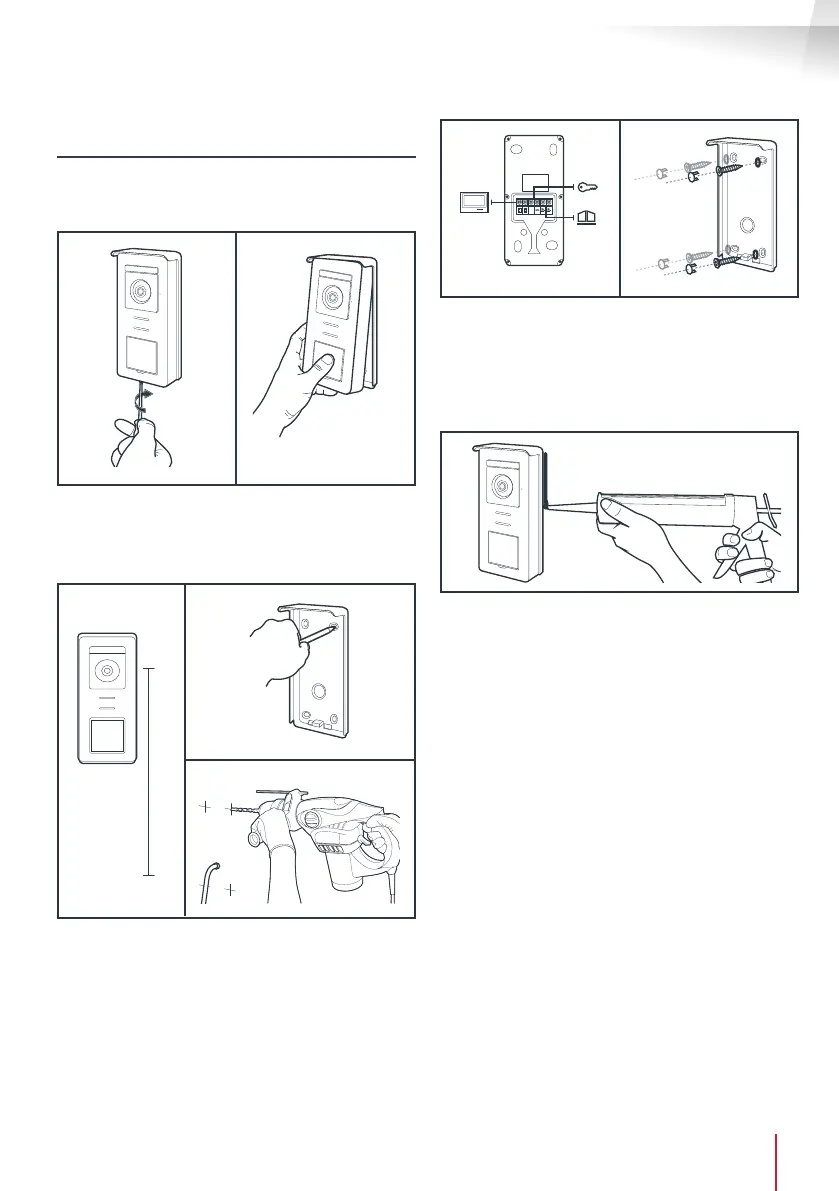

5. INSTALACIÓN DE LA PLACA EXTERNA PRINCIPAL
O ADICIONAL
Atención: El producto no debe conectarse a la
alimentación antes de terminar el cableado.
GND
GND
•Quiteeltornilloantirrobodelaparteinferiordela
placa externa.
• Bascule la cara delantera de la placa externa
hacia delante.
1,60m
GND
GND
GND
• El objetivo de la placa externa debe estar
colocado a una altura de aproximadamente
1,60m del suelo.
•Hagalasmarcas.
•Perfore. Use tacos adaptados a la naturaleza
del soporte (los tornillos suministrados son
adecuados para paredes macizas).
GND
GND
• Conecte los dos cables procedentes del monitor y
en caso necesario, conecte el cerradero eléctrico
y la cancela (véase sección1. Cableado).
• Compruebe que funciona correctamente
(llamada de vídeo…).
GND
• Coloque una junta de silicona* entre la visera y la
paredparaevitarlacirculacióndeagua.*Nousar
siliconaconácidoacético(oloravinagre).Nose
recomienda poner una junta de silicona debajo
de la placa externa
