INTERPHONE VIDÉO COULEUR
C - INSTALLATION

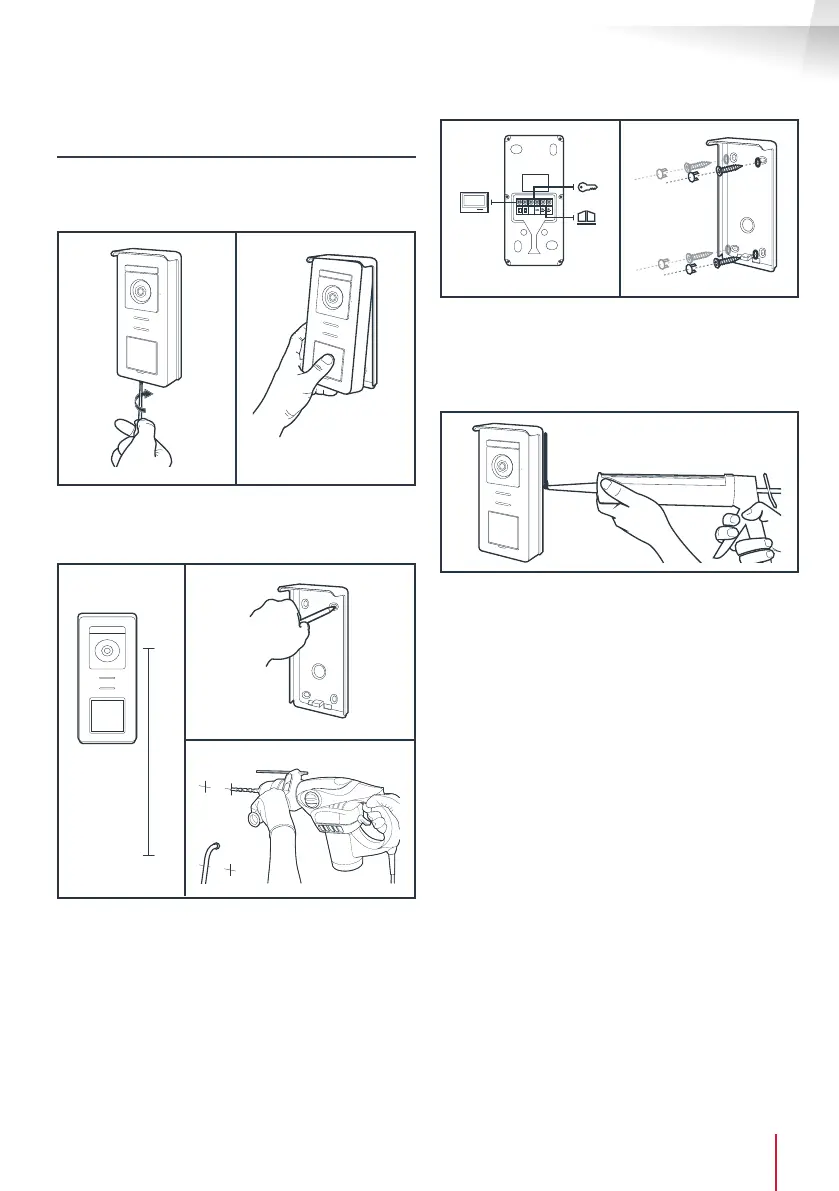

5. INSTALLATION DE LA PLATINE DE RUE PRINCIPALE
OU SUPPLÉMENTAIRE
Attention : Le produit ne doit pas être relié à
l’alimentation avant la fin du câblage.
GND
GND
• Dévisser la vis antivol sous la platine de rue.
• Basculer la façade de la platine de rue vers
l’avant.
1,60m
GND
GND
GND
• L’objectif de la platine doit être placé à une
hauteur d’environ 1m60 du sol.
• Faire des repères.
• Percer. Utiliser des chevilles adaptées à la nature
du support (les vis fournies conviennent pour
des murs en matériaux pleins).
GND
GND
• Raccorder les deux ls provenant du moniteur
et si besoin raccorder la gâche éléctrique et le
portail (voir section 1. Cablage).
•Vérier le bon fonctionnement (appel vidéo...).
GND
• Mettre un joint silicone* entre la visière et le mur
an d’éviter le ruissellement de l’eau. *Ne pas
utiliser de silicone à base d’acide acétique (odeur
de vinaigre). Il n'est pas conseillé de mettre un
joint de silicone en dessous de la platine de rue
