INTERPHONE VIDÉO COULEUR
FR
8
www.mythomson.com
GND

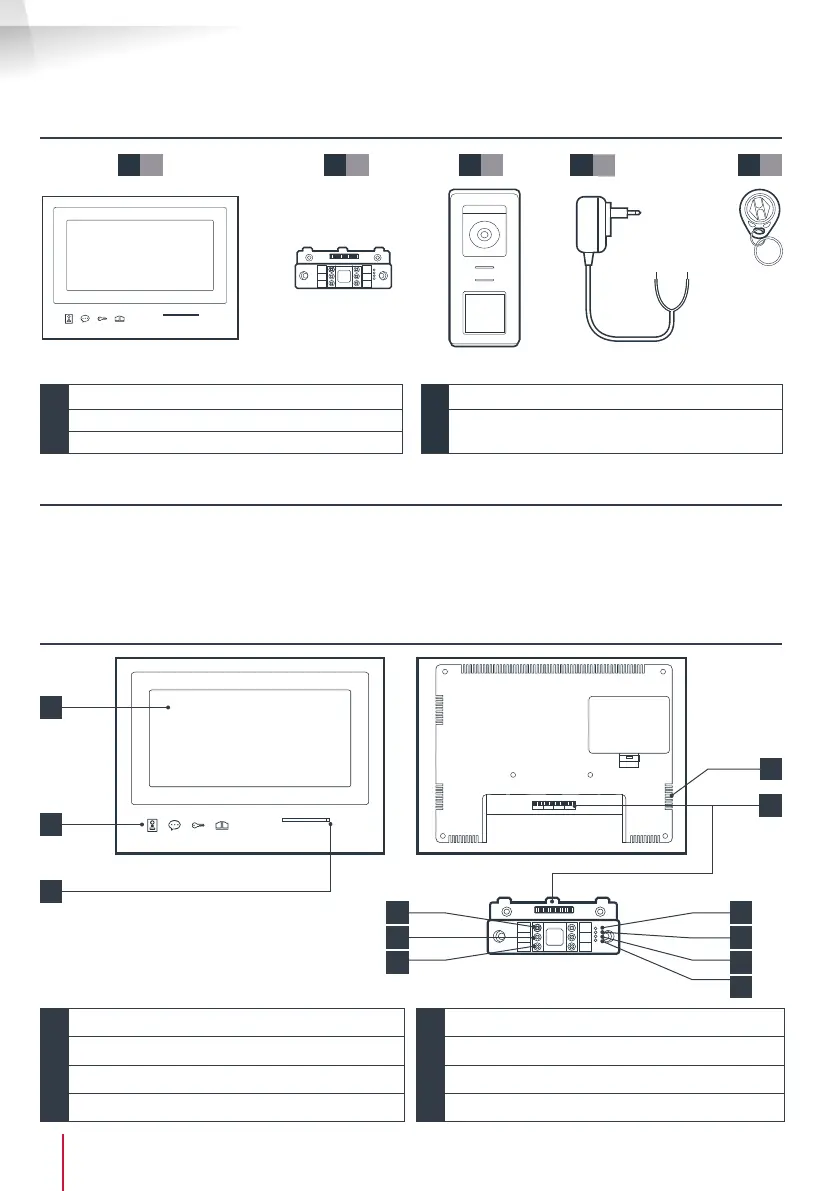

B - DESCRIPTION DU PRODUIT
1 - CONTENU DU KIT
2 - GÉNÉRALITÉ
Ce visiophone est composé d’un poste de réponse intérieur avec touches sensitives et d’une platine extérieure
avec interphone et caméra permettant de voir et communiquer avec le visiteur qui a sonné. Il est facile
d’installation puisque 2 ls sont nécessaires pour toutes les fonctions (sonnerie, vidéo, interphone, commandes
gâche et automatisme). Pour un usage efcace, veuillez lire attentivement ce manuel d’instructions.
3 - MONITEUR
4 Alimentation enchable
5 5 badges RFID : 2 utilisateurs (gris), 1 admin
(jaune), 1 badge- (rouge), 1 badge+(bleu)
1 Moniteur 7"
2 Support mural «smart»
3 Platine de rue et sa visière
1
x 1
5
x 5
3
x 1
2
x 1
4
x 1
1
6 9
4
8 11
12
5
2
3
GND
GND
GND
7 10
5
Connecteur
6
Rouge : Connexion à l’alimentation
7
Vert : Connexion avec la platine de rue
8
Bleu : Connexion au moniteur supplémentaire
1
Écran LCD 7 pouces
2
Boutons sensitifs
3
Microphone
4
Haut-parleur
