INTERCOM MET KLEUREN VIDEO
B - BESCHRIJVING VAN HET PRODUCT
9
Aansluitingslampje extra monitor
:
Rood = Aansluitingsfout
Blauw = Verbinding OK of geen scherm
aanwezig
10
Aansluitingslampje voeding
:
Rood = Aansluitingsfout
Blauw = Voeding correct aangesloten
11
Verbindingslampje straatunit
:
Rood = Omkering polariteit
Blauw = Bekabeling OK
12
Verbindingslampje straatunit
:
Rood = straatunit niet aangesloten (draden
zitten los of zijn kapot)*
Blauw = verbinding OK
* als het scherm gebruikt wordt als extra
scherm op een bestaande installatie en er
geen straatunit direct op dit extra scherm is
aangesloten, is dit volledig normaal

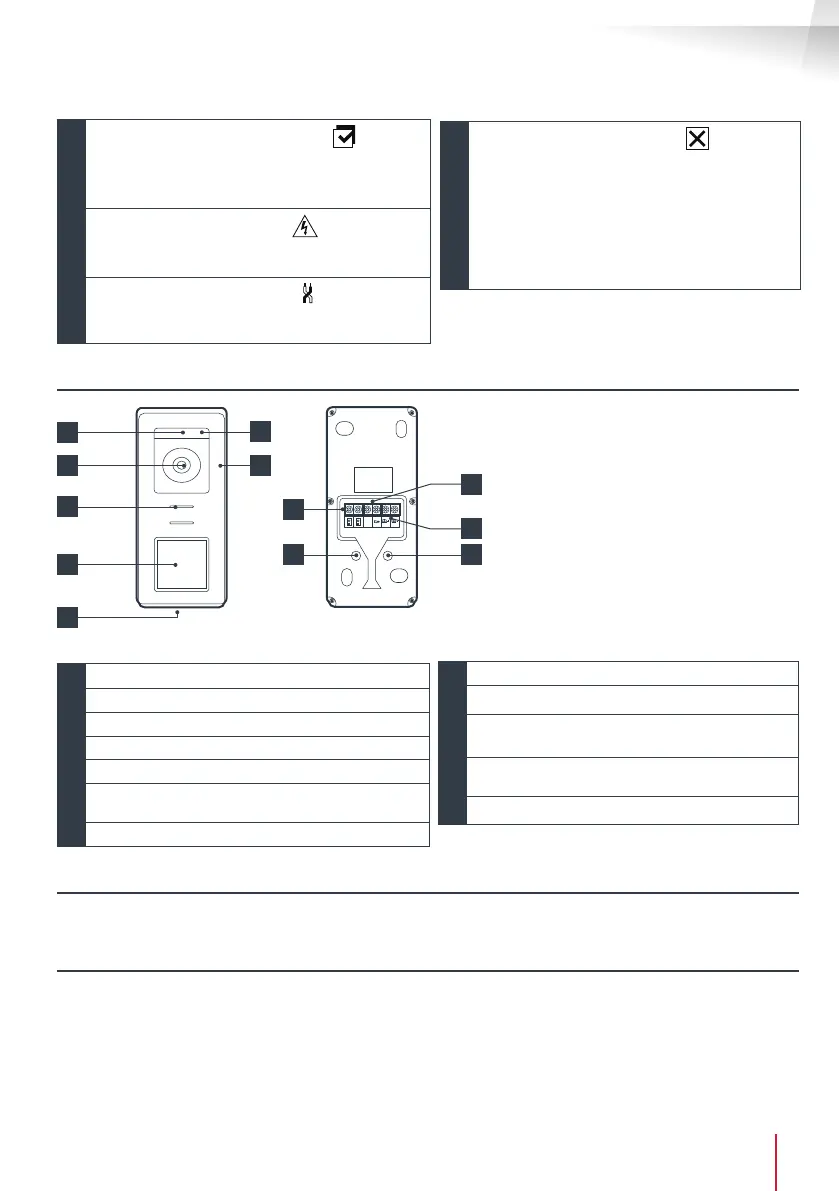

4 - STRAATUNIT
1
3 4
8
5
6
7
GND
9
10
1
Schemersensor
2
Witte leds (nachtzicht)
3
Cameralens
4
Microfoon
5
Luidspreker
6
Belknop met achtergrondverlichting en
leeszone van RFID-badges
7
Anti-inbraakbevestigingsschroef
8
Aansluiting van de monitor
9
Aansluiting van de elektrische slotplaat
10
Aansluiting van voltvrij contact
(poortmotorisering)
11
Instelling volume luidspreker (onder de
rubberen dop)
12
RFID-resetknop (onder de rubberen dop)
5 - MUURSTEUN
De monitor is voorzien voor bevestiging aan de muur. Een muursteun en schroefwerk zijn meegeleverd.
6 - NETWERKADAPTER
De kit wordt geleverd met een 230Vac 50 Hz/ 15Vdc 1A netwerkadapter voor de voeding van de
monitor. Gebruik geen andere modellen voeding, deze kunnen het apparaat onherstelbaar beschadigen
en de garantie annuleren. De kabel van de netwerkadapter niet doorsnijden of verlengen, omdat de
garantie hierdoor geannuleerd kan worden. Het 15V-draad van de adapter wordt aangegeven door de
aanwezigheid van een rode sticker +15V. De aardedraad van de adapter wordt aangegeven door de
aanwezigheid van een zwarte GND-sticker.
Opmerkingen:
• Als men op de belknop drukt, geeft
de monitor binnen een geluid af en
verschijnt het videobeeld.
• Om het naamkaartje te wijzigen,
moet de plastic bescherming
aan de voorzijde verwijderd
worden door een kleine platte
schroevendraaier te plaatsen in de
daarvoor bestemde kleine inkeping.
