INTERPHONE VIDÉO COULEUR
FR
12
www.mythomson.com

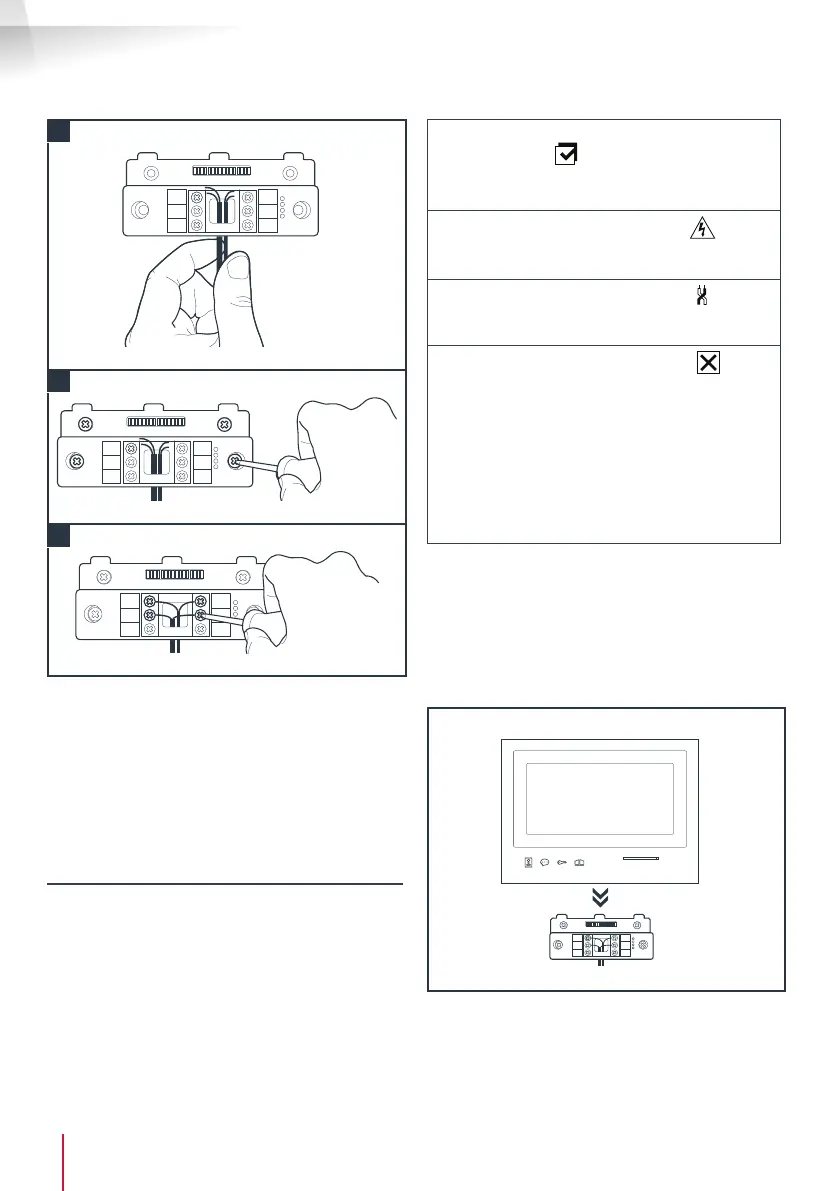

C - INSTALLATION
1
2
3
1. Passez les ls dans l’espace prévu à cet effet.
2. Fixez le support intelligent à l’aide de vis et
chevilles appropriées à la nature du support
(les vis et chevilles fournies conviennent pour
des murs en matériau plein).
3. Branchez les borniers de connexion en
respectant bien les couleurs.
4 - DIAGNOSTIC ET MONTAGE
• Une fois les connexions effectuées, avant de
mettre en place le moniteur, vérier l’état des
témoins du support intelligent :
Témoin de connexion moniteur
supplémentaire :
Rouge = Erreur de connexion
Bleu = Connexion OK ou moniteur absent
Témoin de connexion alimentation
:
Rouge = Erreur de connexion
Bleu = Alimentation correctement branchée
Témoin de connexion platine de rue
:
Rouge = Inversion de polarité
Bleu = Câblage OK
Témoin de connexion platine de rue
:
Rouge = platine de rue non connectée (ls
débranchés ou coupés)*
Bleu = connexion OK
* si le moniteur est utilisé comme moniteur
supplémentaire sur une installation existante
et qu’aucune platine de rue ne lui est
directement connectée c’est entièrement
normal
• Si tous les témoins du support intelligent sont de
couleur bleue (hormis éventuellement celui de la
platine de rue, voir ci-dessus), placer le moniteur
dans son logement. Contrôler l’installation dans le
cas contraire.
Attention : à cette étape, ne pas relier l’alimentation
au 230V AC.
