INTERCOM MET KLEUREN VIDEO
NL
12

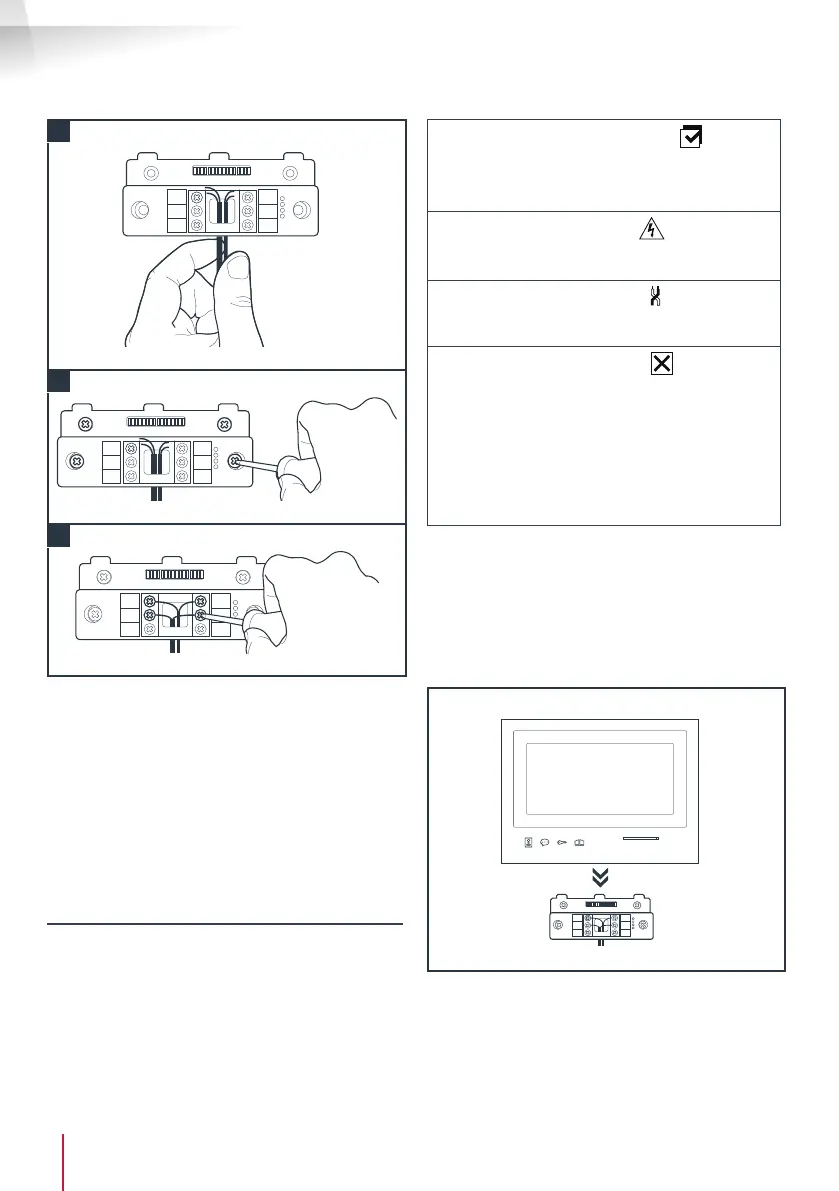

C - INSTALLATIE
1
2
3
1. Schuif de draden door de daarvoor bedoelde
openingen.
2. Maak de steun vast met behulp van geschikte
schroeven en bouten, aangepast aan het
materiaal (de bijgeleverde schroeven en bouten
zijn geschikt voor muren, in vol materiaal).
3. Sluit de verbindingszuilen aan waarbij de
verschillende kleuren correct in acht worden
genomen.
4 - DIAGNOSE EN MONTAGE
• Als de aansluitingen zijn uitgevoerd, controleert
u vóór het plaatsen van de monitor de status van
de verklikkerlampjes op de “smart” steun:
Aansluitingslampje extra monitor :
Rood = Aansluitingsfout
Blauw = Verbinding OK of geen scherm
aanwezig
Aansluitingslampje voeding
:
Rood = Aansluitingsfout
Blauw = Voeding correct aangesloten
Verbindingslampje straatunit
:
Rood = Omkering polariteit
Blauw = Bekabeling OK
Verbindingslampje straatunit
:
Rood = straatunit niet aangesloten (draden
zitten los of zijn kapot)*
Blauw = verbinding OK
* als het scherm gebruikt wordt als extra
scherm op een bestaande installatie en er
geen straatunit direct op dit extra scherm is
aangesloten, is dit volledig normaal
• Als alle lampjes van de “smart” steun blauw zijn
(behalve eventueel het lampje van de straatunit,
zie hierboven), plaatst u de monitor in de houder.
Controleer de installatie indien dit niet het geval is.
Let op: tijdens deze stap de voeding niet aansluiten
op 230V AC.
