THOMSON Smart Bracket II - Adattatore DI Alimentazione; Pulsantiera Esterna; Supporto a Parete

9
IT
IT
www.mythomson.com
VIDEOCITOFONO A COLORI
B - DESCRIZIONE DEL PRODOTTO
9
Spia collegamento monitor aggiuntivo
:
Rosso = Errore collegamento
Blu = Collegamento OK o monitor assente
10
Spia collegamento alimentazione
:
Rosso = Errore collegamento
Blu = Alimentazione collegata correttamente
11
Spia collegamento pulsantiera esterna
:
Rosso = Polarità invertita
Blu = Collegamento OK
12
Spia collegamento pulsantiera esterna
:
Rosso = pulsantiera esterna non collegata
(li scollegati o tagliati)*
Blu = Collegamento OK
* condizione del tutto normale se il monitor
viene utilizzato come monitor aggiuntivo su
un impianto esistente e nessuna pulsantiera
esterna è direttamente collegata al monitor

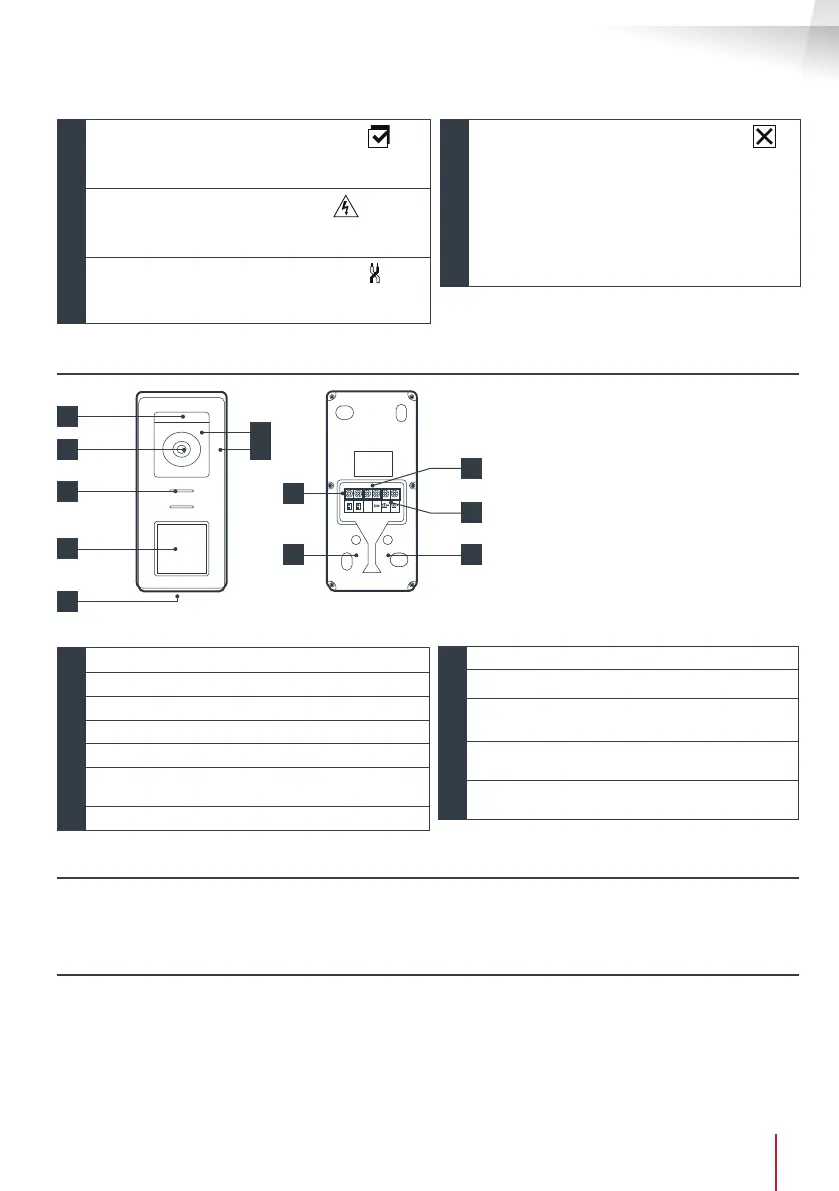

4 - PULSANTIERA ESTERNA
1
3 4
8
5
6
7
GND
GND
9
10
1
Sensore crepuscolare
2
Led bianco (visione notturna)
3
Obiettivo della telecamera
4
Microfono
5
Altoparlante
6
Pulsante di chiamata retroilluminato e area di
lettura dei badge RFID
7
Vite di ssaggio antifurto
8
Collegamento del monitor
9
Collegamento bocchetta elettrica
10
Collegamento contatto pulito
(motorizzazione cancello)
11
Regolazione volume altoparlante (sotto il
tappo in gomma)
12
Pulsante reset RFID (sotto il tappo in
gomma)
5 - SUPPORTO A PARETE
Il monitor è stato progettato per essere ssato a un muro. Il supporto e la viteria necessari sono in
dotazione.
6 - ADATTATORE DI ALIMENTAZIONE
Nel kit è incluso un adattatore 230Vac 50 Hz / 15Vdc 1A per l’alimentazione del monitor. Per non
correre il rischio di danneggiare irrimediabilmente il dispositivo e invalidare la garanzia si raccomanda
di non utilizzare altri tipi di adattatori. Non tagliare o prolungare il cavo dell'adattatore AC/DC, pena
l'annullamento della garanzia. Il lo 15V dell’adattatore è segnalato dalla presenza di un’etichetta rossa
con scritto +15V. Il lo di massa dell’adattatore è segnalato dalla presenza di un’etichetta con scritto
GND.
N.B.:
• Quando si preme il pulsante di
chiamata, il monitor all’interno
suona e viene visualizzato il video
ripreso dalla telecamera all’esterno.
• Per cambiare l’etichetta all’interno
del portaetichette, rimuovere la
protezione di plastica inlando
un piccolo cacciavite a taglio
nell’apposita intaccatura.
bob marley operat
11
2
12
