THOMSON Smart Bracket II - Diagnose und Montage

FARBVIDEO-GEGENSPRECHANLAGE
DE
12
www.mythomson.com

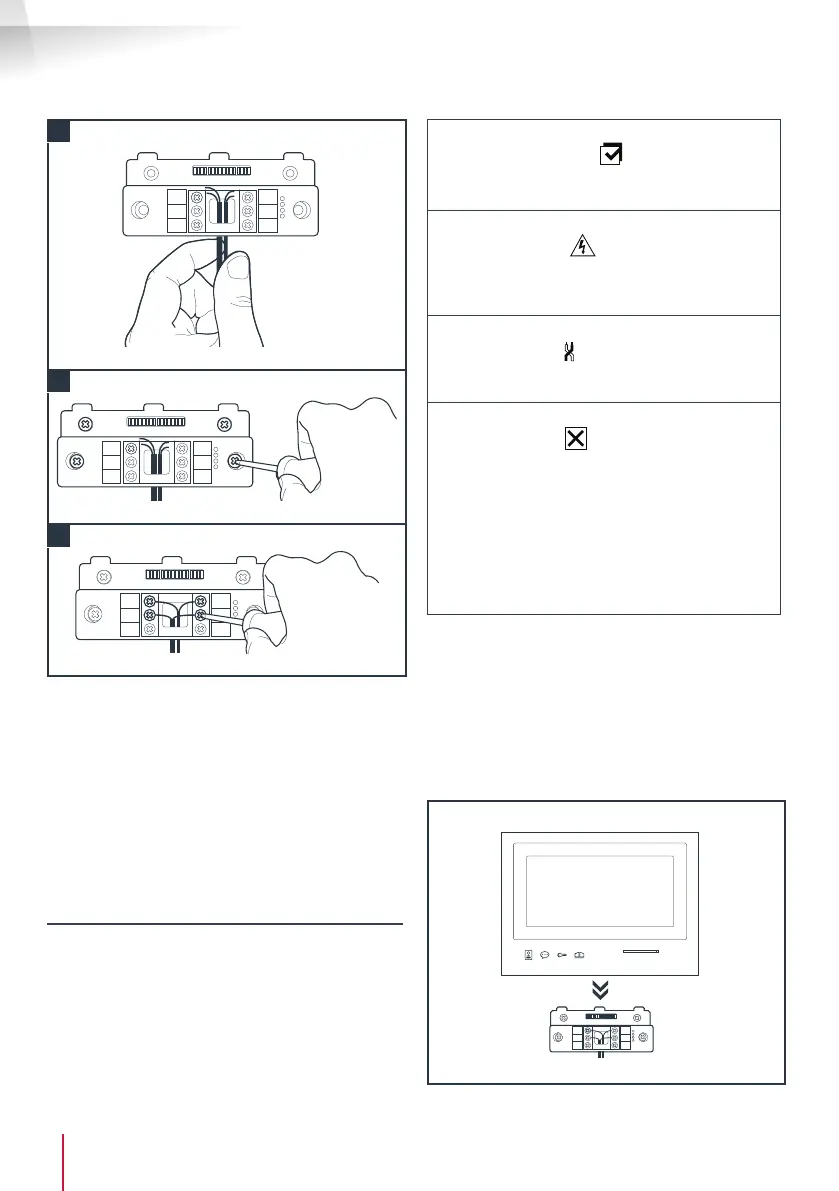

C - MONTAGE
1
2
3
1. Führen Sie die Drähte in den hierfür
vorgesehenen Bereich ein.
2. Verwenden Sie für die Befestigung der
intelligenten Halterung nur Schrauben und
Dübel, die für den Untergrund geeignet sind
(die mitgelieferten Schrauben und Dübel eignen
sich für massive Wände).
3. Schließen Sie die Klemmleisten an und achten
Sie dabei auf die Farben.
4 - DIAGNOSE UND MONTAGE
• Sobald die Verbindungen hergestellt wurden
und bevor der Monitor angebracht wird, prüfen
Sie den Zustand der Kontrollleuchten der
intelligenten Halterung:
Kontrollleuchte für Verbindung des
zusätzlichen Monitors :
Rot = Verbindungsfehler
Blau = Verbindung OK oder fehlender Monitor
Kontrollleuchte für Verbindung mit
Stromversorgung
:
Rot = Verbindungsfehler
Blau = Stromversorgung korrekt
angeschlossen
Kontrollleuchte für Verbindung der
Türsprechanlage
:
Rot = vertauschte Polarität
Blau = Verkabelung OK
Kontrollleuchte für Verbindung der
Türsprechanlage
:
Rot = Türsprechanlage nicht angeschlossen
(nicht angeschlossene oder abgetrennte
Drähte)*
Blau = Verbindung OK
* Das ist völlig normal, wenn der Monitor
als zusätzlicher Monitor einer bestehenden
Installation verwendet wird und er nicht direkt
mit einer Türsprechanlage verbunden ist.
• Leuchten sämtliche Kontrollleuchten
der intelligenten Halterung blau (eventuell
mit Ausnahme der Kontrollleuchte der
Türsprechanlage, vgl. oben), bringen Sie den
Monitor an seinem Platz an. Ist dies nicht der Fall,
die Anlage prüfen.
Achtung: In diesem Schritt die Stromversorgung
nicht an die 230V AC Stromquelle anschließen.
