INTERCOM MET KLEUREN VIDEO
NL
8
www.mythomson.com
GND
B - BESCHRIJVING VAN HET PRODUCT

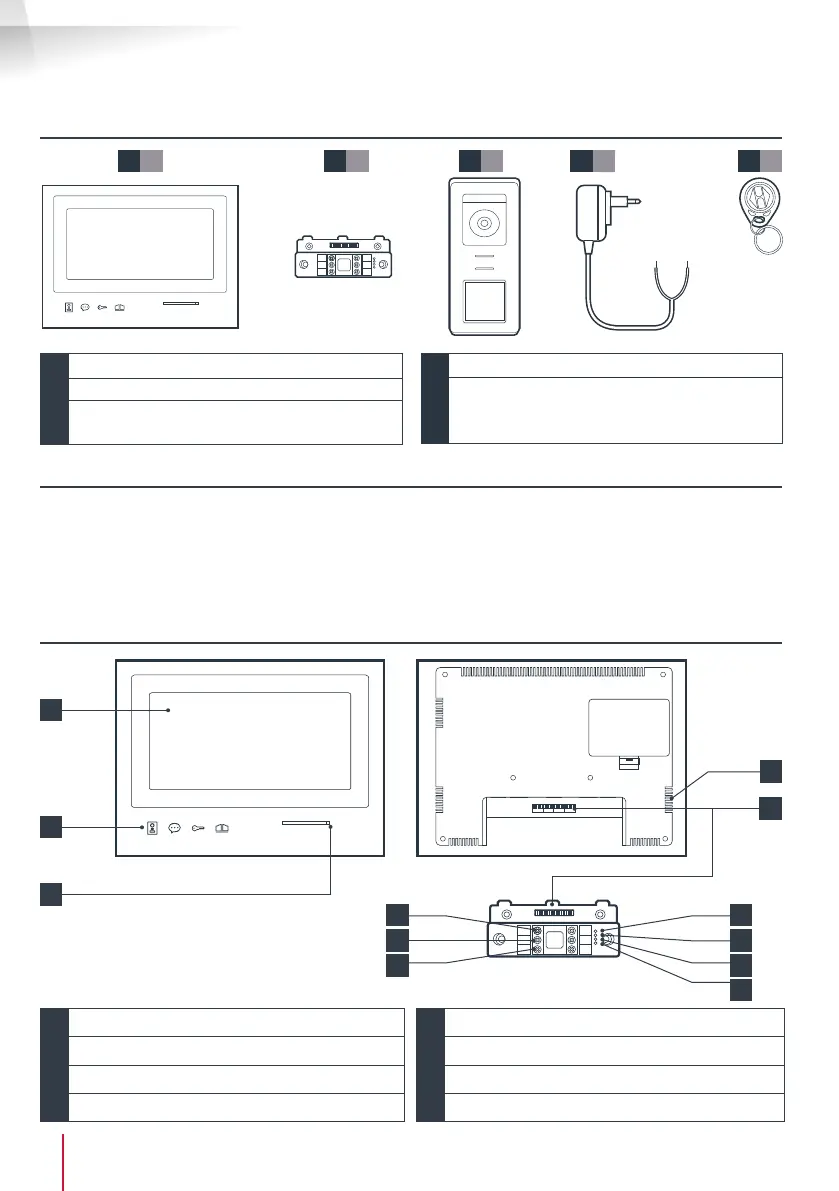

1 - INHOUD VAN DE KIT
2 - ALGEMEENHEID
Deze videofoon is samengesteld uit een reactiepost voor binnen met touch-control en een straatunit
met intercom en camera voor buiten, waarmee men de aanbellende bezoeker kan zien en waarmee
men met de bezoeker kan communiceren. Het apparaat is eenvoudig te installeren, omdat er voor alle
functies slechts 2 draden nodig zijn (beltonen, videobeelden, intercom en bediening van de slotplaat en
het automatisme). Lees deze handleiding aandachtig door voor effectief gebruik.
3 - MONITOR
4 Aansluitbare voeding
5 5 RFID-badges: 2 gebruikers (grijs),
1 beheerder (geel), 1 badge- (rood), 1
badge+(blauw)
1 Monitor 7"
2 “Smart” muursteun
3 Straatunit en bijbehorende
beschermingsoverkapping
1
x 1
5
x 5
3
x 1
2
x 1
4
x 1
1
6 9
4
8 11
12
5
2
3
GND
GND
GND
7 10
5
Connector
6
Rood: Aansluiting van de voeding
7
Groen: Aansluiting van de straatunit
8
Blauw: Aansluiting van de extra monitor
1
LCD-scherm 7 inch
2
Touch-control
3
Microfoon
4
Luidspreker
