INTERPHONE VIDÉO COULEUR
B - DESCRIPTION DU PRODUIT
9
Témoin de connexion moniteur
supplémentaire :
Rouge = Erreur de connexion
Bleu = Connexion OK ou moniteur absent
10
Témoin de connexion alimentation
:
Rouge = Erreur de connexion
Bleu = Alimentation correctement branchée
11
Témoin de connexion platine de rue
:
Rouge = Inversion de polarité
Bleu = Câblage OK
12
Temoin de connexion platine de rue
:
Rouge = platine de rue non connectée (ls
débranchés ou coupés)*
Bleu = connexion OK
* si le moniteur est utilisé comme moniteur
supplémentaire sur une installation existante et
qu’aucune platine de rue ne lui est directement
connectée c’est entièrement normal

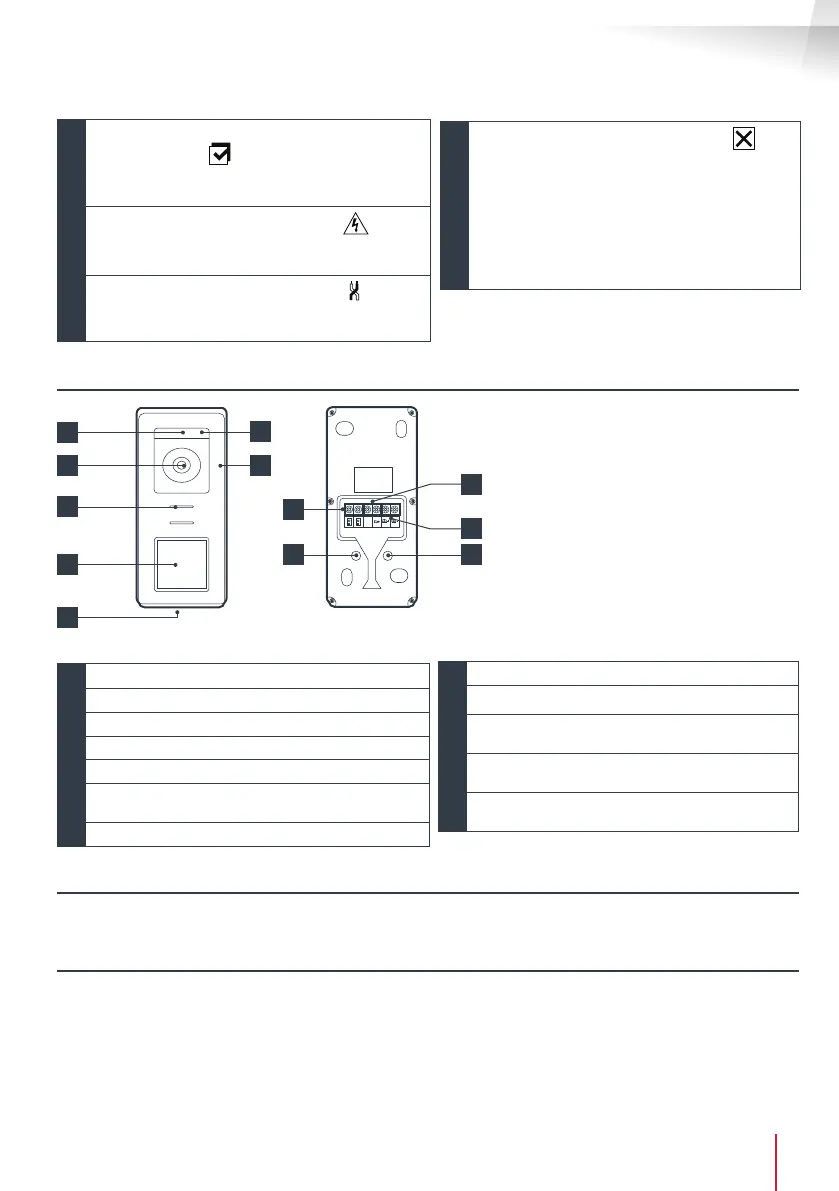

4 - PLATINE DE RUE
1
3 4
8
5
6
7
GND
GND
9
10
1
Capteur crépusculaire
2
LEDs blanche (vision de nuit)
3
Objectif de la caméra
4
Microphone
5
Haut-parleur
6
Bouton d'appel rétro éclairé et zone de lecture
des badges RFID
7
Vis antivol de xation
8
Branchement du moniteur
9
Branchement de la gâche électrique
10
Branchement du contact sec (motorisation
de portail)
11
Réglage volume haut parleur (sous le
bouchon en caoutchouc)
12
Bouton reset RFID (sous le bouchon en
caoutchouc)
5 - SUPPORT MURAL
Le moniteur est prévu pour être xé au mur. Un support mural et la visserie nécessaire sont fournis.
6 - ADAPTATEUR SECTEUR
Un adaptateur secteur 230Vac 50 Hz/ 15Vdc 1A est fourni dans le kit pour l’alimentation du moniteur. Ne pas
utiliser d’autres modèles d’alimentation sous risque de détériorer irrémédiablement l’appareil et annuler la
garantie. Ne pas sectionner ou rallonger le l de l’adaptateur secteur sous peine d’annulation de la garantie. Le
l 15V de l'adaptateur est signalé par la présence d'une étiquette rouge +15V. Le l de masse de l'adaptateur est
signalé par la présence d'une étiquette noire GND.
Notes :
• Lorsque l’on appuie sur le bouton
d’appel, le moniteur sonne à
l’intérieur et la vidéo s’afche.
• Pour changer l'étiquette du
porte nom, retirer la protection
plastique en façade en glissant
dans l'encoche prévue à cet effet
un petit tournevis plat..
