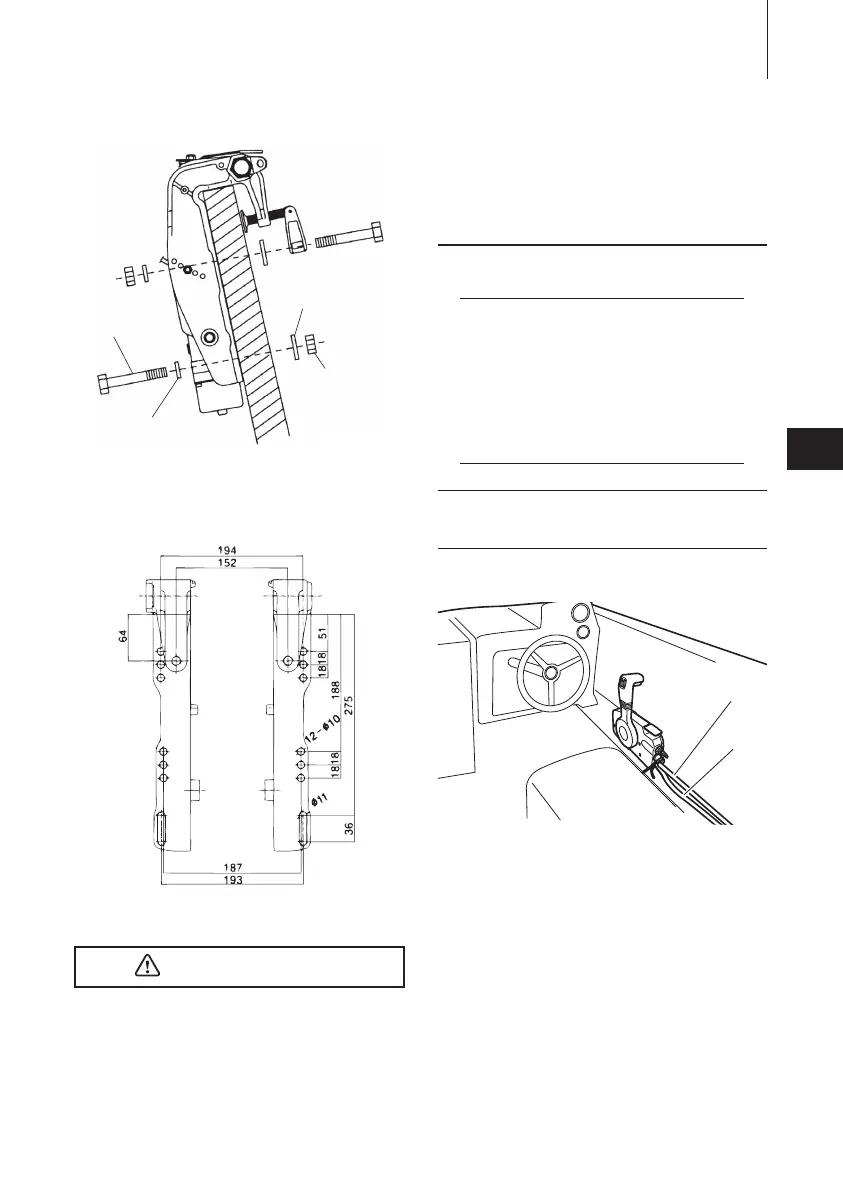

INSTALACIÓN 25
5
1. Perno (12 × 105)
2. Arandela (diámetro pequeño)
3. Tuerca
4. Arandela (diámetro grande)
Vista A
ENOW00008-A
z Los pernos de montaje deben instalarse
con la cabeza del perno en la superficie
interior del espejo de popa. Los pernos
de montaje instalados con el extremo
roscado en el interior de la superficie del
espejo de popa pueden provocar daños
personales.
z Apriete los pernos suficientemente, ya
que de lo contrario se podría caer del
fueraborda.
ENON00003-0
Notas
1. Antes de apretar los pernos aplique un
agente de sellado, como silicona, entre
los pernos y los agujeros en el espejo
de popa.
2. Asegúrese de apretar las tuercas de los
pernos de montaje con el par de apriete
especificado.
(30 Nm (3.0 kgf) 13 ft-lb)
ENOM00840-0
ENOW00850-0
Ubicación de la caja de control remoto
Instale la caja de control remoto en una
posición a la que se pueda acceder
fácilmente para manejar los controles.
Asegúrese de que no hay obstáculos que
puedan interferir en el funcionamiento del
cable del control remoto.
1. Cable del cambio
2. Cable del acelerador
3. Mazo de cables B
PRECAUCIÓN
3
1
4
2
ENOF00507-A
ENOF00508-0
2. Instalación del dispositivo de
control remoto
