INSTALLATION 25
5

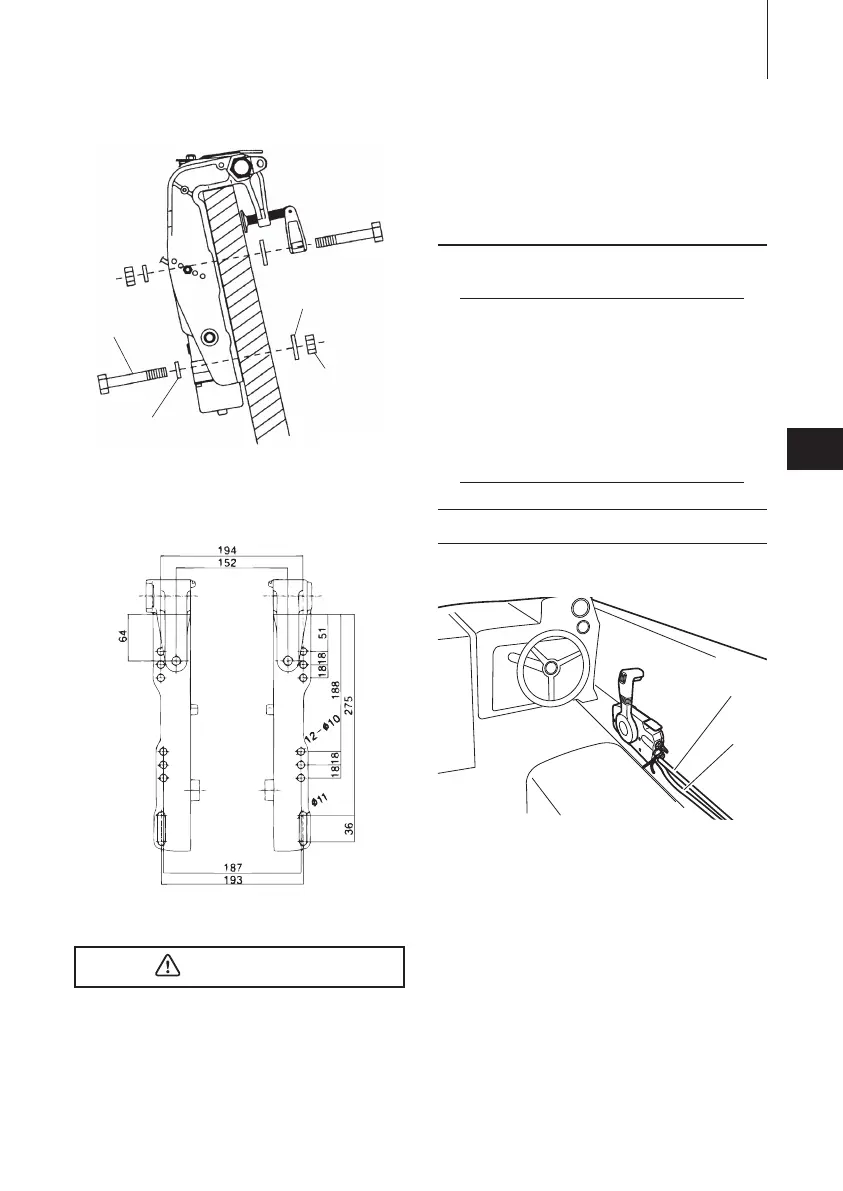

1. Schraube (12 x 105)
2. Unterlegscheibe (kleiner Durchmesser)
3. Mutter
4. Unterlegscheibe (großer Durchmesser)
Ansicht A
ENOW00008-A
z Die Köpfe der Befestigungsschrauben
sind auf der Spiegelinnenseite zu
montieren. Montierte
Befestigungsschrauben mit dem
Gewindeende an der Spiegelinnenseite
können zu Verletzungen führen.
z Ziehen Sie die Schrauben ausreichend
fest, um das Loslösen von dem
Außenbord zu vermeiden.
ENON00003-0
Anmerkungen
1. Tragen Sie zwischen den Schrauben
und dem Bootsspiegel eine Dichtmasse
wie z. B. Silikon auf, bevor Sie die
Schrauben festziehen.
2. Versichern Sie sich, dass die Muttern
der Befestigungsschrauben mit dem
entsprechenden Drehmoment
angezogen werden.
(30 Nm (3.0 kgf) 13 ft-lb)
ENOM00840-0
ENOW00850-0
Position Fernschaltbox
Installieren Sie die Fernschaltbox in einer
Position, in der sie einfach zugänglich und
zu bedienen ist.
Versichern Sie sich, dass es keine
Hindernisse gibt, die den Betrieb mit dem
Seilzug der Fernschaltbox behindern
könnten.
1. Seilzug für die Schaltung
2. Seilzug der Drosselklappe
3. Kabelbaum B
VORSICHT
3
1
4
2
ENOF00507-A
ENOF00508-0
2. Einbau der Fernschaltbox
