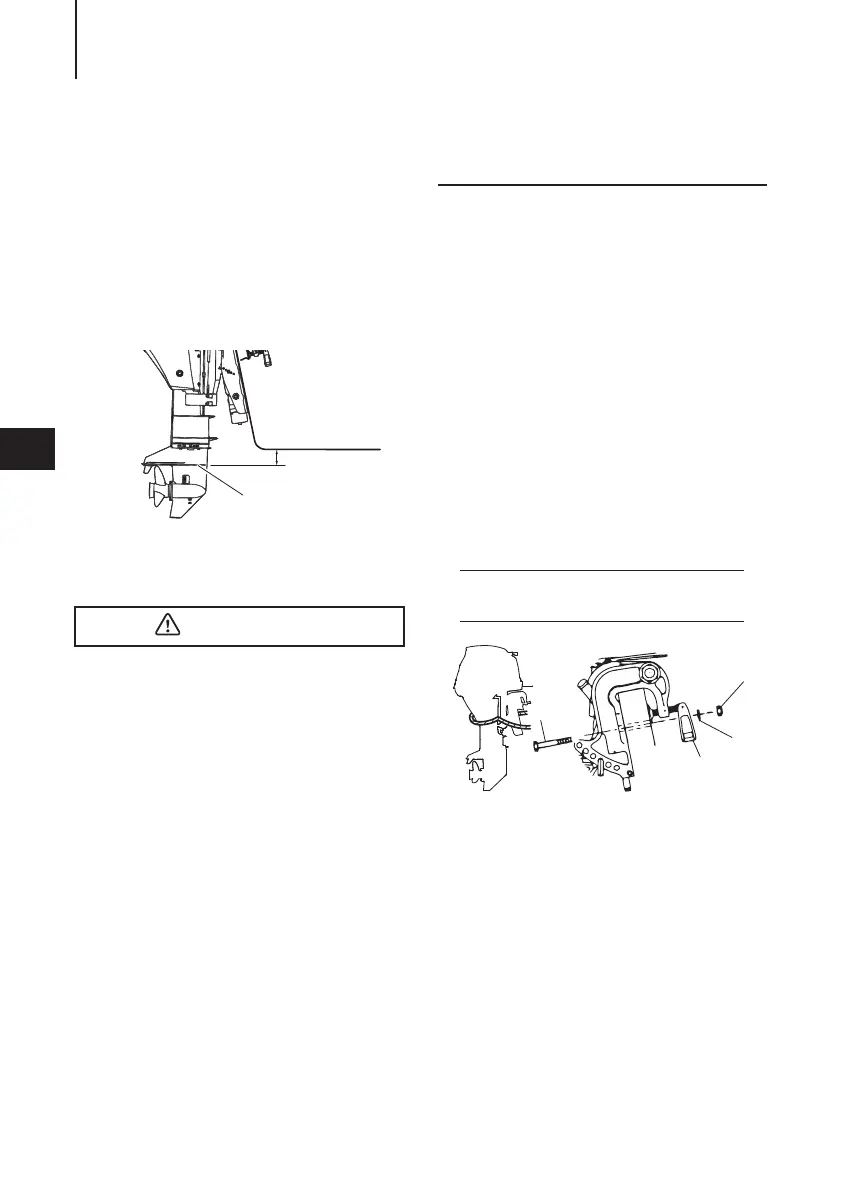

INSTALLATION24
5
ENOM00026-0
Spiegelanpassung
Achten Sie darauf, dass die
Antikavitationsplatte des
Außenbordmotors 5–25 mm (0.2–1 in)
unter dem Bootsrumpf ist.
Wenn dies aufgrund Ihrer Bootsform nicht
möglich ist, kontaktieren Sie bitte Ihren
Vertragshändler.
1. Bootsrumpf
2. Antikavitationsplatte
ENOW00007-0
z Bevor Sie einen Probelauf starten,
kontrollieren Sie, ob das Boot mit seiner
maximalen Ladekapazität
ordnungsgemäß im Wasser liegt.
Kontrollieren Sie am
Antriebswellengehäuse den Stand der
Wasseroberfläche. Wenn die
Wasseroberfläche in die Nähe der
unteren Motorenabdeckung kommt,
kann Wasser in die Zylinder des Motors
eindringen.
z Eine falsche Höhe bei der Montage des
Außenborders oder Gegenstände unter
Wasser sowie das Schiffsrumpfdesign,
die Bedingungen der Rumpfoberfläche
oder Zubehör unter Wasser können dazu
führen, das bei der Fahrt Wasser durch
eine Öffnung der unteren
Motorabdeckung in den Motorraum
gelangt. Sollte der Motor diesen
Bedingungen längere Zeiträume
ausgesetzt sein, kann dies zu
schwerwiegenden Motorschäden
führen.
ENOM00830-A
Befestigungsschrauben
Manueller Neigungs-Typ
1. Um den Motor am Boot zu befestigen,
ziehen Sie die Klemmschrauben durch
Drehen der Griffe an.
Benutzen Sie weiterhin die
Montageschrauben, um die
Spiegelhalterung des Außenborders
am Bootsspiegel zu befestigen.
Sichern Sie den Außenborder mit
einem Seil, um zu vermeiden, dass der
Motor über Bord geht.
ENON00002-0
Anmerkung
Ein Seil gehört nicht zur
Standardausrüstung.
1. Schraube (8 x 85)
2. Mutter
3. Unterlegscheibe
4. Klemmschraube
PTT-Typ
1. Um den Außenbordmotor am Boot
anzubringen, verwenden Sie die
Schrauben, um die Halterung des
Außenborders am Bootsspiegel zu
sichern.
VORSICHT
1
2
5−25 mm
(0.2−1 in)
ENOF01408-0
1
4
2
3
