3. INSTALLATION
3. INSTALLAZIONE

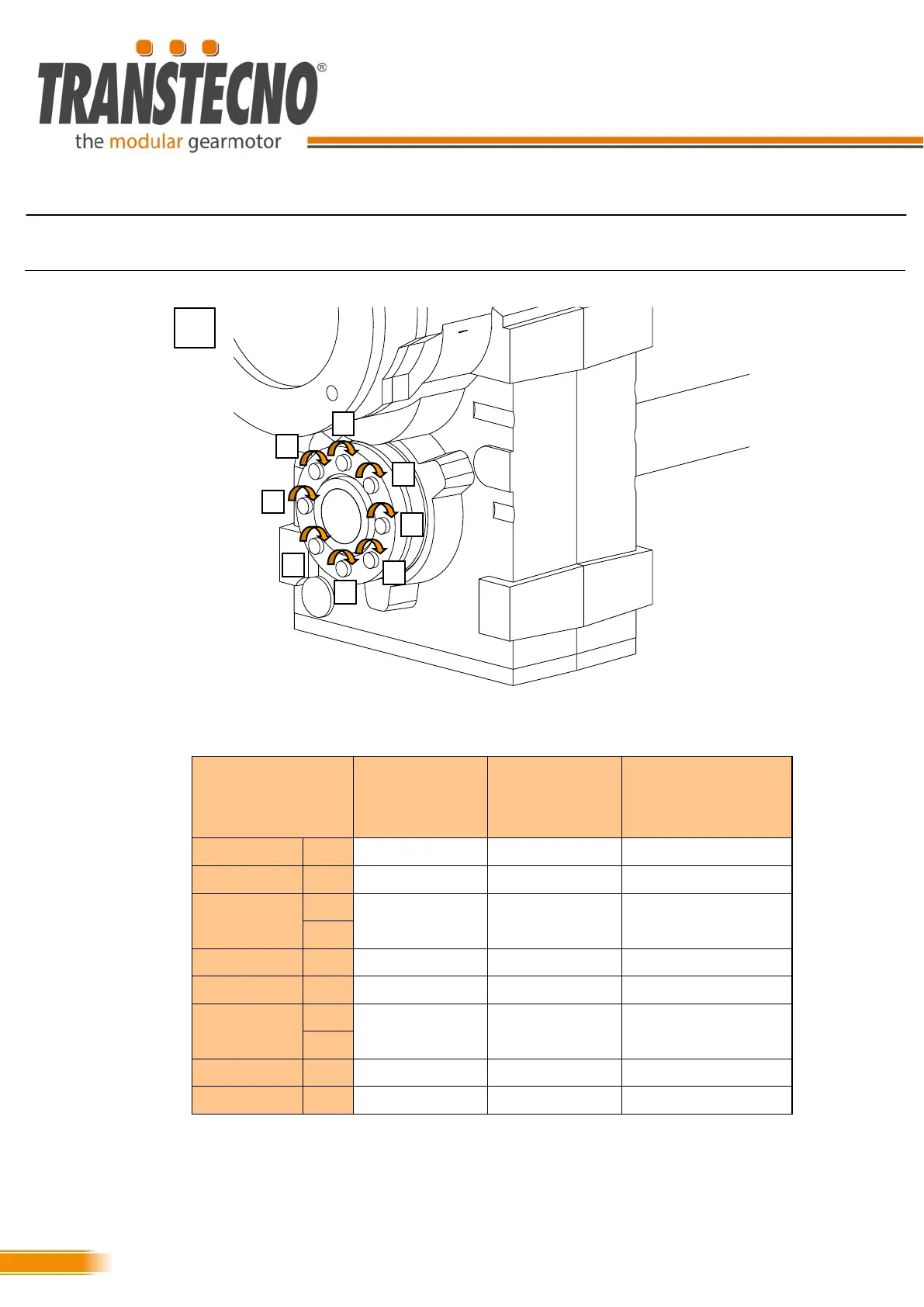

3.13 Shrink disk assembly
3.13 Montaggio del giunto calettatore
4
1
2
3
4
5
6
7
8
n° viti
Screws n°
Tipo viti
Screws type
Coppia serraggio
Tightening torque
[ Nm ]
ATS 902/3 G35 7 M6 11,8
ATS 912/3 G40 8 M6 11,8
ITS 922/3
G40
8 M6 11,8
G45
ITS 932/3 G50 10 M6 11,8
ITS 942/3 G60 7 M8 29,4
ITB 423
G40
8 M6 11,8
G45
ITB 433 G50 10 M6 11,8
ITB443 G60 7 M8 29,4
