ZED-F9R-Integration manual

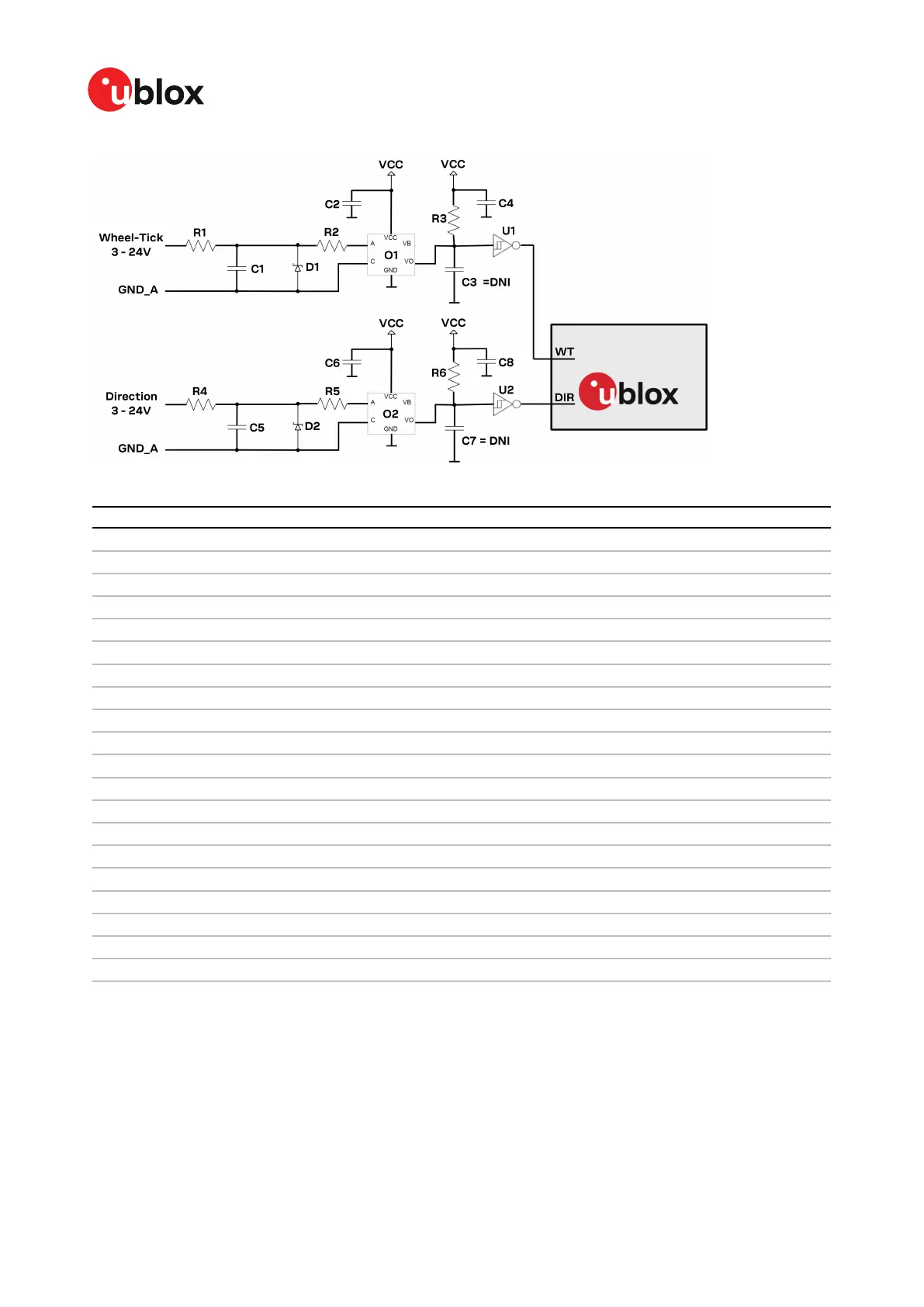

Figure 37: Example WT and DIR design
ID Description
R1 RES THICK FILM CHIP 0603 3K3 5% 0.1W
R2 RES THICK FILM CHIP 0603 470R 5% 0.1W
R3 RES THICK FILM CHIP 0603 910R 5% 0.1W
R4 RES THICK FILM CHIP 0603 3K3 5% 0.1W
R5 RES THICK FILM CHIP 0603 470R 5% 0.1W
R6 RES THICK FILM CHIP 0603 910R 5% 0.1W
C1 CAP CER X7R 0603 1N 10% 25V
C2 CAP CER X7R 0603 100N 10% 10V
C3 CAP CER X7R 0603 22N 10% 10V
C4 CAP CER X7R 0603 100N 10% 10V
C5 CAP CER X7R 0603 1N 10% 25V
C6 CAP CER X7R 0603 100N 10% 10V
C7 CAP CER X7R 0603 22N 10% 10V
C8 CAP CER X7R 0603 100N 10% 10V
D1 VOLTAGE REGULATOR DIODE FAIRCHILD BZX84 SOT23 6V2 0.2A
D2 VOLTAGE REGULATOR DIODE FAIRCHILD BZX84 SOT23 6V2 0.2A
O1 OPTOCOUPLER LVTTL/LVCMOS COMPATIBLE AVAGO HCPL-070L-000E SO8
O2 OPTOCOUPLER LVTTL/LVCMOS COMPATIBLE AVAGO HCPL-070L-000E SO8
U1 TINY LOGIC UHS INVERTER WITH SCHMITT TRIGGER FAIRCHILD NC7SZ14 SOT23-5
U2 TINY LOGIC UHS INVERTER WITH SCHMITT TRIGGER FAIRCHILD NC7SZ14 SOT23-5
Table 31: WT and DIR example
4.5 Antenna
The ZED-F9R requires an active antenna with an integrated LNA to ensure good performance under
nominal signal reception.
When implementing a custom antenna installation, it is recommended that an OEM active antenna
module be used that meets our specification. Implementing a custom active antenna design is an
