50

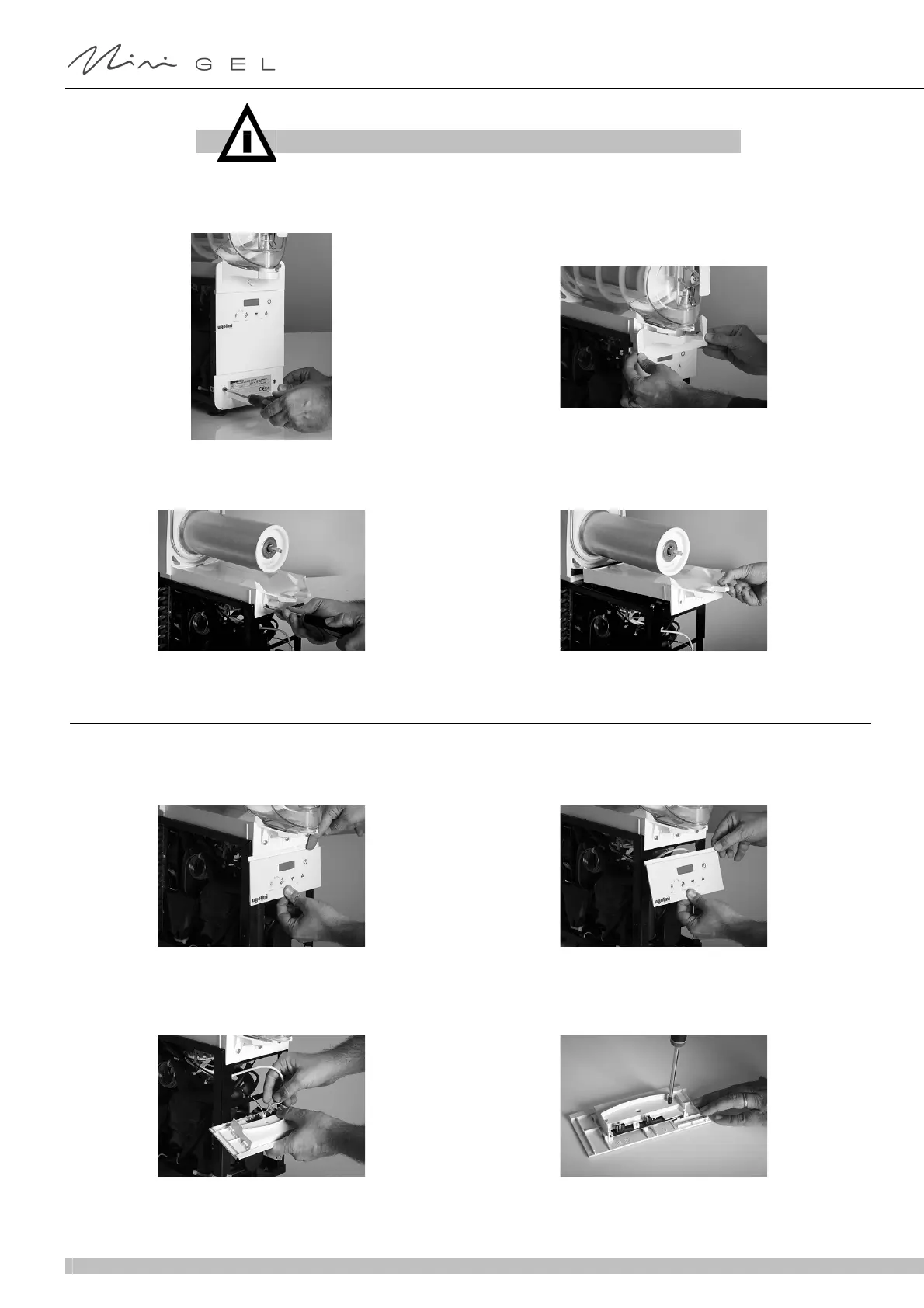

3 Dévisser les vis et enlever le panneau avant. Puis enlever le couvercle d'évacuation de l’eau de condensation.
4 Après avoir remis le couvercle, le bac et le mélangeur en place, dévisser les vis de fixation du plateau de récupération de l'eau
de condensation et enlever ce dernier en l'extrayant par la partie avant.
10. 2 DEMONTAGE DES CARTES DE CIRCUITS IMPRIMES
1 Enlever le logement du panneau de commandes en le poussant vers le bas.
2 Débrancher tous les connecteurs à l’arrière du circuit imprimé. Dévisser les vis de fermeture du logement, puis enlever le circuit.
3 Pour enlever le circuit imprimé, déconnecter tous les connecteurs avant de tirer les deux crans latéraux vers le bas et d'extraire
IMPORTANT
Les panneaux latéraux ne peuvent être enlevés si le panneau arrière n’a pas été
préalablement démonté.
