Il presente Manuale di Servizio è destinato esclusivamente all’uso interno da parte del produttore, al suo servizio assisten-
za tecnica o, comunque, a persone con qualifica similare, in modo da prevenire ogni rischio.
Nel presente manuale sono descritte le procedure di regolazione, manutenzione e riparazione del distributore. Per le ope-
razioni di uso ordinario a cura dell’operatore fare riferimento al Manuale d’Istruzioni fornito con ogni distributore.
1 DESCRIZIONE DELL’APPARECCHIO

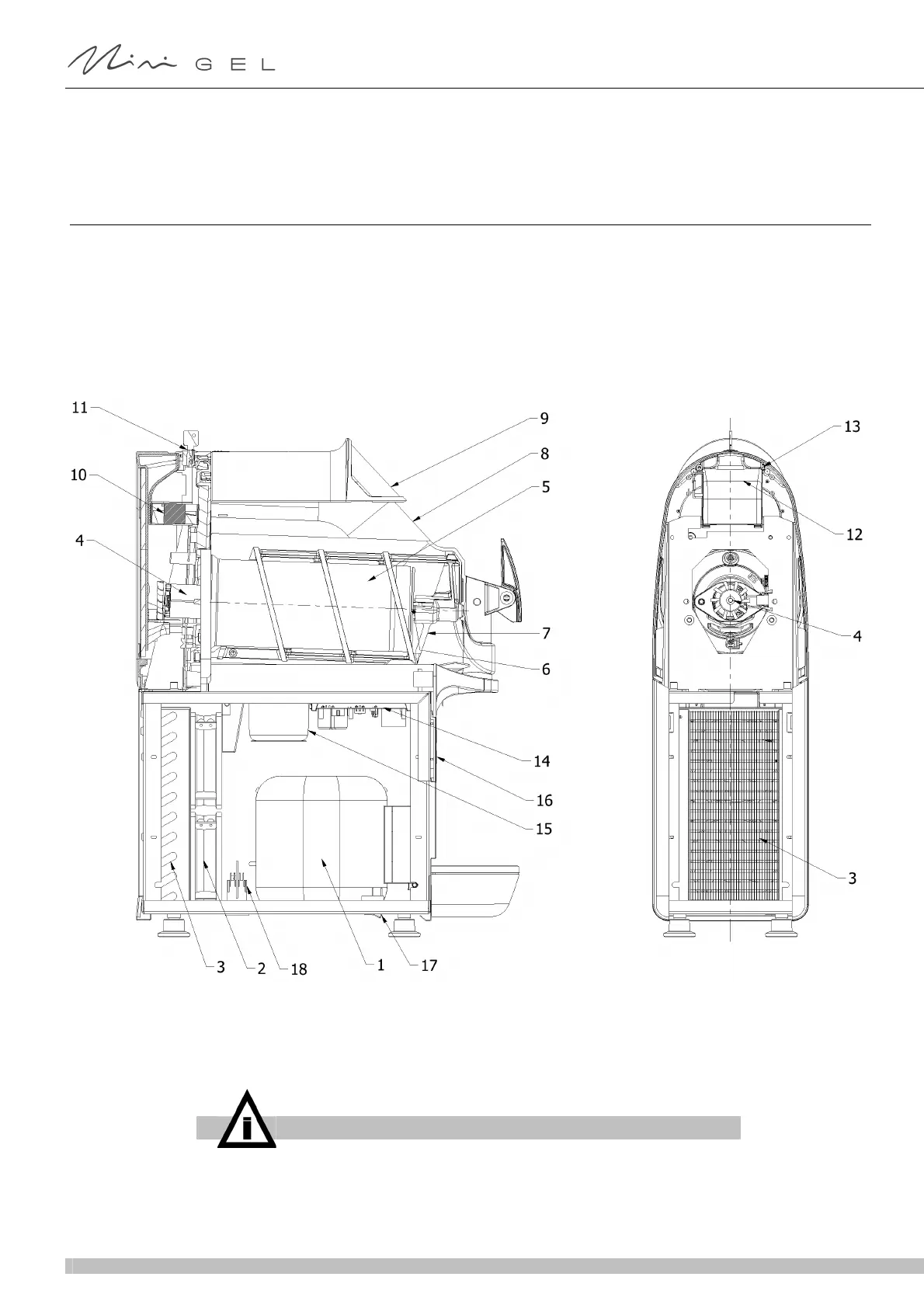

Il presente distributore è destinato alla produzione di bevande ghiacciate o gelate quali per esempio granite, sorbetti e gelati. Nella
parte inferiore del distributore si trova il sistema di refrigerazione composto da un compressore (1), un condensatore (3), i relativi
ventilatori (2) ed un’elettrovalvola per l’apertura e chiusura del circuito di raffreddamento. Nella parte inferiore del distributore trovano
inoltre le schede elettroniche destinate al controllo del funzionamento (14) e (16) ed il trasformatore di alimentazione (15) tanto delle
schede elettroniche quanto del motoriduttore per l’azionamento dei mescolatori.
Nella parte superiore si trova il contenitore trasparente (8) destinato al prodotto da preparare all’interno del quale si trovano il me-
scolatore (7) ed il cilindro evaporatore (5) cioè l’organo destinato a raffreddare il prodotto. Inoltre nella parte posteriore, si trovano il
motore elettrico (4) ed il riduttore destinati a muovere il mescolatore, il ventilatore di sbrinamento del contenitore (10) ed infine le
eventuali lampade led.
figura 1
Il distributore è poi dotato di un interruttore generale di accensione collocato nella parte inferiore del telaio sul lato sinistro. Oltre a
ciò ogni contenitore è dotato di un pannello di comando, collocato al di sotto del rubinetto di erogazione, le cui funzioni sono descritte
nel seguito.
IMPORTANTE
Sui distributori a più contenitori il tasto di accensione (A) e la relativa spia (B)
sono presenti solo sul pannello di comando del contenitore di destra ma il loro
funzionamento ha effetto sull’intero apparecchio. Premendo il tasto (A) sarà
quindi possibile accendere e spegnere tutti i contenitori e, se presenti, accen-
dere e spegnere tutte le luci.
