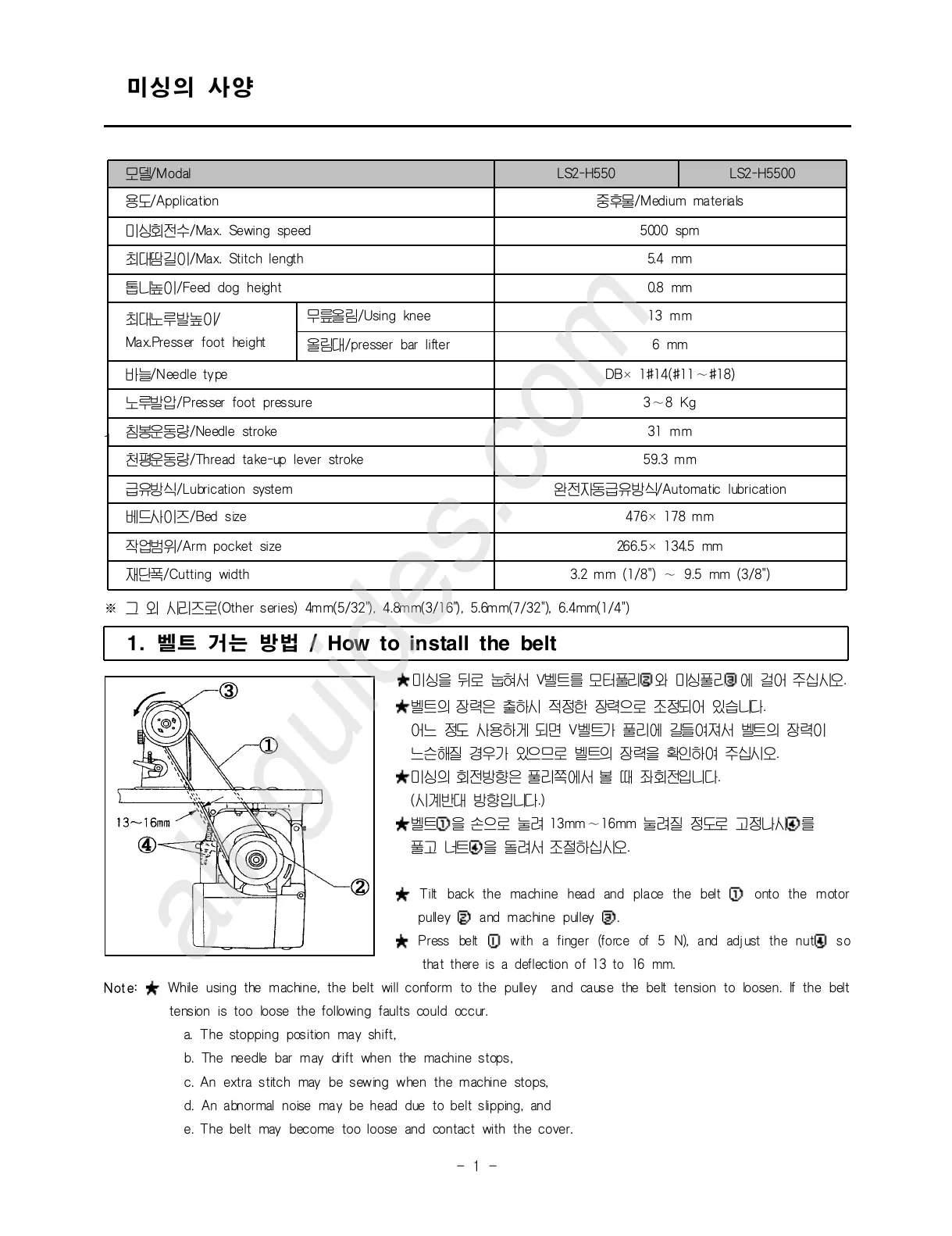

모델/Modal LS2-H550 LS2-H5500
용도/Application 중후물/Medium materials
미싱회전수/Max. Sewing speed 5000 spm
최대땀길이/Max. Stitch length 5.4 mm
톱니높이/Feed dog height 0.8 mm
최대노루발높이/
Max.Presser foot height
무릎올림/Using knee 13 mm
올림대/presser bar lifter 6 mm
바늘/Needle ty pe DB× 1#14(#11∼#18)
노루발압/Presser foot pressure 3∼8 Kg
침봉운동량/Needle stroke 31 mm
천평운동량/Thread take-up lever stroke 59.3 mm
급유방식/Lubrication system 완전자동급유방식/Automatic lubrication
베드사이즈/Bed size 476× 178 mm
작업범위/Arm pocket size 266.5× 134.5 mm
재단폭/Cutting width 3.2 mm (1/8") ∼ 9.5 mm (3/8")
미싱의 사양
※ 그 외 시리즈로(Other series) 4mm(5/32"), 4.8mm(3/16"), 5.6mm(7/32"), 6.4mm(1/4")
1. 벨트 거는 방법 / How to install the belt
★미싱을 뒤로 눕혀서 V벨트를 모터풀리②와 미싱풀리③에 걸어 주십시오.
★벨트의 장력은 출하시 적정한 장력으로 조정되어 있습니다.
어느 정도 사용하게 되면 V벨트가 풀리에 길들여져서 벨트의 장력이
느슨해질 경우가 있으므로 벨트의 장력을 확인하여 주십시오.
★미싱의 회전방향은 풀리쪽에서 볼 때 좌회전입니다.
(시계반대 방향입니다.)
★벨트①을 손으로 눌려 13mm∼16mm 눌려질 정도로 고정나사④를
풀고 너트④을 돌려서 조절하십시오.
★ Tilt back the machine head and place the belt ① onto the motor
pulley ② and machine pulley ③.
★ Press belt ① with a finger (force of 5 N), and adjust the nut④ so
that there is a deflection of 13 to 16 mm.
Note:
★
While using the machine, the belt will conform to the pulley and cause the belt tension to loosen. If the belt
tension is too loose the following faults could occur.
a. The stopping position may shift,
b. The needle bar may drift when the machine stops,
c. An extra stitch may be sewing when the machine stops,
d.
An abnormal noise may be head due to belt slipping, and
e. The belt may become too loose and contact with the c ove r.
