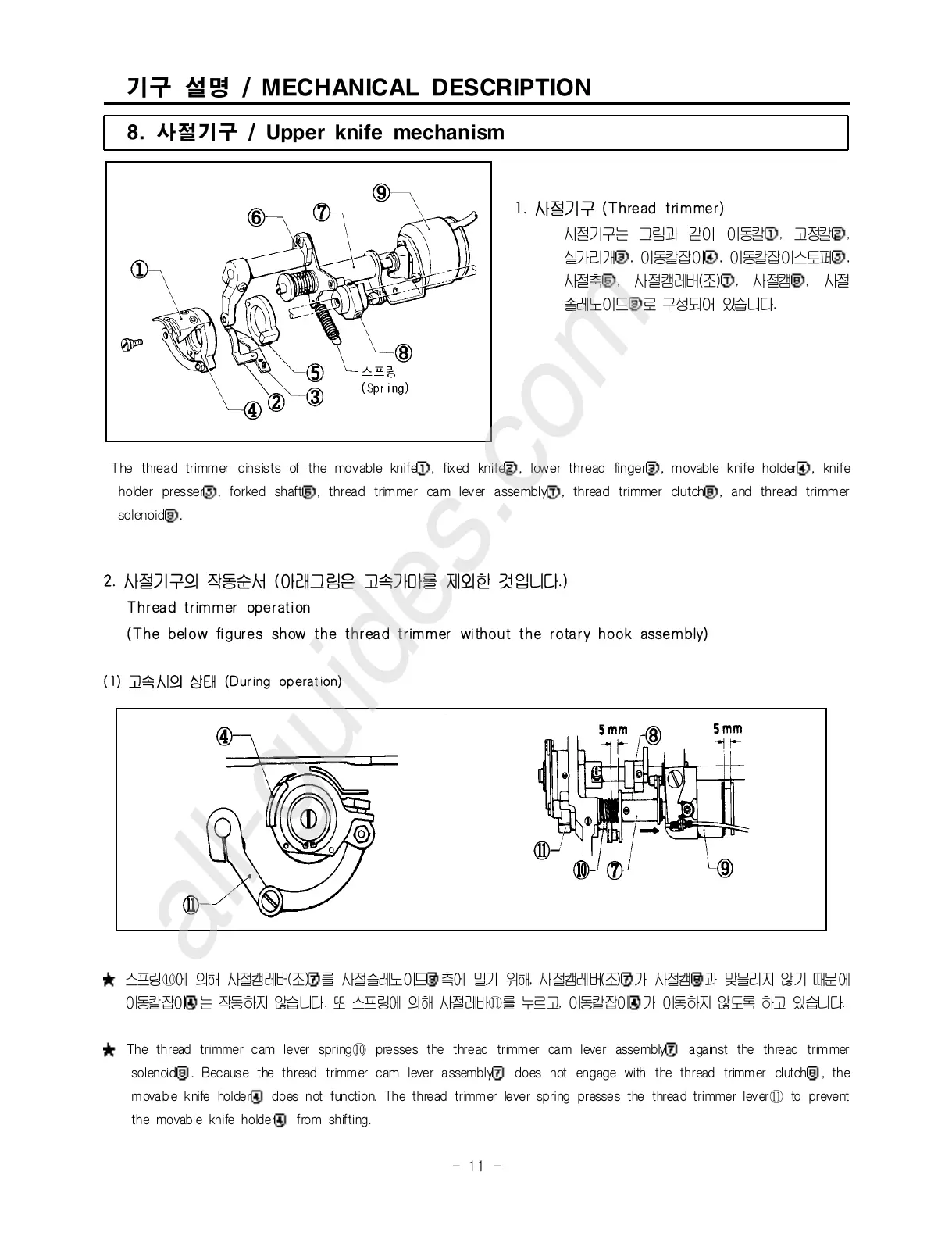

8. 사절기구 / Upper knife mechan ism
기구 설명 / M ECHANICAL DESCRIPTION
1. 사절기 구 (Thread trimmer)
사절기구는 그림과 같이 이동칼①, 고정칼②,
실가리개③, 이동칼잡이④, 이동칼잡이스토퍼⑤,
사절축⑥, 사절캠레버(조)⑦, 사절캠⑧, 사절
솔레노이드⑨로 구성되어 있습니다.
The thread trimmer cinsists of the movable knife①, fixed knife②, lower thread finger③, movable knife holder④, knife
holder presser⑤, forked shaft⑥, thread trimmer cam lever assembly⑦, thread trimmer clutch⑧, and thread trimmer
solenoid⑨.
2. 사절기 구의 작동순서 (아래그림은 고속가마를 제외 한 것 입니다.)
Thread trimmer operation
(The below figures show the thread trimmer without the rotary hook assembly)
(1) 고속 시의 상태 (During op eration)
★ 스프링ꊉꊒ에 의해 사절캠레버(조)⑦를 사절솔레노이드⑨측에 밀기 위해, 사절캠레버(조)⑦가 사절캠 ⑧과 맞물리지 않기 때문에
이동칼잡이④는 작동 하지 않습니다 . 또 스프링에 의해 사절레바ꊉꊓ를 누르 고, 이동칼 잡이④가 이동하지 않 도록 하고 있습니다.
★ The thread trimmer cam lever springꊉꊒ presses the thread trimmer cam lever assembly⑦ against the thread trimmer
solenoid⑨. Becaus e the thread trimm er c am lever a ssembly⑦ does not engage with the thread trimmer clutch⑧, the
movable knife holder④ does not function. The thread trimmer lever spring presses the thread trimmer leverꊉꊓ to prevent
the movable knife holder④ from shifting.
