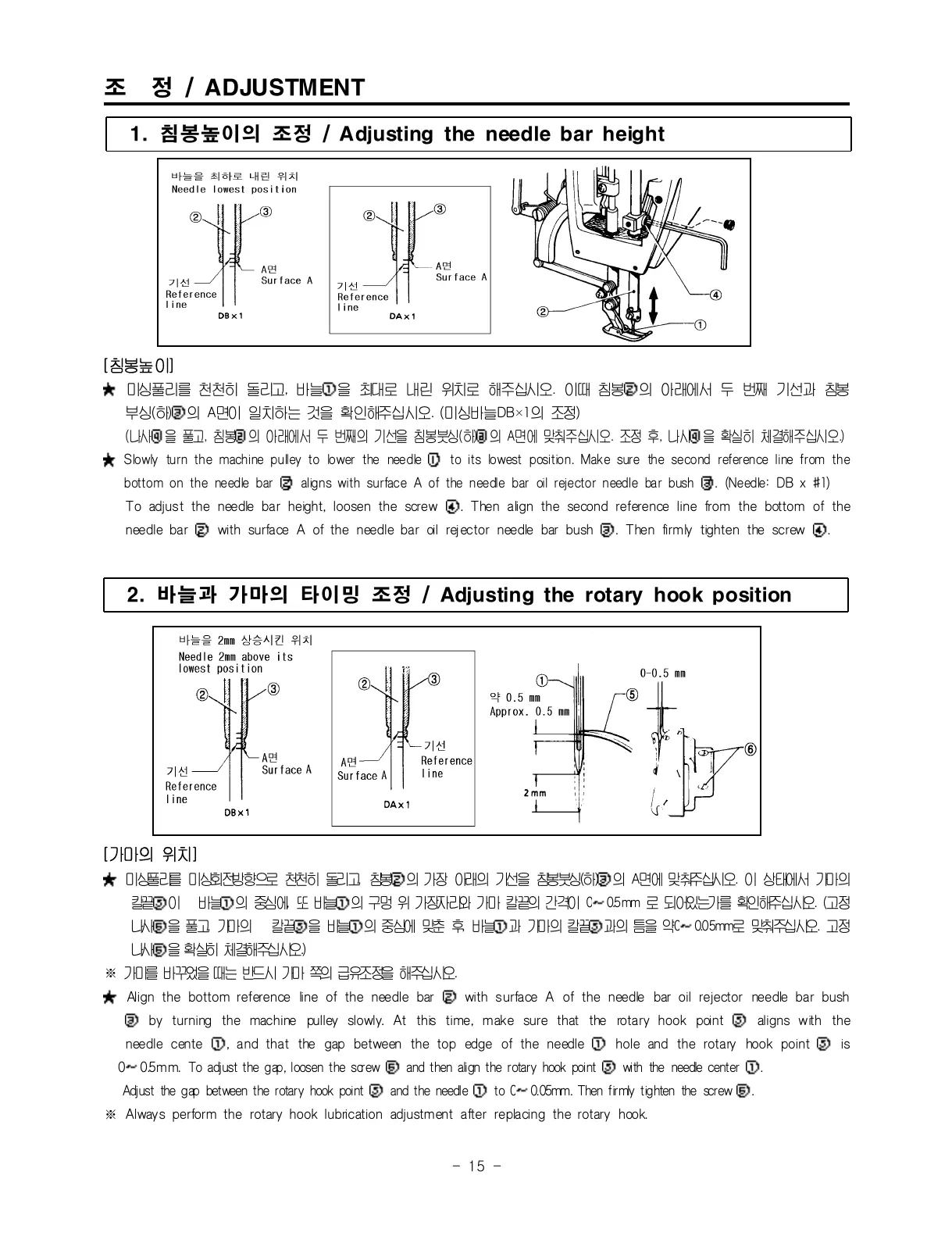

1. 침봉높이의 조정 / Adjust ing the needle bar height
2. 바늘과 가마의 타이밍 조정 / Adju s ting the rotary hook p osit ion
조 정 / ADJUSTM ENT
[침봉높 이]
★ 미싱풀리를 천천히 돌리고, 바늘①을 최대로 내린 위치로 해주십시오. 이때 침봉②의 아래에서 두 번째 기선과 침봉
부싱(하)③의 A면이 일치하는 것을 확인해주십시오. (미싱바늘DB×1의 조정)
(나사④을 풀고 , 침봉②의 아래에서 두 번째의 기선을 침봉붓싱(하)③의 A면에 맞춰주십시오. 조정 후, 나사④을 확실히 체결해주십시오.)
★ Slowly turn the machine pulley to lower the needle ① to its lowest position. Make sure the second reference line from the
bottom on the needle bar ② aligns with surface A of the needle bar oil rejector needle bar bush ③. (Needle: DB x #1)
To adjust the needle bar height, loosen the screw ④. Then align the second reference line from the bottom of the
needle bar ② with surface A of the needle bar oil rejector needle bar bush ③. Then firmly tighten the screw ④.
[가마의 위치 ]
★ 미싱풀리를 미싱회전방향으로 천천히 돌리고, 침봉 ② 의 가장 아래 의 기선 을 침봉 붓싱 (하 ) ③ 의 A면에 맞춰주십시오. 이 상태에서 가마의
칼끝 ⑤ 이 바늘 ① 의 중심 에, 또 바늘 ① 의 구멍 위 가 장자 리와 가마 칼끝의 간격이 0 ～ 0.5mm 로 되어있는가를 확인해주십시오. (고정
나사 ⑥ 을 풀고, 가마의 칼끝 ⑤ 을 바늘 ① 의 중심에 맞춘 후, 바늘 ① 과 가마 의 칼 끝 ⑤ 과의 틈을 약0 ～ 0.05mm로 맞춰주십시오. 고정
나사 ⑥ 을 확실히 체결해주십시오.)
※ 가마를 바꾸었을 때는 반드시 가마 쪽의 급유조정을 해주십시오.
★ Align the bottom reference line of the needle bar ② with surface A of the needle bar oil rejector needle bar bush
③ by turning the machine pulley slowly. At this time, make sure that the rotary hook point ⑤ aligns with the
needle cente ①, and that the gap between the top edge of the needle ① hole and the rotary hook point ⑤ is
0～0.5mm. To adjust the g ap, loosen the scr ew ⑥ and then align the rotary hook point ⑤ with the needle center ① .
Adjust the gap between the rotary hook point ⑤ and the needle ① to 0 ～ 0.05mm. Then firmly tighten the screw ⑥ .
※ Always perform the rotary hook lubrication adjustment after replacing the rotary hook.
