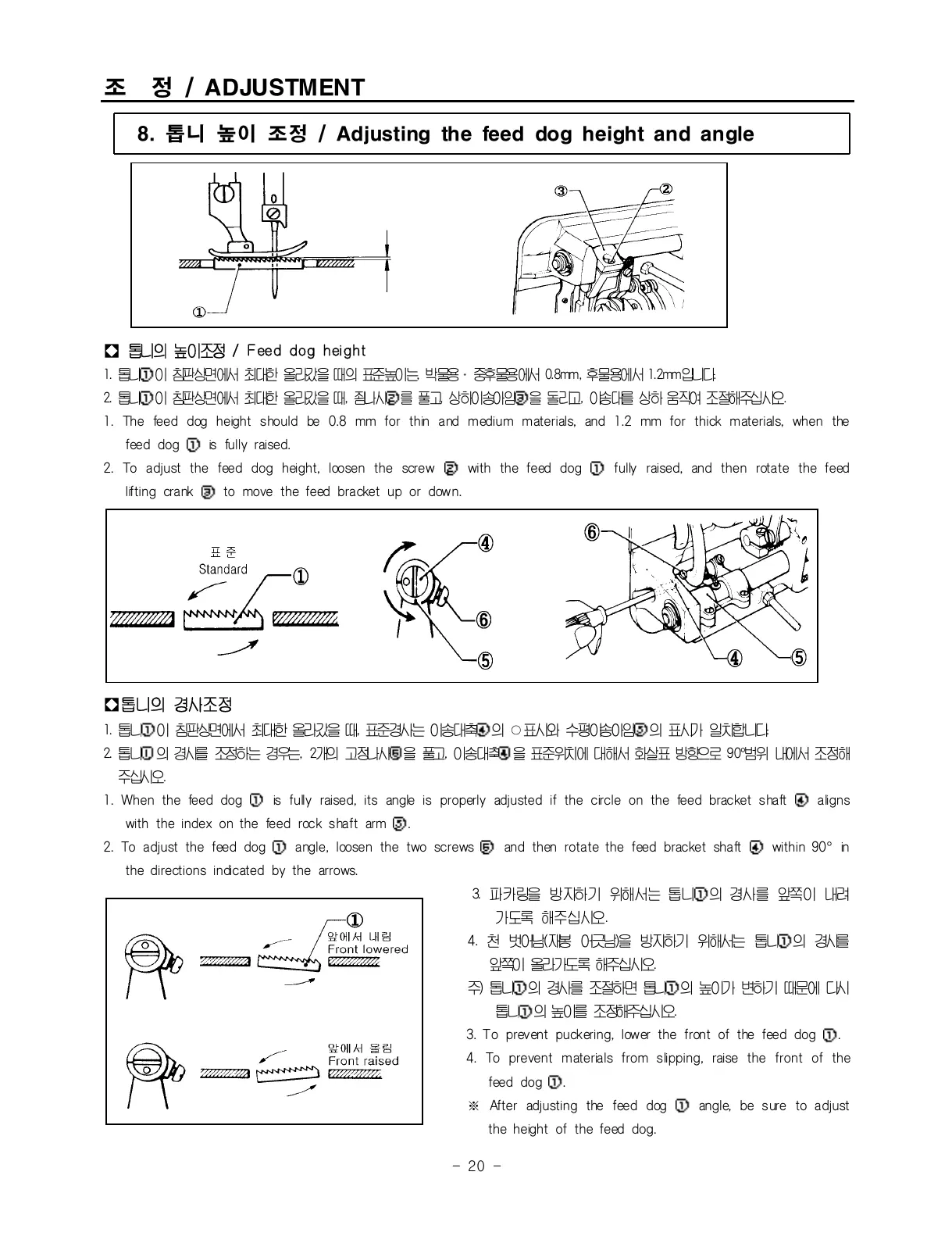

8. 톱니 높이 조정 / Adjus ting the feed dog height an d an gle
조 정 / ADJUSTM ENT
ꁴ
톱니의 높이조정
/ Feed dog height
1. 톱니
①
이 침판상면에서 최대한 올라갔을 때의 표준높이는, 박물용
․
중후물용에서 0. 8mm , 후물용에서 1. 2mm 입니다.
2. 톱니
①
이 침판상면에서 최대한 올라갔을 때, 죔나사
②
를 풀고, 상하이송아암
③
을 돌리고, 이송대를 상하 움직여 조절해주십시오.
1. The feed dog height should be 0.8 mm for thin and medium materials, and 1.2 mm for thick materials, when the
feed dog ① is fully raised.
2. To adjust the feed dog height, loosen the screw ② with the feed dog ① fully raised, and then rotate the feed
lifting crank ③ to move the feed bracket up or down.
ꁴ톱니의 경사조정
1. 톱니①이 침판상면에서 최대한 올라갔을 때, 표준경사는 이송대축④의 ○표시와 수평이송아암⑤의 표시가 일치합니다.
2. 톱니①의 경사를 조정하는 경우는, 2개의 고정나사⑥을 풀고, 이송대축④을 표준위치에 대해서 화살표 방향으로 90°범위 내에서 조정해
주십시오.
1. When the feed dog ① is fully raised, its angle is properly adjusted if the circle on the feed bracket shaft ④ aligns
with the index on the feed rock shaft arm ⑤.
2. To adjust the feed dog ① angle, loosen the two screws ⑥ and then rotate the feed bracket shaft ④ within 90° in
the directions indicated by the arrows.
3. 파카링을 방지하기 위해서는 톱니①의 경사를 앞쪽이 내려
가도록 해주십시오.
4. 천 벗어남(재봉 어긋남)을 방지하기 위해서는 톱니①의 경사를
앞쪽이 올라가도록 해주십시오.
주) 톱니①의 경사를 조절하면 톱니①의 높이가 변하기 때문에 다시
톱니①의 높이를 조정해주십시오.
3. To prevent puckering, lower the front of the feed dog ①.
4. To prevent materials from slipping, raise the front of the
feed dog ①.
※ After adjusting the feed dog ① angle, be sure to adjust
the height of the feed dog.
