INSTALLATION
2.1 Schließsystem des Tors ausbauen.
2.2 Exakte Hälfte des Tors ausmessen und Bezugspunkte am oberen
Querträger und an der Decke markieren, um das Positionieren des
Führungsprofils zu erleichtern.

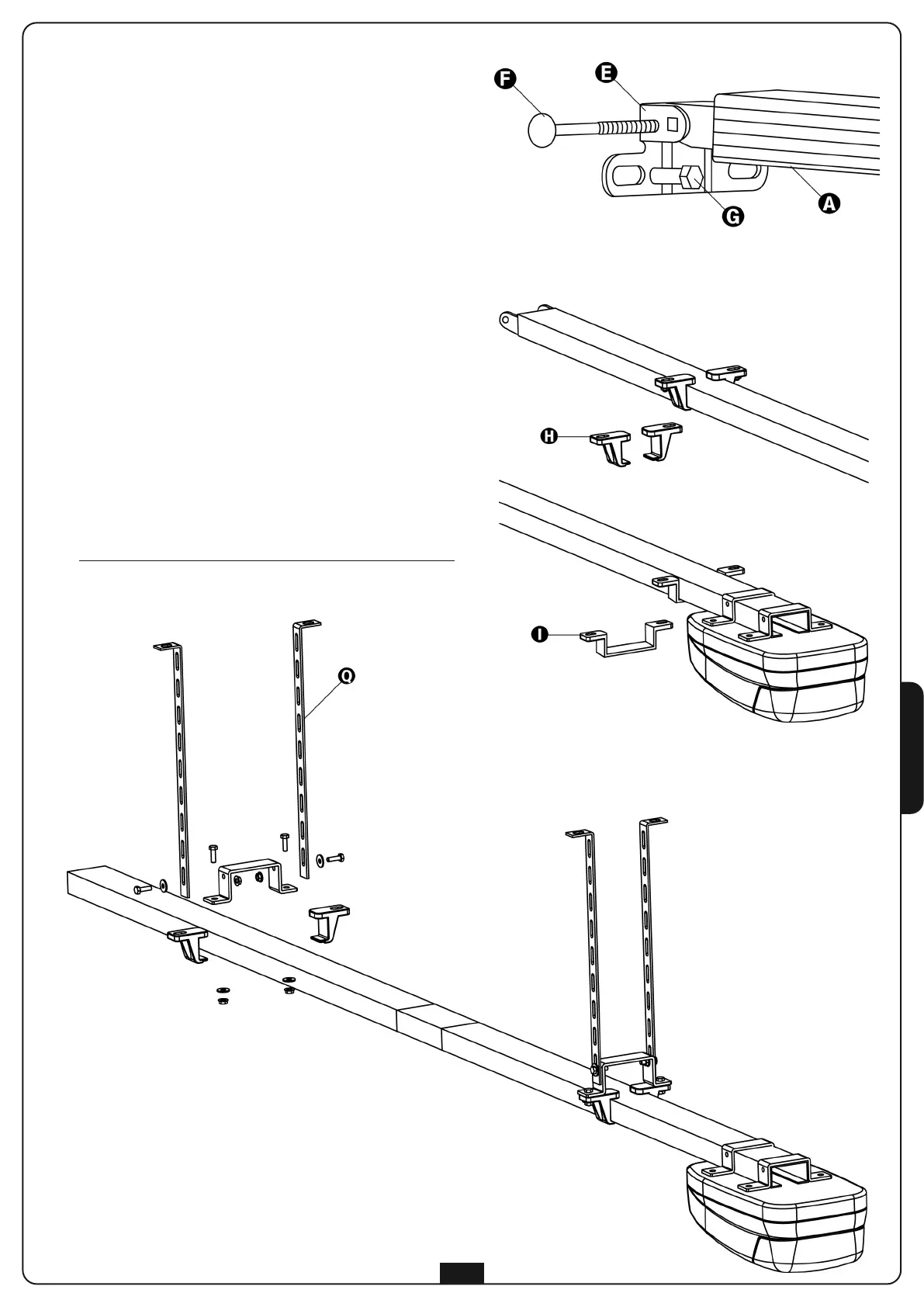

2.3 Bügel E am oberen Querträger des Tors mit für den Wandtyp
geeigneten Dübeln G (ø min. 8 mm) verankern.
2.4 Profilteil A am Bügel einhängen und dazu die mitgelieferte
6x80-Rundkopfschraube F mit der entsprechenden
s
elbstblockierenden Mutter verwenden.
2.5 Die beiden Befestigungshalterungen H ans Profilteil montieren und
in einer Entfernung von ca. 1 m vom Bügel E positionieren.
2.6 Bügel I am Profilteil montieren und nahe am Motor positionieren
(ca. 5 cm)
2.7 Unter Berücksichtigung der vorher an der Decke angebrachten
Markierungen die Befestigungspunkte für die Halterungen H und
den Bügel I bestimmen; Löcher bohren, die für den Deckentyp
vorgesehenen Dübel (ø mindestens 8 mm) einführen und die
Automation verankern.
2.8 Sollte es notwendig sein, die Automation hinsichtlich der Höhe
anzupassen, sind die gelochten Stangen Q zu verwenden
(Zubehör Code 163203).
Stangen wie in nachfolgender Abbildung dargestellt montieren
.
 ACHTUNG: der Maximalabstand zwischen Profilteil und Decke
darf nicht mehr als 300 mm betragen.
