DEUTSCH
54

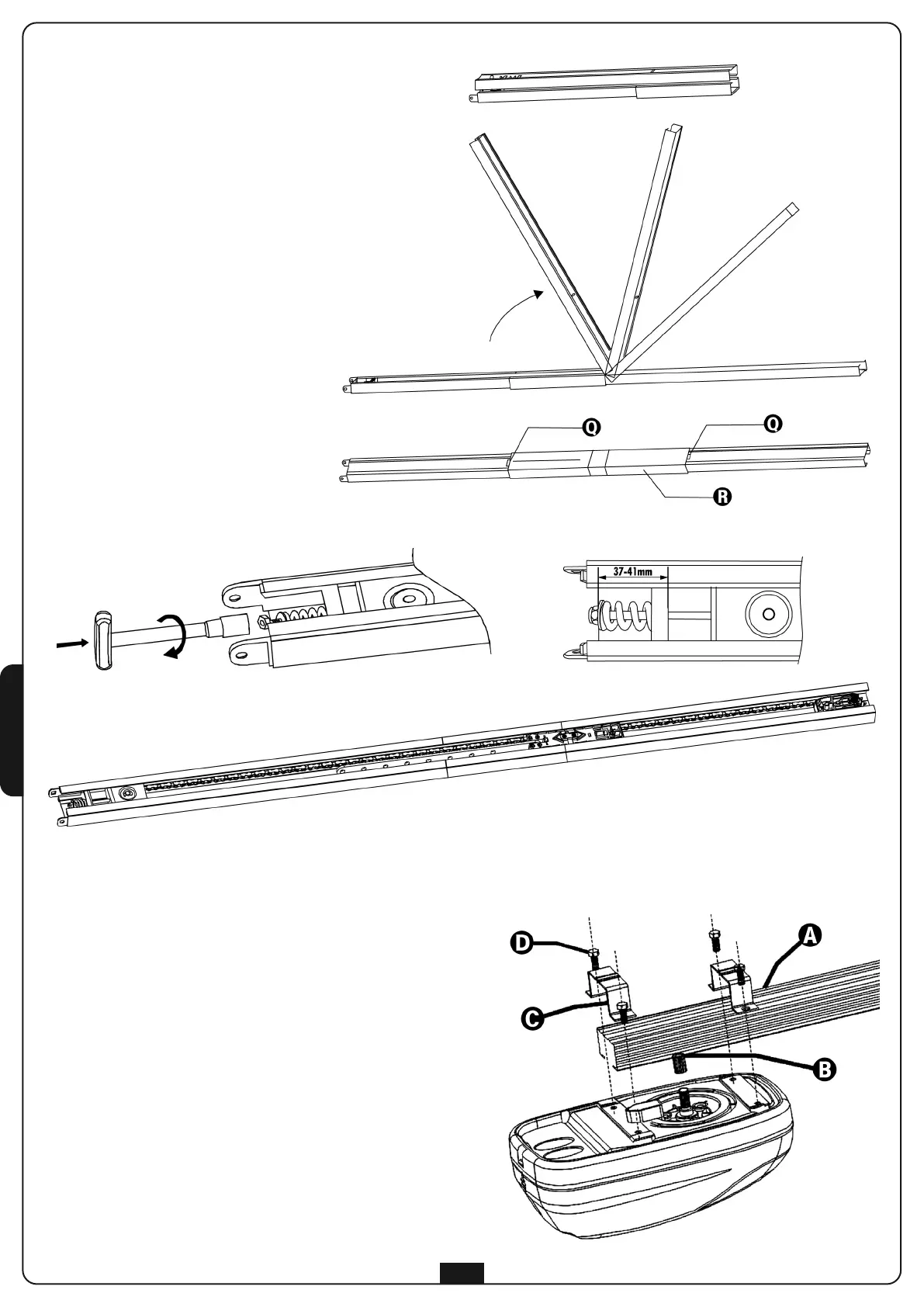

MONTAGE DES
F
ÜHRUNGSPROFILS
1. Profilteil aus der Verpackungskarton
nehmen und auf Unversehrtheit prüfen.
2. Profilteil wie in nachfolgender Abbildung
dargestellt öffnen.
3
. Nach dem Ausbreiten des Profilteils das
Verbindungsprofilteil R bis zu den beiden
an der Kettenführung markierten
Löchern Q gleiten lassen.
4. Die Spannung der Kette regulieren,
indem man die Sechskantschraube mit
einem 10mm-Schlüssel verstellt: die
M
utter festziehen bis die Kette
ausreichend gespannt ist.
ACHTUNG: sicherstellen, dass der
Schlitten auf der gesamten Länge der
Führung frei läuft.
Eventuelle Reibung vor der Fortsetzung
der weiteren Montagephasen
beseitigen.
MONTAGE DES MOTORS AM PROFILTEIL
1. Adapter Welle/Ritzel in die Motorwelle einführen.
2. Profilteil A am Motor positionieren: der Adapter
Welle/Ritzel B muss an seinem Sitz am Profilteil
einrasten. Darauf achten, dass das Profilteil am Motor
anschlägt.
3. Die beiden Omegabügel C am Profilteil an den beiden
Löchern an der Motorbasis positionieren.
4. Die beiden Omegabügel mit den mitgelieferten
selbstschneidenden 6 x 15 Schrauben D festziehen.
Bei Platzproblemen kann der Motor zum
Montieren um 90° gedreht werden.
