1.4 Einrichtung
1. USV-Eingang
Schließen Sie die USV nur an einen geerdeten Stromanschluss an. Verwenden Sie keine Verlängerungskabel, Steckdosenleisten
oder Überspannungsschutzeinrichtungen.
2. USV-Ausgänge
Die USV verfügt über zwei verschiedene Arten von Ausgängen: programmierbare und reguläre Ausgänge. Bitte schließen
Sie unkritische Geräte an die programmierbaren Ausgänge und kritische Geräte an die regulären Ausgänge an. So kann
eine längere Backup-Zeit für kritische Geräte erreicht werden, wenn die unkritischen Geräte eine kürzere Backup-Zeit haben.
3. Kommunikationsanschlüsse (optional)
USB-Anschluss
4. Netzwerkverbindung
Überspannungsschutz für Netzwerk/Fax/Telefon

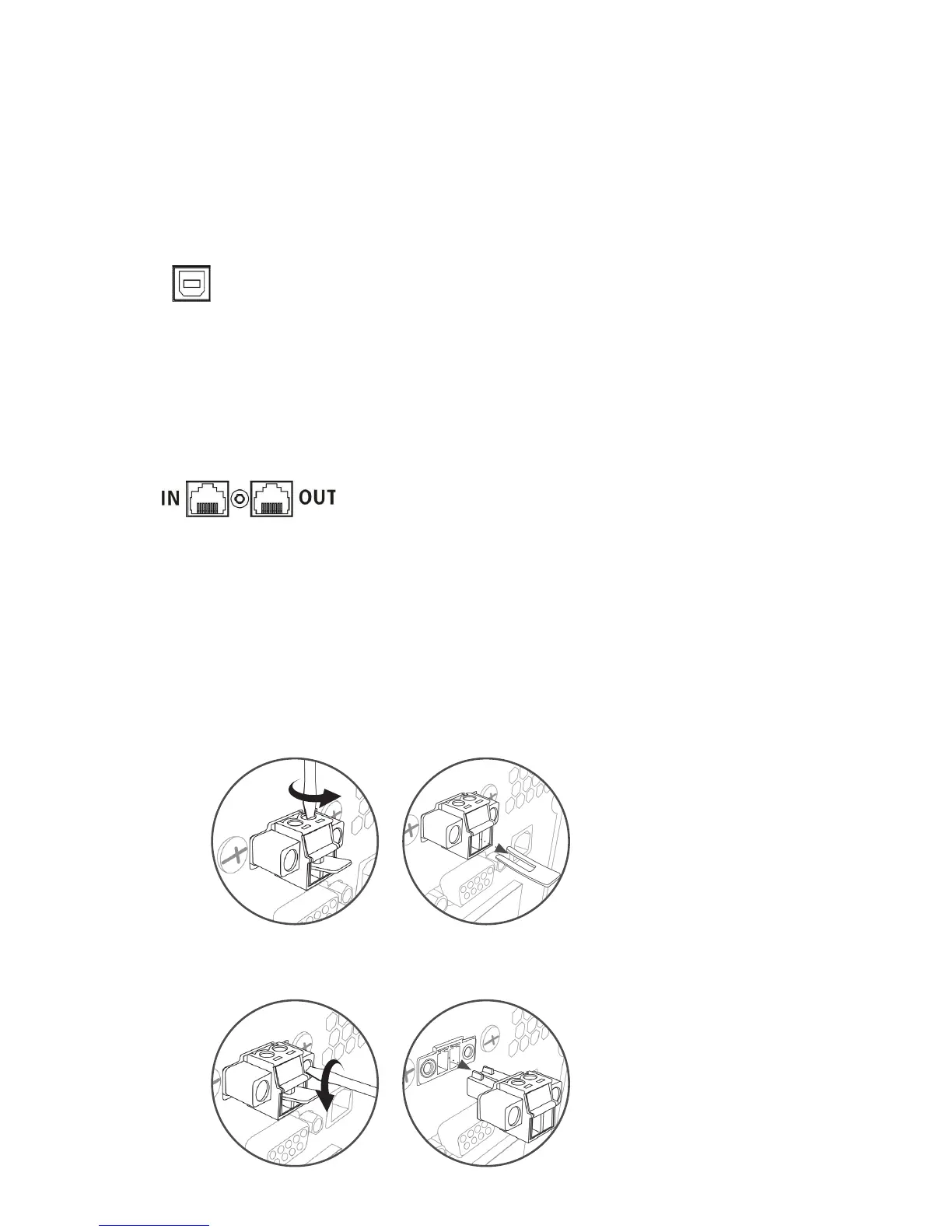

Methode 1
Entfernen Sie die beiden oberen Schrauben. Ziehen Sie den Metallstift heraus.
Methode 2
Entfernen Sie die beiden vorderen Schrauben. Ziehen Sie den gesamten grünen Anschluss heraus.
Schließen Sie das im Lieferumfang enthaltene USB-Kabel an den Computer und das USV-Gerät an, um ein unbeaufsichtigtes
Herunterfahren/Hochfahren sowie eine Statusüberwachung zu ermöglichen.
Hinweis: Der USB- und der RS-232-Anschluss können nicht gleichzeitig genutzt werden.
5. Deaktivierung und Aktivierung der Notabschaltungsfunktion (EPO)
Diese USV ist mit einer Notabschaltungsfunktion ausgestattet. Pin 1 und Pin 2 sind standardmäßig für den Normalbetrieb
der USV geschlossen.
Hinweis: Die EPO-Funktionslogik kann über die LCD-Einstellung angepasst werden. Weitere Informationen hierzu nden
Sie in Programm 08 in den USV-Einstellungen.
Schließen Sie ein Modem-/Telefon-/Fax-/Netzwerkkabel an der überspannungsgeschützten „IN“-Buchse auf der Rückseite
der USV an. Anschließend können Sie ein weiteres Modem/Fax-/Telefon-/Netzwerkkabel an den „OUT“-Anschluss stecken.
