INSTALACIÓN
Nota: Antes de realizar la instalación, inspeccione la unidad. Asegúrese de que ningún elemento dentro
del embalaje presente daños. Por favor, conserve el embalaje original para futuras consultas.

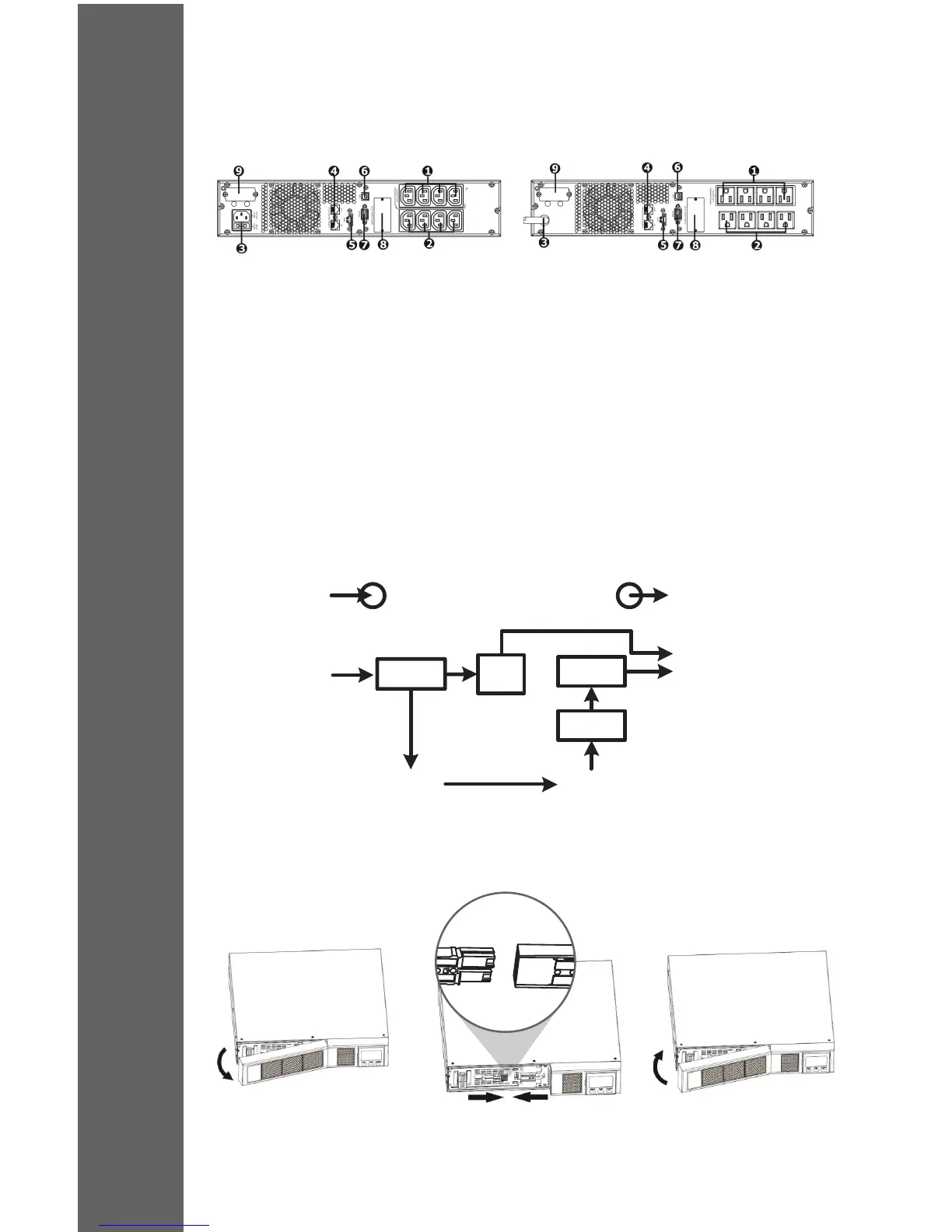

1.1 Vista del Panel trasero
Tipo IEC Tipo NEMA
La unidad SAI se compone de una entrada de alimentación principal, ltros EMI/FRI, inversor, cargador
de batería, conversor CC a CC, batería, AVR TX y salida SAI
1.2 Funcionamiento
EMI/RFI
Filters
Battery
Charger
Battery
DC-to-DC
Converter
Inverter
AVR
TX
Output
Por motivos de seguridad, la unidad SAI se envía de fábrica sin los cables de conexión de la batería conectados.
Antes de realizar la instalación, siga los pasos indicados para conectar los cables de la batería.
1.3 Instalación
Extraiga el panel frontal
Conecte la entrada CA y vuelva a conectar
los cables de la batería
Coloque de nuevo el panel
frontal en la unidad
1. Salidas programables: conectar a cargas no críticas.
2. Receptores de salida: conectarse a cargas de misión crítica
3. Entrada A.C
4. Protección contra sobretensiones de red / fax / módem
5. Conector de función de apagado de emergencia (EPO)
6. Puerto de comunicación USB
7. Puerto de comunicación RS-232
8. Ranura inteligente SNMP
9. Conector de batería externa
