V7 UPS1RM2U1500 - Montaggio in Rack

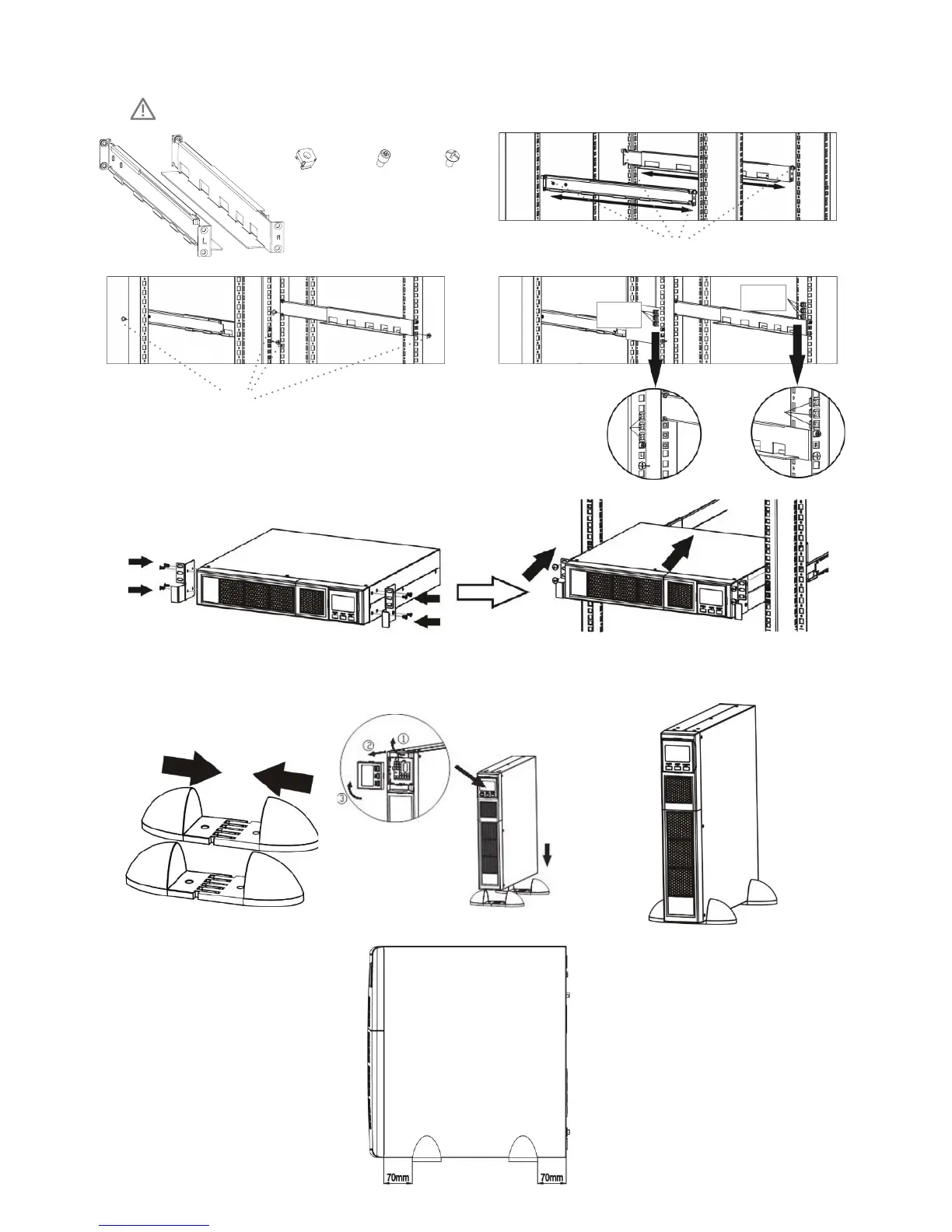

Montaggio in rack
Attenzione! NON utilizzare le stae di montaggio per sollevare l’unità. Le stae di montaggio
servono solo ad assicurare l’unità al telaio.
Montaggio in senso verticale
1 2 3
Nota: quando si installa il
sistema UPS o la batteria con
i piedini, lasciare 70 mm di
distanza dal bordo dell’unità
Viti
M6
3 dadi in
gabbia
3 dadi in
gabbia
Borchie di
ssaggio
Dadi in
gabbia (6)
Borchie di
ssaggio (4)
Viti
M6 (8)
