V7 UPS1RM2U1500 - Vue du Panneau Arrière

INSTALLATION
Remarque : Veuillez inspecter l'appareil avant de procéder à l'installation. Assurez-vous qu'aucun élément
contenu dans l'emballage n'est endommagé. Conservez l'emballage d'origine dans un endroit sûr pour
toute utilisation ultérieure.

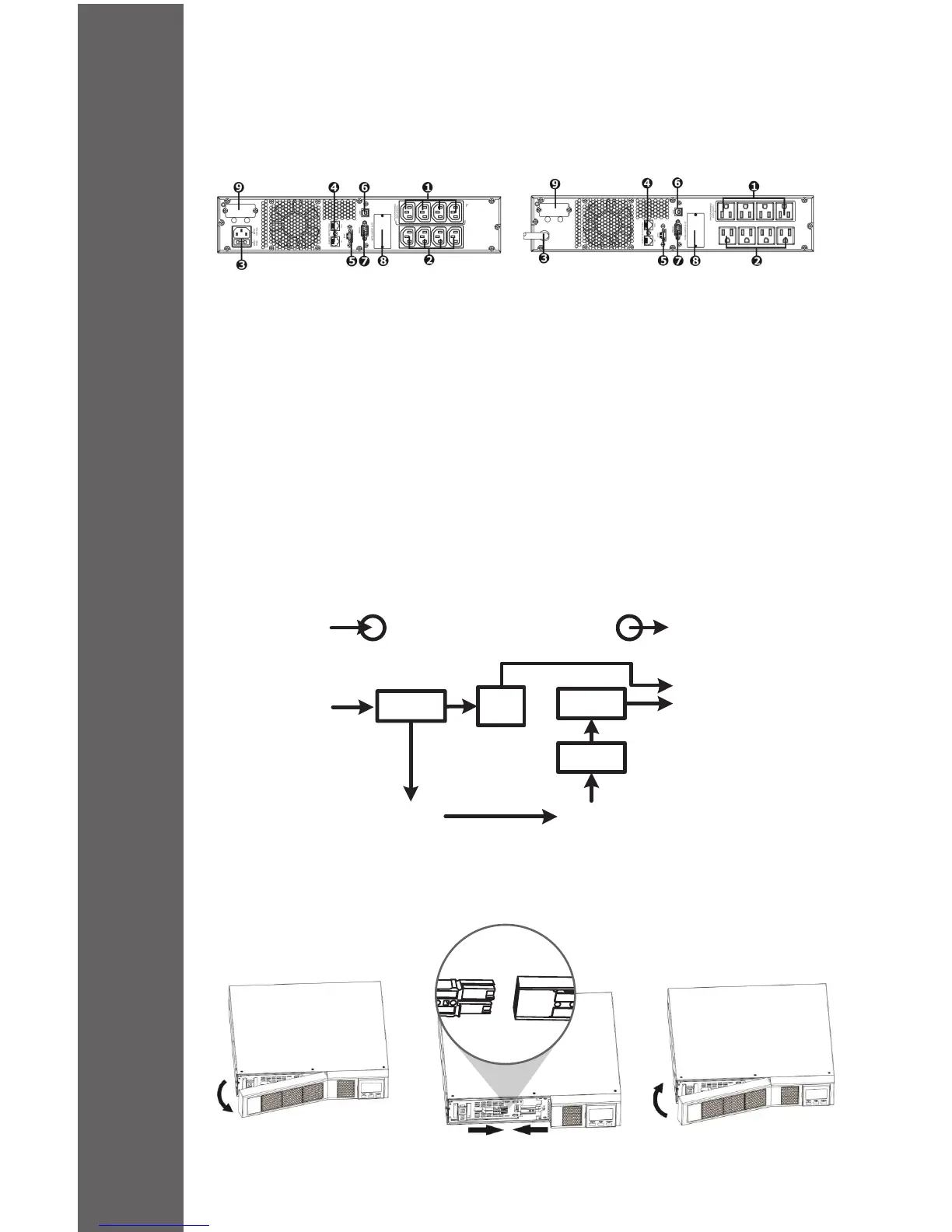

1.1 Vue du panneau arrière
Type IEC Type NEMA
L'onduleur est composé d'une entrée secteur, des ltres EMI/RFI, d'un inverseur, d'un chargeur de batteries,
d'un convertisseur continu/continu, d'une batterie, d'un transformateur régulateur de tension (AVR) et d'une
sortie onduleur.
1.2 Fonctionnement
EMI/RFI
Filters
Battery
Charger
Battery
DC-to-DC
Converter
Inverter
AVR
TX
Output
Pour des questions de sécurité, l'onduleur est expédié depuis l'usine sans que soient connectés les câbles de
batterie. Avant son installation, veuillez suivre les étapes ci-dessous pour reconnecter les câbles des batteries.
1.3 Installation
Retirez le panneau avant. Connectez l'arrivée du courant
alternatif et reconnectez les câbles
des batteries.
Replacez le panneau
avant sur l'appareil.
1. Sorties programmables : connecter des charges non critiques
2. Connecteurs de sorties. Connecter des charges critiques
3. Entrée AC
4. Protection ligne Réseau/Fax/Modem
5. Commande d’ arrêt d’urgence (EPO)
6. Communication via port USB
7. Communication via port RS-232
8. Emplacement pour carte SNMP
9. Connecteur de batterie externe
